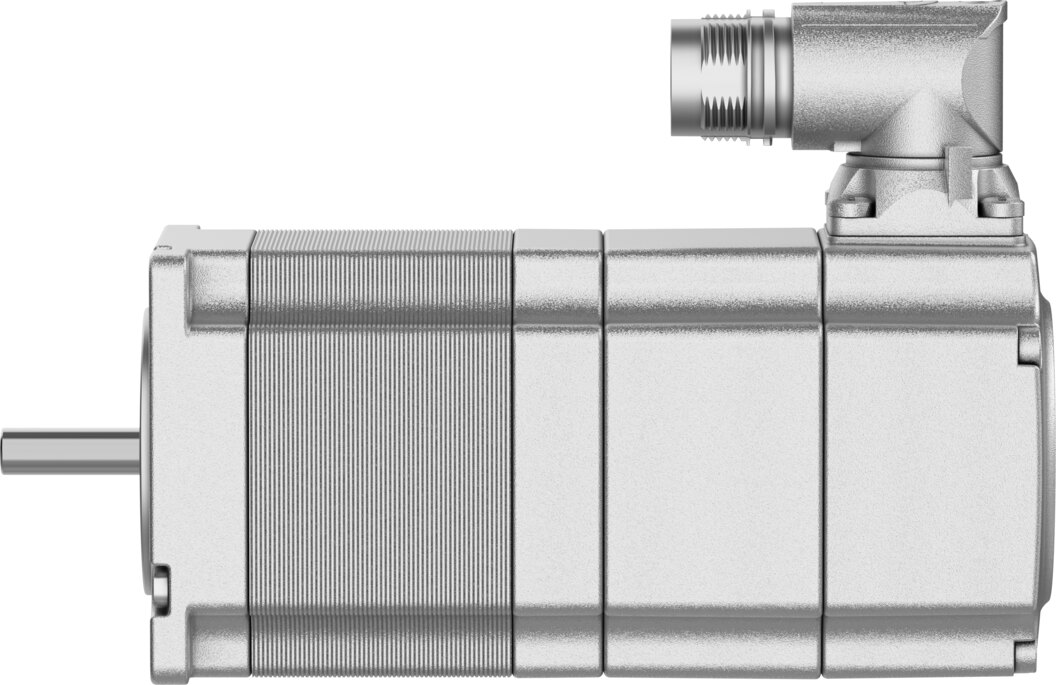

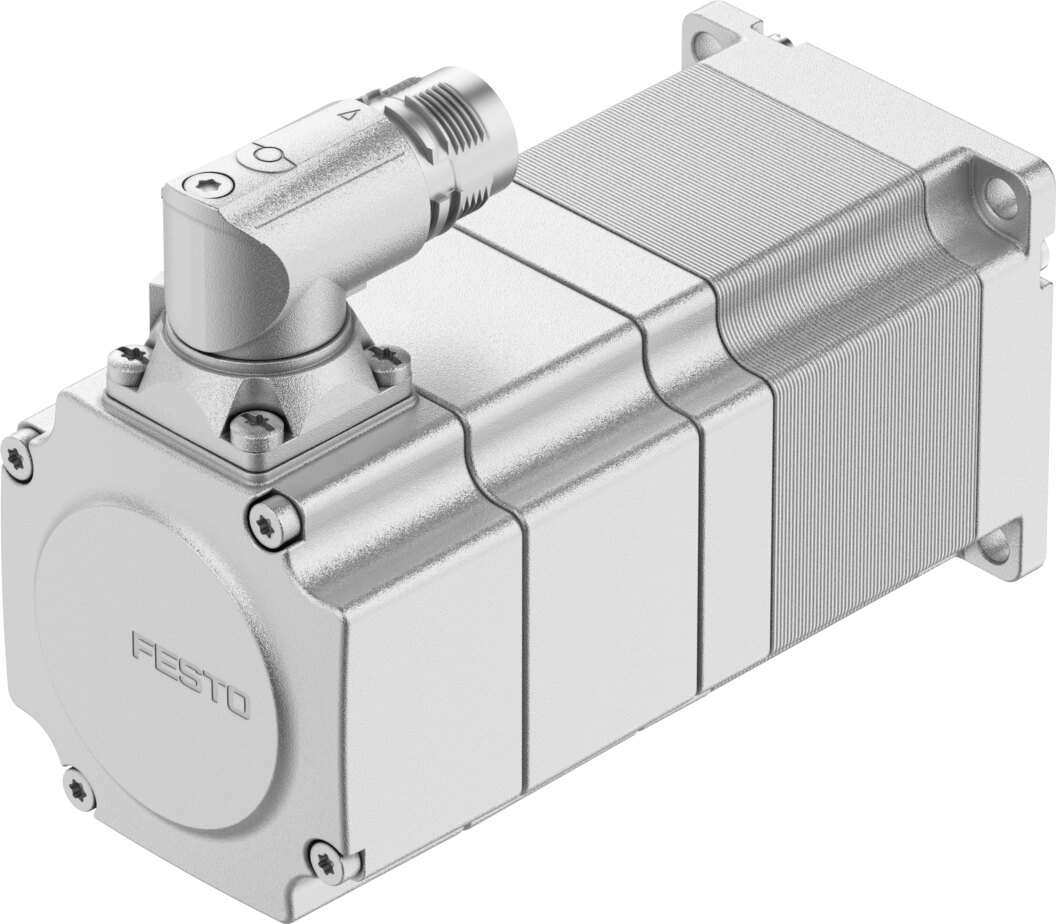

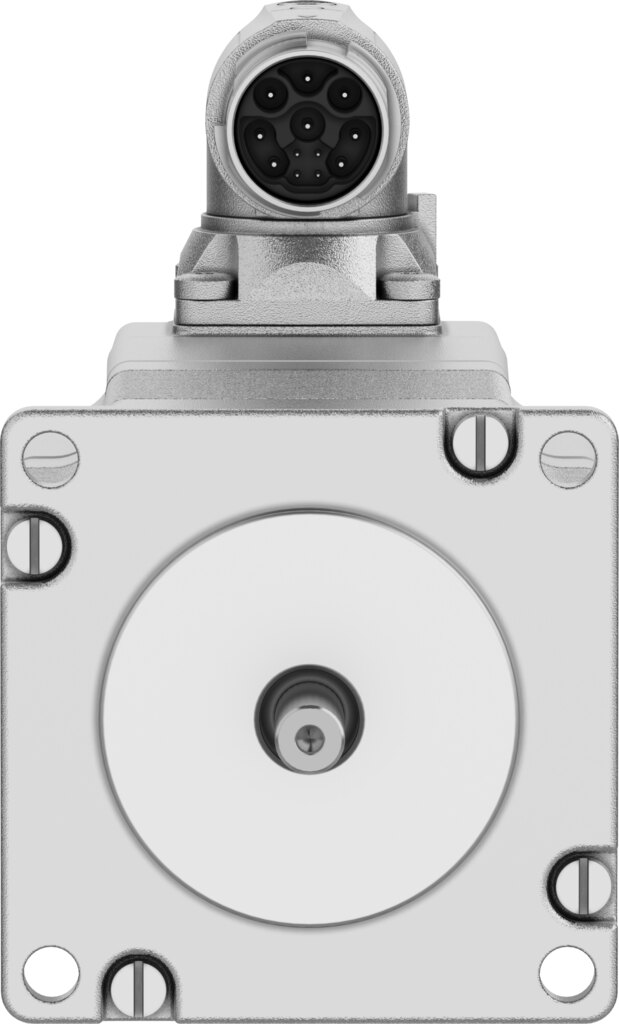

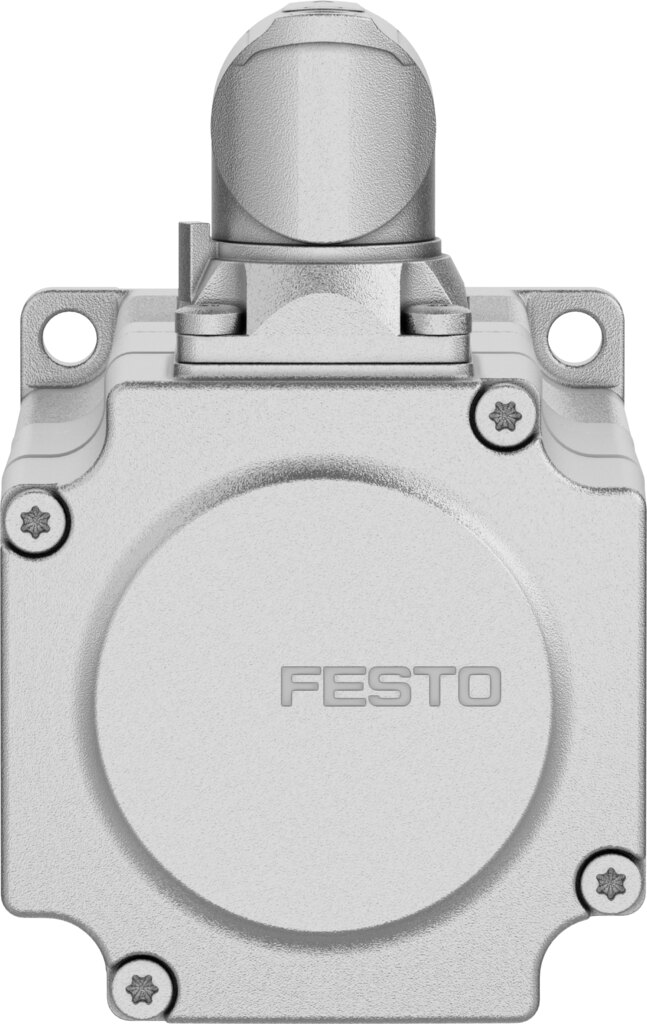

Schrittmotor 48 V, 1,12 Nm Haltemoment, Haltebremse EMMT-ST-57-M-RB - Festo 8156176

Festo ✓ Originalprodukt Neuware

Schrittmotor EMMT-ST-57-M-RB für 48 V Zwischenkreisspannung mit 1,12 Nm Haltemoment und bis zu 1,1 Nm Spitzenmoment. Der Schrittwinkel im Vollschritt beträgt 1,8°. Die integrierte 24-V-Haltebremse hält 1,74 Nm im Stillstand. Motorgehäuse und Stecker sind in IP65 ausgeführt.

Netto
412,96 €
zzgl. MwSt.
491,42 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8156176
Hersteller-Nr. EMMT-ST-57-M-RB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Schrittmotor EMMT-ST-57-M-RB von Festo ist für 48 V ausgelegt und bringt 1,12 Nm Haltemoment.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 1,1 Nm bei 1,12 Nm Haltemoment
  • Haltebremse: 1,74 Nm Haltemoment, Betriebsspannung 24 V DC
  • Anschluss: Hybrid-Stecker M17x0,75, 12-polig
  • Schutzart: IP40 an der Welle, IP65 für Gehäuse und Anschlusstechnik
  • Schrittwinkel: 1,8° im Vollschritt
  • Massenträgheit: 0,324 kgcm² Gesamtabtriebsträgheitsmoment

Einsatz

Der Motor passt zu Linear- und Drehachsen mit Schnittstellencode 57A.

Technische Daten

Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80°C mit Derating -2%/°C
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeitnicht kondensierend
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1B
Maximale Wicklungstemperatur130 °C
Bemessungsklasse nach EN 60034-1S1
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP40 Motorwelle, IP65 für Motorgehäuse inklusive Anschlusstechnik
Schnittstellencode Motor Out57A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM17x0,75
Elektrischer Anschluss 1, Anzahl Pole/Adern12
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC48 V
Polpaarzahl50
Haltemoment Motor1,12 Nm
Spitzendrehmoment1,1 Nm
Maximale Drehzahl2600 1/min
Maximale mechanische Drehzahl8000 1/min
Schrittwinkel bei Vollschritt1,8 deg
Schrittwinkeltoleranz±5 %
Dauerstillstandsstrom6,6 A
Nennstrom Motor5,4 A
Spitzenstrom8 A
Motorkonstante0,152 Nm/A
Spannungskonstante Phase13,1 mVmin
Wicklungswiderstand Phase0,17 Ohm
Wicklungsinduktivität Phase je Einzelphase (unverkettet)0,5 mH
Wicklung Längsinduktivität Ld (Phase)0,7 mH
Wicklung Querinduktivität Lq (Phase)0,5 mH
Elektrische Zeitkonstante2,9 ms
Thermische Zeitkonstante27 min
Thermischer Widerstand1,6 K/W
Messflansch200 x 200 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment0,324 kgcm²
Produktgewicht1300 g
Zulässige axiale Wellenbelastung15 N
Zulässige radiale Wellenbelastung75 N
Haltemoment Bremse1,74 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse0,38 A
Leistungsaufnahme Bremse9 W
Spulenwiderstand Bremse63,8 Ohm
Spuleninduktivität Bremse107 mH
Trennzeit Bremse32 ms
Schließzeit Bremse97 ms
Ansprechverzug DC Bremse11 ms
Maximale Leerlaufdrehzahl Bremse8000 1/min
Maximale Reibarbeit je Bremsvorgang6000 J
Anzahl Notstopps pro Stunde1
Massenträgheitsmoment Bremse0,024 kgcm²
Schaltspiele Haltebremse10 Millionen Leerbetätigungen (ohne Reibarbeit)
Gewicht1,4 kg
HerstellerFesto
Hersteller-Nr.EMMT-ST-57-M-RB
EAN4052568639648
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung48 V DC
SerieEMMT
Temperatur (max.)40
