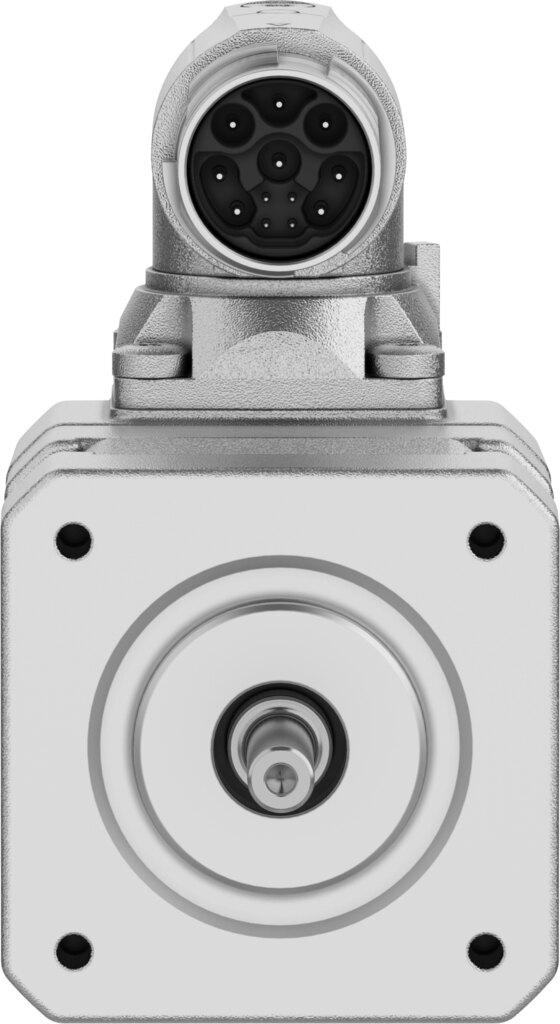

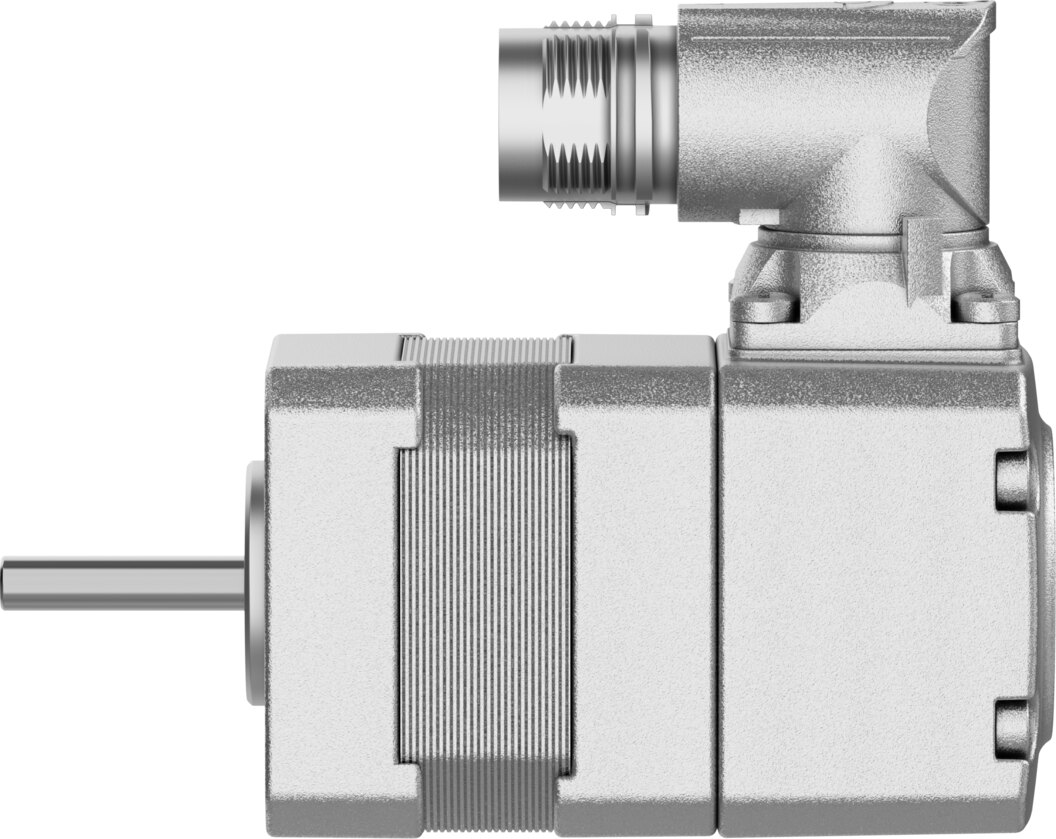

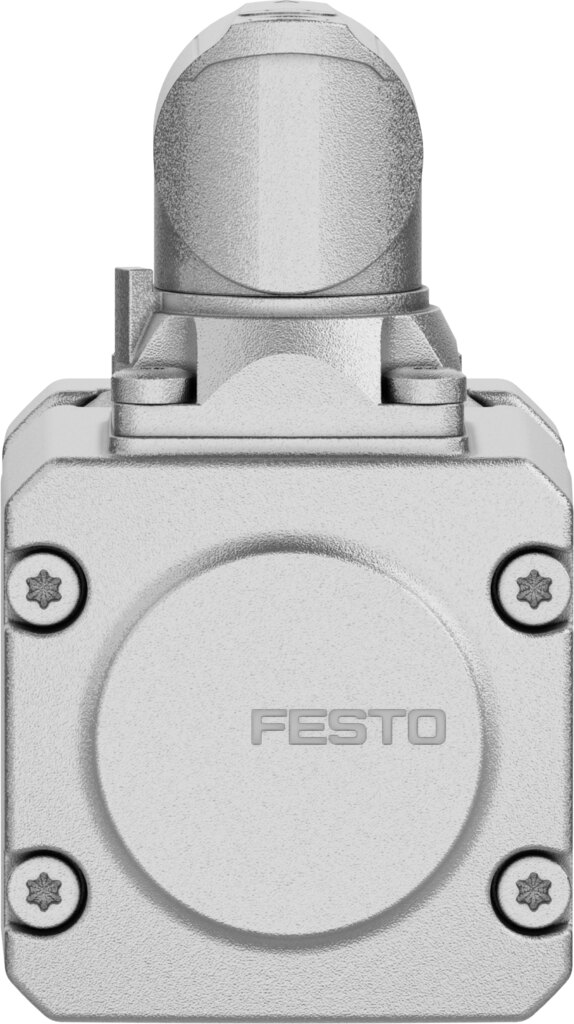

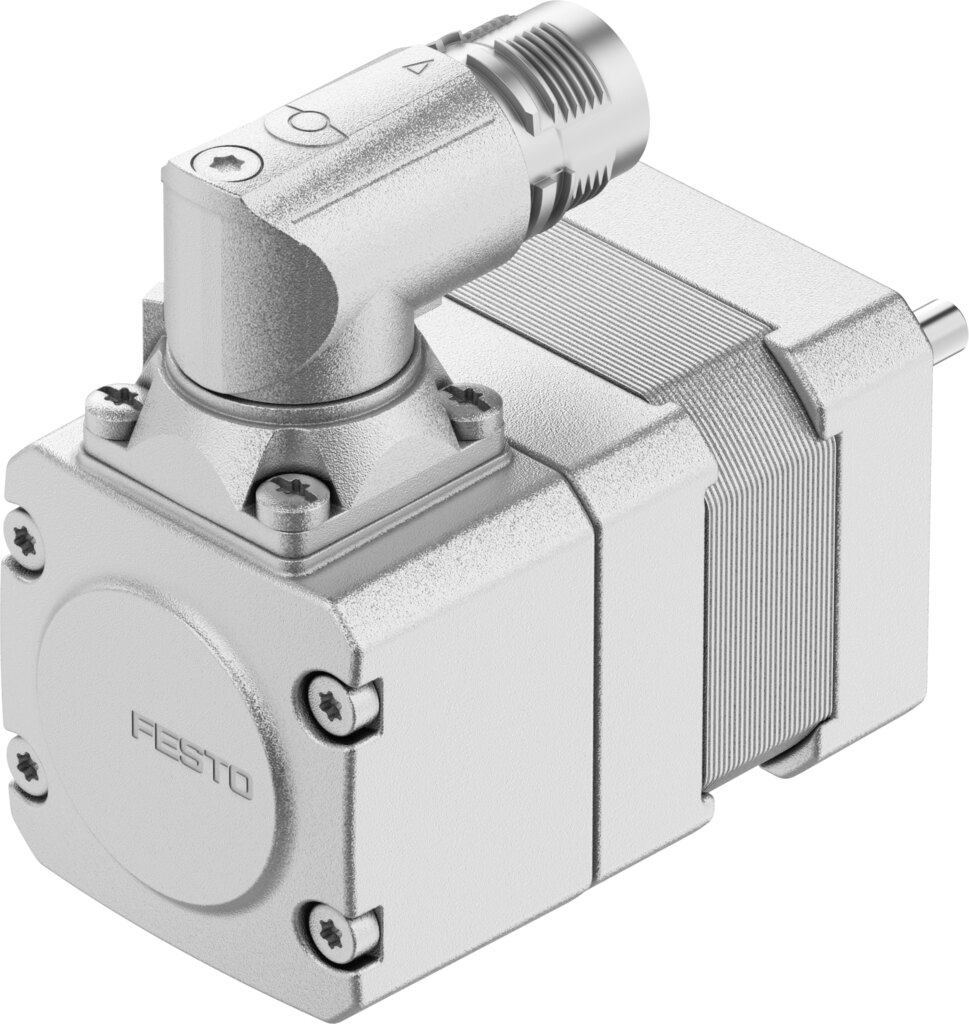

Schrittmotor 48 V, 0,25 Nm Haltemoment, Singleturn-Absolutwertgeber EMMT-ST-42-S-RS - Festo 8156162

Festo ✓ Originalprodukt Neuware

Schrittmotor EMMT-ST-42-S-RS für 48 V Zwischenkreisspannung mit 0,25 Nm Haltemoment und bis zu 0,25 Nm Spitzenmoment. Für die Lageregelung sorgt ein integrierter Singleturn-Absolutwertgeber mit BiSS-C. Motorgehäuse und Stecker sind in IP65 ausgeführt.

Netto
276,80 €
zzgl. MwSt.
329,39 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8156162
Hersteller-Nr. EMMT-ST-42-S-RS
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Positionierantriebe an 48 V bietet der Schrittmotor EMMT-ST-42-S-RS 0,24 Nm Dauer-Nennmoment und Spitzen bis 0,25 Nm.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 0,25 Nm bei 0,24 Nm Nennmoment
  • Singleturn-Absolutwertgeber: BiSS-C, 16 bit
  • Anschluss: Hybrid-Stecker M17x0,75, 12-polig
  • Schutzart: IP40 an der Welle, IP65 für Gehäuse und Anschlusstechnik
  • Schrittwinkel: 1,8° im Vollschritt
  • Massenträgheit: 0,035 kgcm² Gesamtabtriebsträgheitsmoment

Einsatz

Einsatzbereich sind elektrische Antriebe in Montage, Handhabung und Verpackung bei Umgebungstemperaturen von 0 bis 40 °C.

Technische Daten

Umgebungstemperatur0 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80°C mit Derating -2%/°C
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeitnicht kondensierend
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1B
Maximale Wicklungstemperatur130 °C
Bemessungsklasse nach EN 60034-1S1
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP40 Motorwelle, IP65 für Motorgehäuse inklusive Anschlusstechnik
Schnittstellencode Motor Out42A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM17x0,75
Elektrischer Anschluss 1, Anzahl Pole/Adern12
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC48 V
Polpaarzahl50
Haltemoment Motor0,25 Nm
Nenndrehmoment0,24 Nm
Spitzendrehmoment0,25 Nm
Nenndrehzahl600 1/min
Maximale Drehzahl2700 1/min
Maximale mechanische Drehzahl9000 1/min
Schrittwinkel bei Vollschritt1,8 deg
Schrittwinkeltoleranz±5 %
Nennleistung Motor17 W
Dauerstillstandsstrom2 A
Nennstrom Motor1,8 A
Spitzenstrom2 A
Motorkonstante0,133 Nm/A
Spannungskonstante Phase12,1 mVmin
Wicklungswiderstand Phase2,1 Ohm
Wicklungsinduktivität Phase je Einzelphase (unverkettet)0,3 mH
Wicklung Längsinduktivität Ld (Phase)1,6 mH
Wicklung Querinduktivität Lq (Phase)3 mH
Elektrische Zeitkonstante1,4 ms
Thermische Zeitkonstante22 min
Thermischer Widerstand3,5 K/W
Messflansch200 x 200 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment0,035 kgcm²
Produktgewicht370 g
Zulässige axiale Wellenbelastung10 N
Zulässige radiale Wellenbelastung28 N
RotorlagegeberEncoder absolut single turn
Rotorlagegeber HerstellerbezeichnungFesto iC-MHM
Rotorlagegeber absolut erfassbare Umdrehungen1
Rotorlagegeber SchnittstelleBiSS-C
Rotorlagegeber Messprinzipmagnetisch
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC4,75 bis 5,25 V
Rotorlagegeber Sinus-/Cosinusperioden pro Umdrehung2
Rotorlagegeber Positionswerte pro Umdrehung65536
Rotorlagegeber Auflösung16 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-540 bis 540 arcsec
MTTF, Teilkomponente106 Jahre, Rotorlagegeber
Gewicht0,5 kg
HerstellerFesto
Hersteller-Nr.EMMT-ST-42-S-RS
EAN4052568639501
Zolltarifnummer85011093
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung48 V DC
SerieEMMT
Temperaturbereich0-40 °C
Temperatur (max.)40
