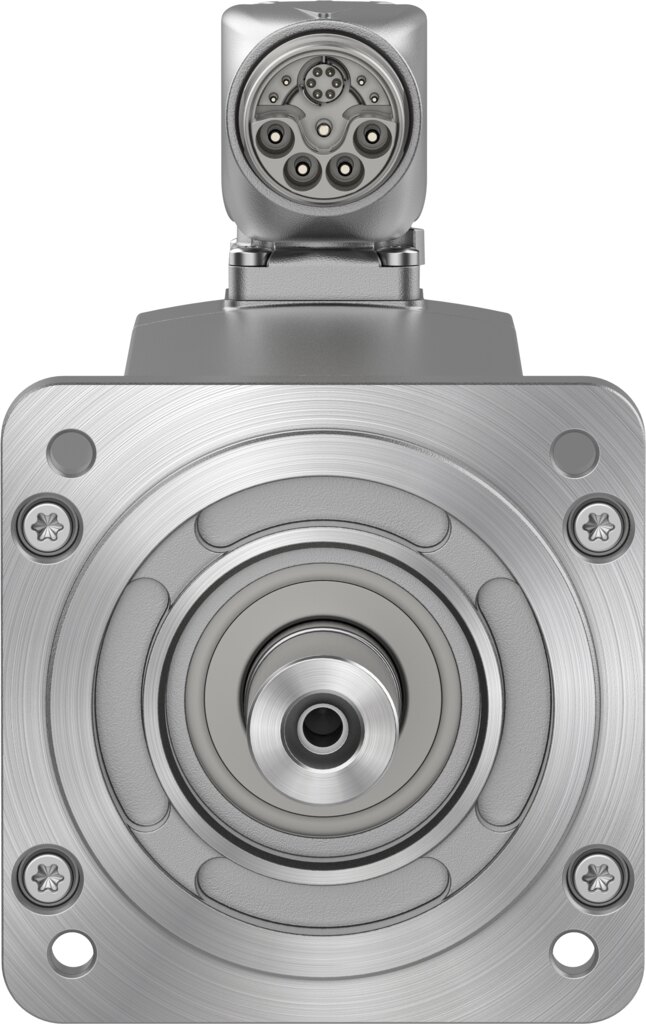

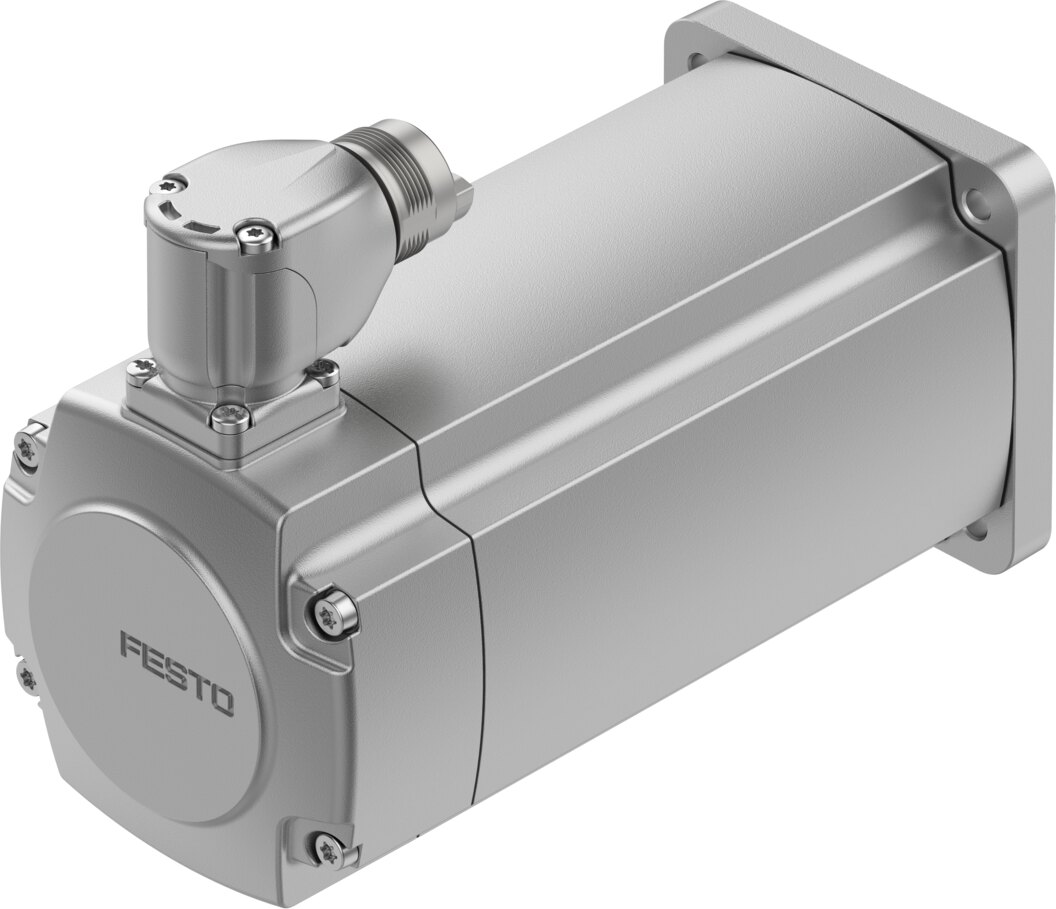

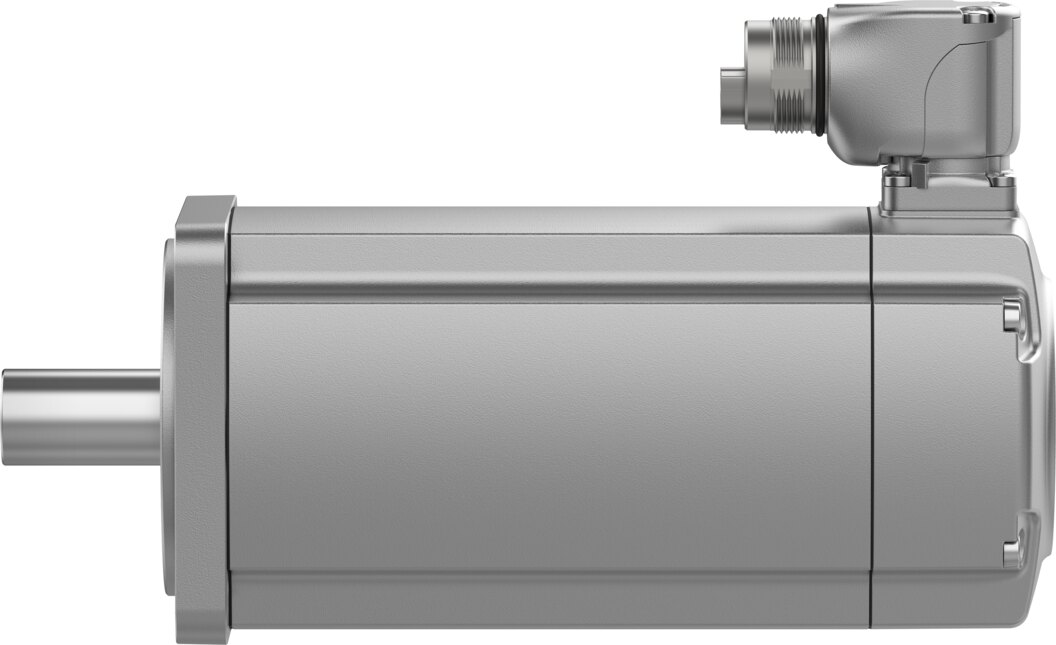

Servomotor 910 W, 3,5 Nm Stillstandsmoment, Multiturn-Encoder EMMT-AS-80-L-HS-RM - Festo 5255446

Festo ✓ Originalprodukt Neuware

2,9 Nm Nenndrehmoment und 9,9 Nm Spitzenmoment machen den EMMT-AS-80-L-HS-RM zum Antrieb für dynamische Positionieraufgaben. Nennleistung 910 W bei 3000 1/min, ausgelegt für 680 V DC. Ein Multiturn-Absolutwertgeber (EnDat 22) erfasst die Rotorlage.

Netto
962,66 €
zzgl. MwSt.
1.145,57 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-5255446
Hersteller-Nr. EMMT-AS-80-L-HS-RM
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Servomotor EMMT-AS-80-L-HS-RM von Festo: 910 W Nennleistung, 2,9 Nm Nennmoment, bis 9,9 Nm im Spitzenbetrieb. Das Gesamtträgheitsmoment beträgt 1,473 kgcm².

Vorteile

  • Spitzendrehmoment 9,9 Nm für kurze Takt- und Beschleunigungsphasen
  • Drehzahl bis 8540 1/min, Nenndrehzahl 3000 1/min
  • Multiturn-Absolutwertgeber mit 4096 absolut erfassbaren Umdrehungen, keine Referenzfahrt nach dem Einschalten
  • Rastmoment unter 1,0 % des Spitzendrehmoments, ruhiger Rundlauf auch bei kleinen Drehzahlen
  • Schutzart IP40, Umgebungstemperatur -40 bis 40 °C

Einsatz

Typische Einsätze sind Positionierachsen, Zuführungen und Pick-and-Place-Systeme. Vor dem Anbau Schnittstelle und Wellenbelastung des EMMT-AS-80-L-HS-RM mit der Mechanik abgleichen.

Technische Daten

TypEMMT-AS-80-L-HS-RM
Festo-Nr.5255446
Gewicht4 kg
Umgebungstemperatur-40 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-40 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmoment&lt,1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Schnittstellencode Motor Out80P
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM23x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Elektrischer Anschluss 1, Anschlussbild00995913
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC680 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment3,5 Nm
Nenndrehmoment2,9 Nm
Spitzendrehmoment9,9 Nm
Nenndrehzahl3000 1/min
Maximale Drehzahl8540 1/min
Maximale mechanische Drehzahl14000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor910 W
Dauerstillstandsstrom4,3 A
Nennstrom Motor3,5 A
Spitzenstrom17,5 A
Motorkonstante0,82 Nm/A
Stillstandsdrehmomentkonstante0,93 Nm/A
Spannungskonstante Phase-Phase56 mVmin
Wicklungswiderstand Phase-Phase2,69 Ohm
Wicklungsinduktivität Phase-Phase12,6 mH
Wicklung Längsinduktivität Ld (Phase)7,5 mH
Wicklung Querinduktivität Lq (Phase)9,45 mH
Elektrische Zeitkonstante7 ms
Thermische Zeitkonstante48 min
Thermischer Widerstand0,68 K/W
Messflansch250 x 250 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment1,473 kgcm²
Produktgewicht3290 g
Zulässige axiale Wellenbelastung120 N
Zulässige radiale Wellenbelastung620 N
RotorlagegeberEncoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungEQI 1131
Rotorlagegeber absolut erfassbare Umdrehungen4096
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-120 bis 120 arcsec
MTTF, Teilkomponente190 Jahre, Rotorlagegeber
EnergieeffizienzENEFF (CN) / Class 2
HerstellerFesto
Hersteller-Nr.EMMT-AS-80-L-HS-RM
EAN4052568460471
Zolltarifnummer85015220
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungMultiturn-Absolutwertgeber, ohne Haltebremse
NormDIN EN 60034-1, DIN EN 60034-7, DIN EN 60034
SerieEMMT
Temperatur (max.)40
