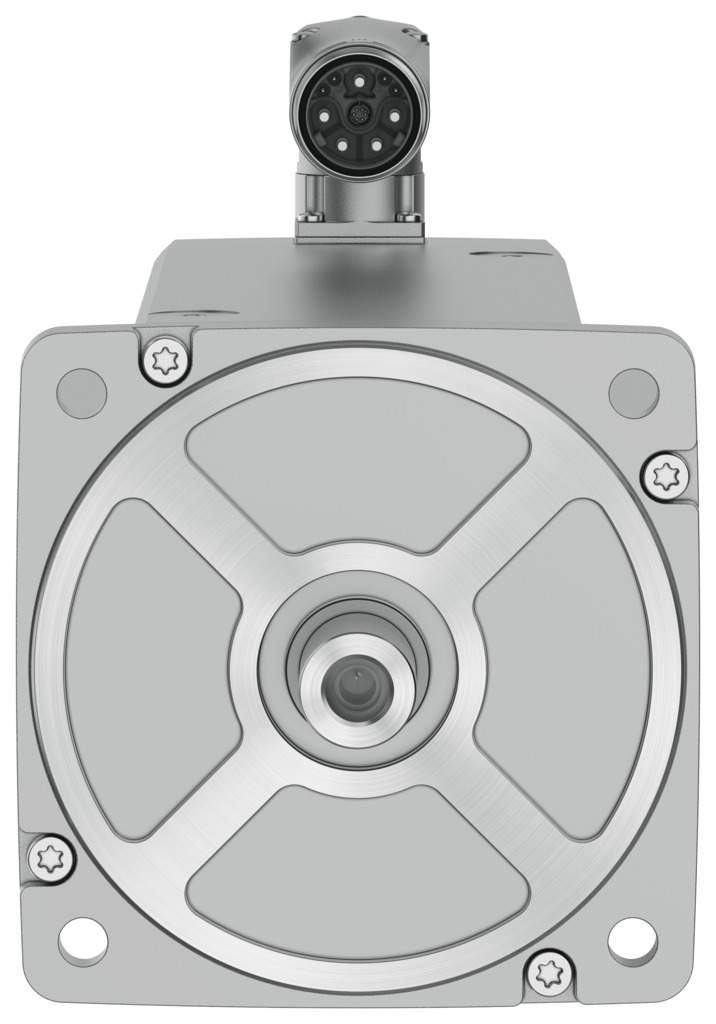

Servomotor 680 V, 93,7 Nm Stillstandsmoment, Multiturn-Sicherheitsgeber, Passfederwelle EMMT-AS-190-LKR-HT-R3MY - Festo 8148410

Festo ✓ Originalprodukt Neuware

Servomotor EMMT-AS-190-LKR-HT-R3MY für 680 V Zwischenkreisspannung mit 93,7 Nm Stillstandsmoment und bis zu 183,3 Nm Spitzenmoment. Ein Multiturn-Sicherheitsgeber mit EnDat 22 meldet die Rotorlage mit 19 bit. Der Sicherheitsgeber ist bis SIL 3 und PL e einsetzbar.

Netto
4.849,14 €
zzgl. MwSt.
5.770,48 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8148410
Hersteller-Nr. EMMT-AS-190-LKR-HT-R3MY
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Positionierantriebe an 680 V bietet der Servomotor EMMT-AS-190-LKR-HT-R3MY 82,4 Nm Dauer-Nennmoment und Spitzen bis 183,3 Nm.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 183,3 Nm bei 82,4 Nm Nennmoment
  • Multiturn-Sicherheitsgeber: EnDat 22, 19 bit, 4096 Umdrehungen absolut erfassbar
  • Anschluss: Hybrid-Stecker M40x1, 15-polig
  • Schutzart: IP21 an der Welle, IP67 für Gehäuse und Anschlusstechnik
  • Funktionale Sicherheit: SIL 3 und PL e, Kategorie 3 (siehe Anwenderdokumentation)
  • Lagerlebensdauer: 20000 h bei Nennbedingungen

Einsatz

Der Motor passt zu Linear- und Drehachsen mit Schnittstellencode 190B. Wärmeklasse F nach EN 60034-1 und Bemessungsklasse S1 erlauben Dauerbetrieb mit 82,4 Nm.

Technische Daten

Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP21
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmomentunter 1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Wellenausführung PassfederDIN 6885, A 10 x 8 x 45
Schnittstellencode Motor Out190B
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM40x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Schwingfestigkeitgemäß EN 60068-2-6
Schockfestigkeitgemäß EN 60068-2-29, 15 g/11 ms nach EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleTÜV 968/FSP 2317,01/25, UL E342973
Nennbetriebsspannung DC680 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment93,7 Nm
Nenndrehmoment82,4 Nm
Spitzendrehmoment183,3 Nm
Nenndrehzahl1000 1/min
Maximale Drehzahl1654 1/min
Maximale mechanische Drehzahl8000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor8629 W
Dauerstillstandsstrom22,8 A
Nennstrom Motor20 A
Spitzenstrom49,7 A
Motorkonstante4,12 Nm/A
Stillstandsdrehmomentkonstante4,79 Nm/A
Spannungskonstante Phase-Phase289,7 mVmin
Wicklungswiderstand Phase-Phase0,358 Ohm
Wicklungsinduktivität Phase-Phase13,8 mH
Wicklung Längsinduktivität Ld (Phase)6,95 mH
Wicklung Querinduktivität Lq (Phase)6,9 mH
Elektrische Zeitkonstante38,8 ms
Thermische Zeitkonstante80 min
Thermischer Widerstand0,3 K/W
Messflansch450 x 450 x 30 mm, Stahl
Gesamtabtriebsträgheitsmoment145 kgcm²
Produktgewicht53000 g
Zulässige axiale Wellenbelastung520 N
Zulässige radiale Wellenbelastung2620 N
RotorlagegeberSafety Encoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungEQI 1331
Rotorlagegeber absolut erfassbare Umdrehungen4096
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-65 bis 65 arcsec
SicherheitsbauteilSicherheitsbauteil
maximaler SILSicherheits-Integritätslevel 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktionen bis SIL2Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktionen bis SIL3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
maximaler PL und KategoriePerformance Level e, Kategorie 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktion bis PL d, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktion bis PL e, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
PFHd, Teilkomponente15 x 10 × 10⁻⁹, Encoder
Gebrauchsdauer Tm, Teilkomponente20 Jahre, Rotorlagegeber
MTTF, Teilkomponente190 Jahre, Rotorlagegeber
EnergieeffizienzENEFF (CN) / Class 1
HerstellerFesto
Hersteller-Nr.EMMT-AS-190-LKR-HT-R3MY
EAN4052568592509
Zolltarifnummer85015230
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEMMT
Temperatur (max.)40
