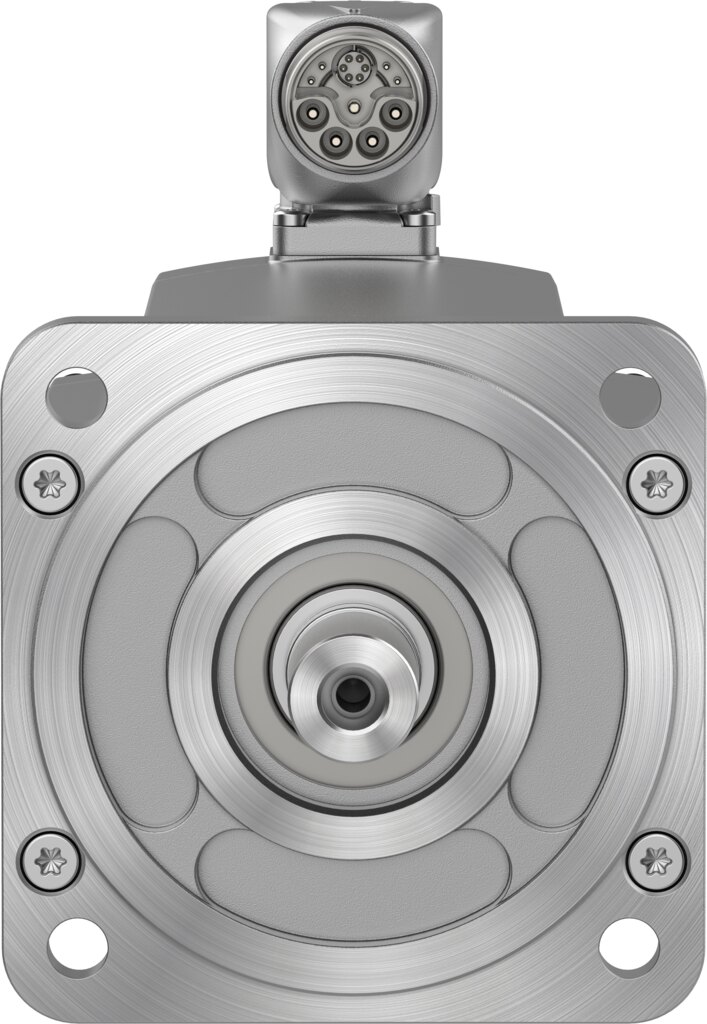

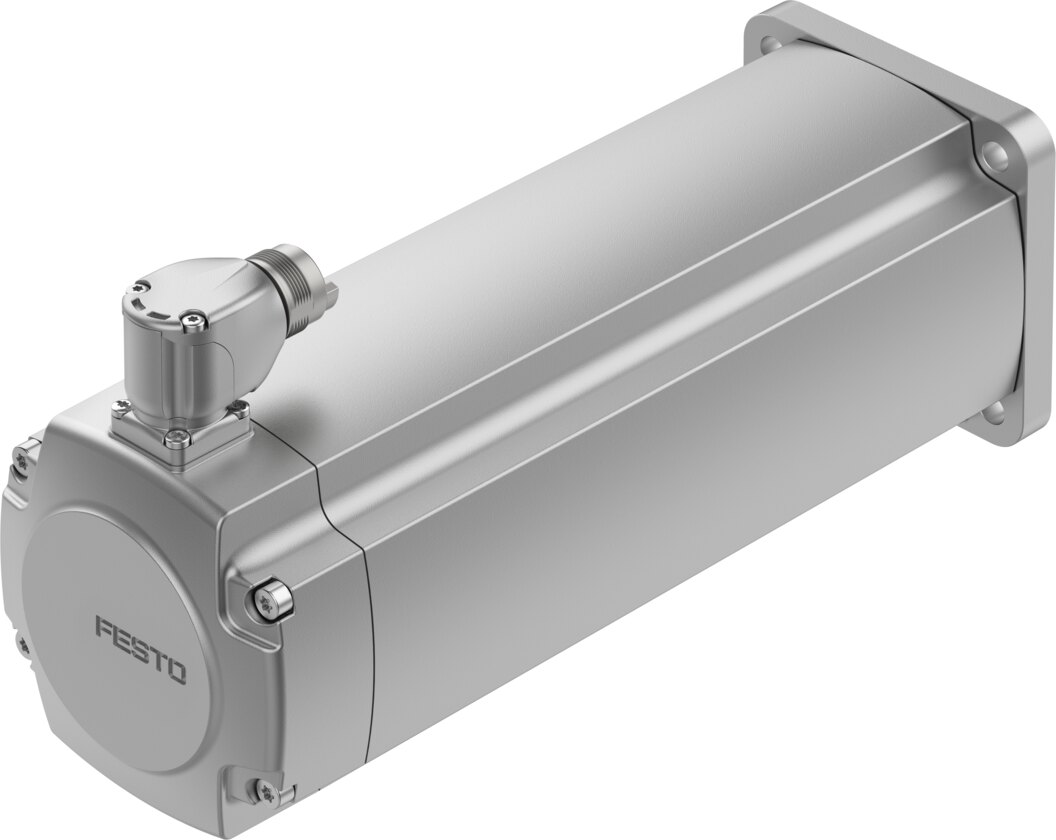

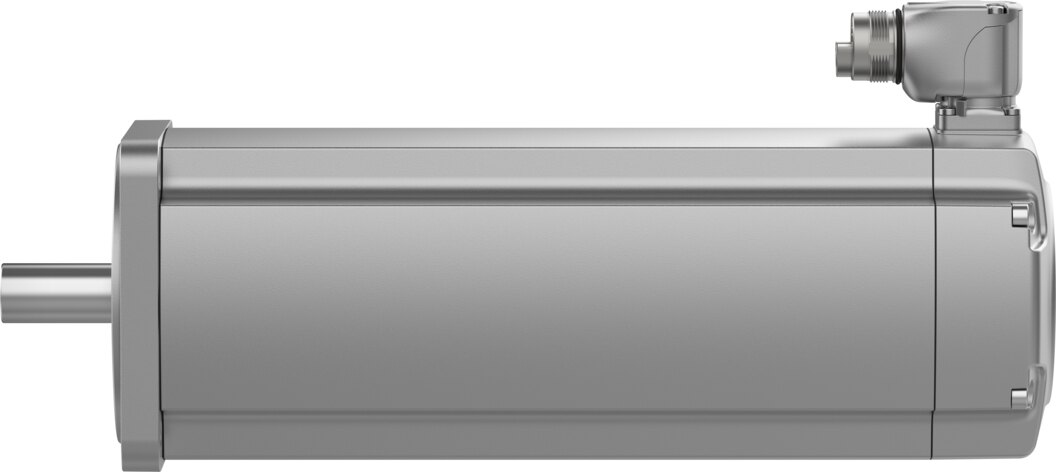

Servomotor 1870 W, 10,4 Nm Stillstandsmoment, Haltebremse, Multiturn-Encoder EMMT-AS-100-L-HS-RMB - Festo 5255537
Mit 10,4 Nm Stillstandsmoment und 30,5 Nm Spitzenmoment hält und beschleunigt der Festo EMMT-AS-100-L-HS-RMB Lasten präzise. Nennleistung 1870 W bei 2700 1/min, ausgelegt für 680 V DC. Ein Multiturn-Absolutwertgeber (EnDat 22) erfasst die Rotorlage, die Haltebremse hält 18 Nm.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Festo EMMT-AS-100-L-HS-RMB ist ein Servomotor mit 1870 W Nennleistung und 10,4 Nm Stillstandsmoment. Das Gesamtträgheitsmoment beträgt 8,06 kgcm².
Vorteile
- Spitzendrehmoment 30,5 Nm für kurze Takt- und Beschleunigungsphasen
- Drehzahl bis 4530 1/min, Nenndrehzahl 2700 1/min
- Multiturn-Absolutwertgeber mit 4096 absolut erfassbaren Umdrehungen, keine Referenzfahrt nach dem Einschalten
- Haltebremse 18 Nm, Betriebsspannung 24 V DC
- Rastmoment unter 1,0 % des Spitzendrehmoments, ruhiger Rundlauf auch bei kleinen Drehzahlen
- Schutzart IP40, Umgebungstemperatur -40 bis 40 °C
Einsatz
Für elektrische Achsen, Handhabungssysteme und Rundtakttische. Der EMMT-AS-100-L-HS-RMB wird an einem Servoregler für 680 V DC Zwischenkreisspannung betrieben.
Technische Daten
| Typ | EMMT-AS-100-L-HS-RMB |
|---|---|
| Festo-Nr. | 5255537 |
| Gewicht | 11 kg |
| Umgebungstemperatur | -40 bis 40 °C |
| Hinweis zur Umgebungstemperatur | bis 80 °C mit Derating von -2,25% pro Grad Celsius |
| Maximale Aufstellhöhe | 4000 m |
| Hinweis zur maximalen Aufstellhöhe | ab 1.000 m nur mit Derating von -1,0% pro 100 m |
| Lagertemperatur | -40 bis 70 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Entspricht Norm | IEC 60034 |
| Wärmeklasse nach EN 60034-1 | F |
| Maximale Wicklungstemperatur | 155 °C |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Temperaturüberwachung | Digitale Motortemperaturübertragung per EnDat 2.2 |
| Motorbauform nach EN 60034-7 | IM V1, IM V3 |
| Einbaulage | beliebig |
| Schutzart | IP40 |
| Hinweis zur Schutzart | IP67 für Motorgehäuse inklusive Anschlusstechnik |
| Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955 | N |
| Wuchtgüte | G 2,5 |
| Rastmoment | <,1,0% vom Spitzendrehmoment |
| Lebensdauer Lager bei Nennbedingungen | 20000 h |
| Schnittstellencode Motor Out | 100A |
| Elektrischer Anschluss 1, Anschlussart | Hybrid-Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M23x1 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 15 |
| Elektrischer Anschluss 1, Anschlussbild | 00995913 |
| Verschmutzungsgrad | 2 |
| Werkstoff-Hinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Zertifikat ausstellende Stelle | UL E342973 |
| Nennbetriebsspannung DC | 680 V |
| Wicklungsschaltart | Stern innen |
| Polpaarzahl | 5 |
| Stillstandsdrehmoment | 10,4 Nm |
| Nenndrehmoment | 6,6 Nm |
| Spitzendrehmoment | 30,5 Nm |
| Nenndrehzahl | 2700 1/min |
| Maximale Drehzahl | 4530 1/min |
| Maximale mechanische Drehzahl | 13000 1/min |
| Winkelbeschleunigung | 100000 rad/s² |
| Nennleistung Motor | 1870 W |
| Dauerstillstandsstrom | 6,7 A |
| Nennstrom Motor | 4,3 A |
| Spitzenstrom | 28,6 A |
| Motorkonstante | 1,54 Nm/A |
| Stillstandsdrehmomentkonstante | 1,75 Nm/A |
| Spannungskonstante Phase-Phase | 106 mVmin |
| Wicklungswiderstand Phase-Phase | 1,49 Ohm |
| Wicklungsinduktivität Phase-Phase | 15,7 mH |
| Wicklung Längsinduktivität Ld (Phase) | 8,7 mH |
| Wicklung Querinduktivität Lq (Phase) | 11,8 mH |
| Elektrische Zeitkonstante | 15,8 ms |
| Thermische Zeitkonstante | 71 min |
| Thermischer Widerstand | 0,46 K/W |
| Messflansch | 300 x 300 x 20 mm, Stahl |
| Gesamtabtriebsträgheitsmoment | 8,06 kgcm² |
| Produktgewicht | 10100 g |
| Zulässige axiale Wellenbelastung | 200 N |
| Zulässige radiale Wellenbelastung | 1110 N |
| Rotorlagegeber | Encoder absolut multi turn |
| Rotorlagegeber Herstellerbezeichnung | EQI 1331 |
| Rotorlagegeber absolut erfassbare Umdrehungen | 4096 |
| Rotorlagegeber Schnittstelle | EnDat 22 |
| Rotorlagegeber Messprinzip | induktiv |
| Rotorlagegeber Betriebsspannung DC | 5 V |
| Rotorlagegeber Betriebsspannungsbereich DC | 3,6 bis 14 V |
| Rotorlagegeber Positionswerte pro Umdrehung | 524288 |
| Rotorlagegeber Auflösung | 19 bit |
| Rotorlagegeber Systemgenauigkeit Winkelmessung | -65 bis 65 arcsec |
| Haltemoment Bremse | 18 Nm |
| Betriebsspannung DC Bremse | 24 V |
| Stromaufnahme Bremse | 1 A |
| Leistungsaufnahme Bremse | 24 W |
| Spulenwiderstand Bremse | 24 Ohm |
| Spuleninduktivität Bremse | 900 mH |
| Trennzeit Bremse | 80 ms |
| Schließzeit Bremse | 40 ms |
| Ansprechverzug DC Bremse | 5 ms |
| Maximale Leerlaufdrehzahl Bremse | 10000 1/min |
| Maximale Reibarbeit je Bremsvorgang | 15000 J |
| Anzahl Notstopps pro Stunde | 1 |
| Gesamte Reibarbeit Bremse | 3600 kJ |
| Massenträgheitsmoment Bremse | 2,15 kgcm² |
| Schaltspiele Haltebremse | 10 Millionen Leerbetätigungen (ohne Reibarbeit) |
| MTTF, Teilkomponente | 190 Jahre, Rotorlagegeber |
| Energieeffizienz | ENEFF (CN) / Class 2 |
| Hersteller | Festo |
| Hersteller-Nr. | EMMT-AS-100-L-HS-RMB |
| EAN | 4052568461423 |
| Zolltarifnummer | 85015220 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Multiturn-Absolutwertgeber, mit Haltebremse |
| Norm | DIN EN 60034-1, DIN EN 60034-7, DIN EN 60034 |
| Serie | EMMT |
| Temperatur (max.) | 40 |
