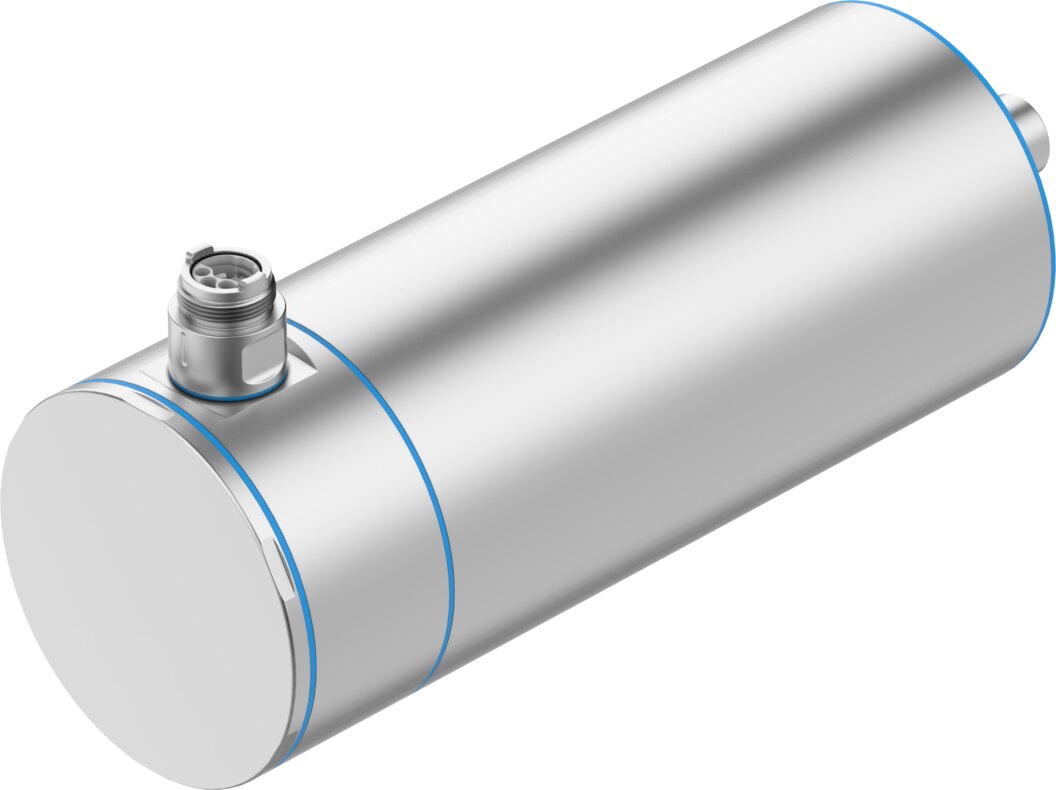

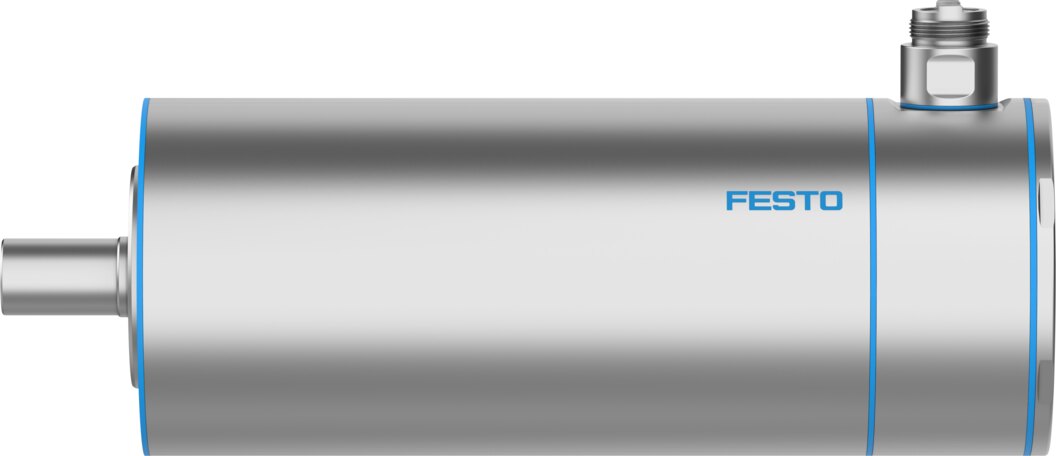

Servomotor IP69K 680 V, 3,95 Nm Stillstandsmoment, Multiturn-Absolutwertgeber, Haltebremse EMMH-AS-88-HA-HS-S1MB-T - Festo 8215355

Festo ✓ Originalprodukt Neuware

Servomotor EMMH-AS-88-HA-HS-S1MB-T für 680 V Zwischenkreisspannung mit 3,95 Nm Stillstandsmoment und bis zu 14,3 Nm Spitzenmoment. Für die Lageregelung sorgt ein integrierter Multiturn-Absolutwertgeber mit EnDat 22. Die integrierte 24-V-Haltebremse hält 6 Nm im Stillstand.

Netto
4.105,50 €
zzgl. MwSt.
4.885,55 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8215355
Hersteller-Nr. EMMH-AS-88-HA-HS-S1MB-T
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Servomotor EMMH-AS-88-HA-HS-S1MB-T von Festo ist für 680 V ausgelegt und liefert 1,8 Nm Nenndrehmoment bei 3100 1/min.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 14,3 Nm bei 1,8 Nm Nennmoment
  • Multiturn-Absolutwertgeber: EnDat 22, 19 bit, 4096 Umdrehungen absolut erfassbar
  • Haltebremse: 6 Nm Haltemoment, Betriebsspannung 24 V DC
  • Anschluss: Hybrid-Stecker M21x1, 15-polig
  • Hygienegerecht: IP69K, Korrosionsklasse KBK 4, zugelassen für direkten Lebensmittelkontakt
  • Lagerlebensdauer: 20000 h bei Nennbedingungen

Einsatz

Durch IP69K und die Zulassung für direkten Lebensmittelkontakt eignet sich der Motor für Lebensmittel- und Getränkemaschinen mit Nassreinigung.

Technische Daten

Umgebungstemperatur-30 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe3000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit0 - 100 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM B14, IM V18
Einbaulagebeliebig
SchutzartIP69K
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmomentunter 1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Schnittstellencode Motor Out88C
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM21x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung, (ausgenommen Lasermarkierung)
LABS-KonformitätVDMA24364-Zone III
LebensmitteltauglichkeitZugelassen für direkten Lebensmittelkontakt
Schwingfestigkeitgemäß EN 60068-2-6
Schockfestigkeitgemäß EN 60068-2-29, 15 g/11 ms nach EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC680 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment3,95 Nm
Nenndrehmoment1,8 Nm
Spitzendrehmoment14,3 Nm
Nenndrehzahl3100 1/min
Maximale Drehzahl8000 1/min
Maximale mechanische Drehzahl8000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor580 W
Dauerstillstandsstrom4,6 A
Nennstrom Motor2,3 A
Spitzenstrom16,5 A
Motorkonstante0,79 Nm/A
Stillstandsdrehmomentkonstante0,83 Nm/A
Spannungskonstante Phase-Phase55,3 mVmin
Wicklungswiderstand Phase-Phase1,8 Ohm
Wicklungsinduktivität Phase-Phase7,1 mH
Wicklung Längsinduktivität Ld (Phase)3,5 mH
Wicklung Querinduktivität Lq (Phase)3,9 mH
Elektrische Zeitkonstante3,9 ms
Thermische Zeitkonstante62 min
Thermischer Widerstand1,01 K/W
Messflansch300 x 300 x 30 mm, Stahl
Massenträgheitsmoment Rotor2,09 kgcm²
Gesamtabtriebsträgheitsmoment2,56 kgcm²
Produktgewicht6700 g
Zulässige axiale Wellenbelastung86 N
Zulässige radiale Wellenbelastung430 N
RotorlagegeberEncoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungEQI 1131
Rotorlagegeber absolut erfassbare Umdrehungen4096
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-120 bis 120 arcsec
Haltemoment Bremse6 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse0,5 A
Leistungsaufnahme Bremse12 W
Spulenwiderstand Bremse48 Ohm
Spuleninduktivität Bremse2100 mH
Trennzeit Bremse50 ms
Schließzeit Bremse45 ms
Ansprechverzug DC Bremse10 ms
Maximale Leerlaufdrehzahl Bremse10000 1/min
Maximale Reibarbeit je Bremsvorgang570 J
Anzahl Notstopps pro Stunde1
Gesamte Reibarbeit Bremse570 kJ
Massenträgheitsmoment Bremse0,41 kgcm²
Schaltspiele Haltebremse10 Millionen Leerbetätigungen (ohne Reibarbeit)
MTTF, Teilkomponente190 Jahre, Rotorlagegeber
EnergieeffizienzENEFF (CN) / Class 2
HerstellerFesto
Hersteller-Nr.EMMH-AS-88-HA-HS-S1MB-T
EAN4052568788056
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Temperatur (max.)40
