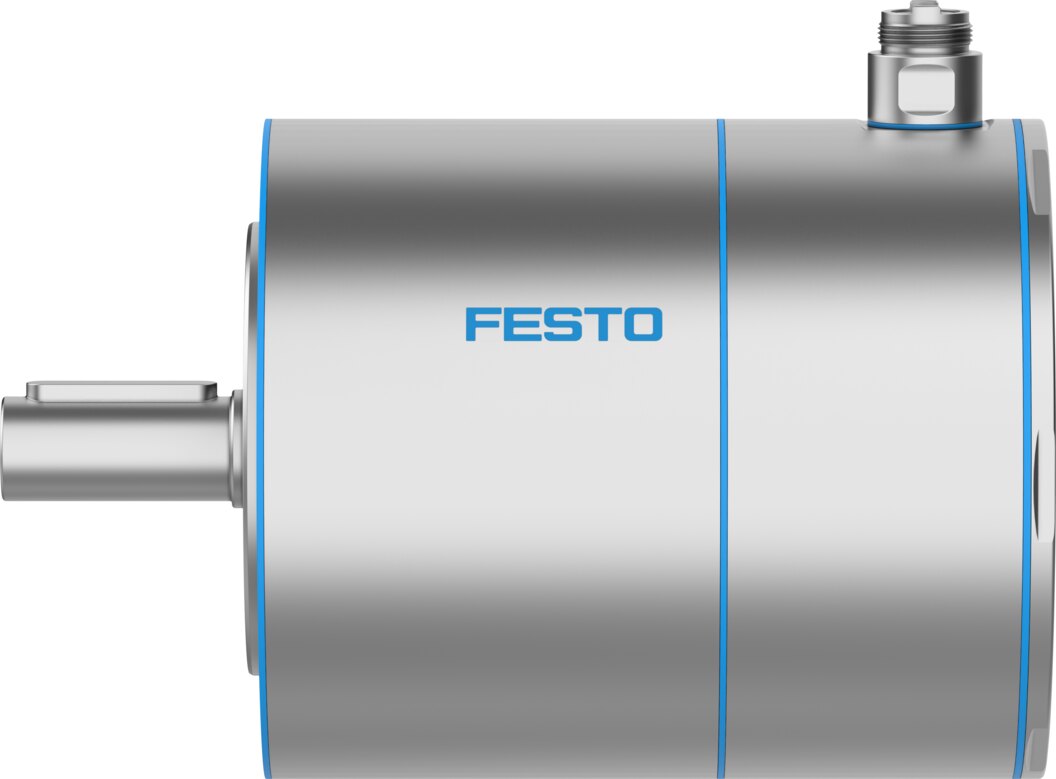

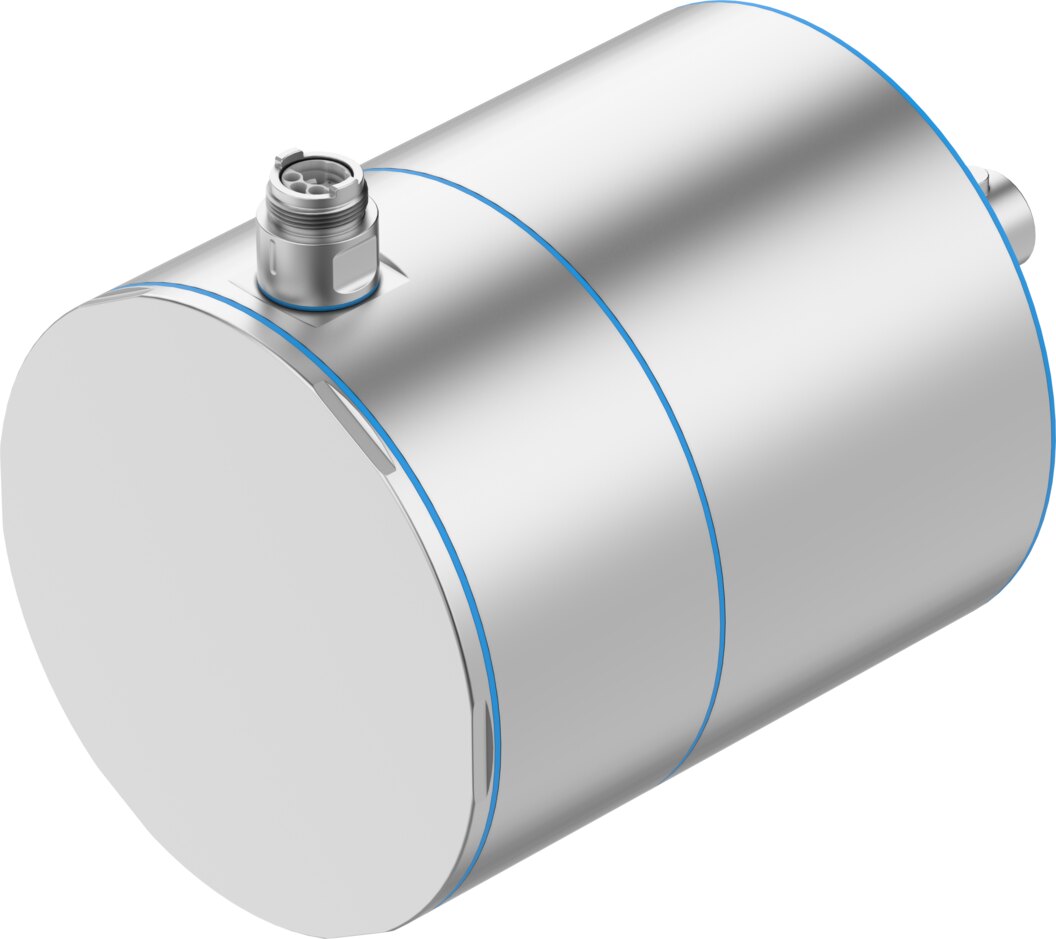

Servomotor IP69K 680 V, 11,9 Nm Stillstandsmoment, Multiturn-Absolutwertgeber EMMH-AS-138-MKA-HS-S1M-T - Festo 8215366

Festo ✓ Originalprodukt Neuware

Servomotor EMMH-AS-138-MKA-HS-S1M-T für 680 V Zwischenkreisspannung mit 11,9 Nm Stillstandsmoment und bis zu 33,3 Nm Spitzenmoment. Ein Multiturn-Absolutwertgeber mit EnDat 22 meldet die Rotorlage mit 19 bit. Der Anschluss erfolgt über Hybrid-Stecker M21x1.

Netto
4.968,00 €
zzgl. MwSt.
5.911,92 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8215366
Hersteller-Nr. EMMH-AS-138-MKA-HS-S1M-T
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Servomotor EMMH-AS-138-MKA-HS-S1M-T von Festo ist für 680 V ausgelegt und liefert 7,2 Nm Nenndrehmoment bei 2000 1/min.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 33,3 Nm bei 7,2 Nm Nennmoment
  • Multiturn-Absolutwertgeber: EnDat 22, 19 bit, 4096 Umdrehungen absolut erfassbar
  • Anschluss: Hybrid-Stecker M21x1, 15-polig
  • Hygienegerecht: IP69K, Korrosionsklasse KBK 4, zugelassen für direkten Lebensmittelkontakt
  • Lagerlebensdauer: 20000 h bei Nennbedingungen
  • Massenträgheit: 9,78 kgcm² Gesamtabtriebsträgheitsmoment

Einsatz

Durch IP69K und die Zulassung für direkten Lebensmittelkontakt eignet sich der Motor für Lebensmittel- und Getränkemaschinen mit Nassreinigung. Wärmeklasse F nach EN 60034-1 und Bemessungsklasse S1 erlauben Dauerbetrieb mit 7,2 Nm.

Technische Daten

Umgebungstemperatur-30 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80°C mit Derating -2%/°C
Maximale Aufstellhöhe3000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit0 - 100 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM B14, IM V18
Einbaulagebeliebig
SchutzartIP69K
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmomentunter 1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Schnittstellencode Motor Out138C
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM21x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung, (ausgenommen Lasermarkierung)
LABS-KonformitätVDMA24364-Zone III
LebensmitteltauglichkeitZugelassen für direkten Lebensmittelkontakt
Schwingfestigkeitgemäß EN 60068-2-6
Schockfestigkeitgemäß EN 60068-2-29, 15 g/11 ms nach EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC680 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment11,9 Nm
Nenndrehmoment7,2 Nm
Spitzendrehmoment33,3 Nm
Nenndrehzahl2000 1/min
Maximale Drehzahl4590 1/min
Maximale mechanische Drehzahl5000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor1510 W
Dauerstillstandsstrom7,9 A
Nennstrom Motor4,9 A
Spitzenstrom23,1 A
Motorkonstante1,47 Nm/A
Stillstandsdrehmomentkonstante1,51 Nm/A
Spannungskonstante Phase-Phase97,6 mVmin
Wicklungswiderstand Phase-Phase0,89 Ohm
Wicklungsinduktivität Phase-Phase8,8 mH
Wicklung Längsinduktivität Ld (Phase)3,9 mH
Wicklung Querinduktivität Lq (Phase)4,4 mH
Elektrische Zeitkonstante9,8 ms
Thermische Zeitkonstante100 min
Thermischer Widerstand0,68 K/W
Messflansch300 x 300 x 30 mm, Stahl
Massenträgheitsmoment Rotor9,78 kgcm²
Gesamtabtriebsträgheitsmoment9,78 kgcm²
Produktgewicht12500 g
Zulässige axiale Wellenbelastung227 N
Zulässige radiale Wellenbelastung1135 N
RotorlagegeberEncoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungEQI 1331
Rotorlagegeber absolut erfassbare Umdrehungen4096
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-65 bis 65 arcsec
MTTF, Teilkomponente190 Jahre, Rotorlagegeber
EnergieeffizienzENEFF (CN) / Class 2
HerstellerFesto
Hersteller-Nr.EMMH-AS-138-MKA-HS-S1M-T
EAN4052568827106
Zolltarifnummer85015220
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Temperatur (max.)40
