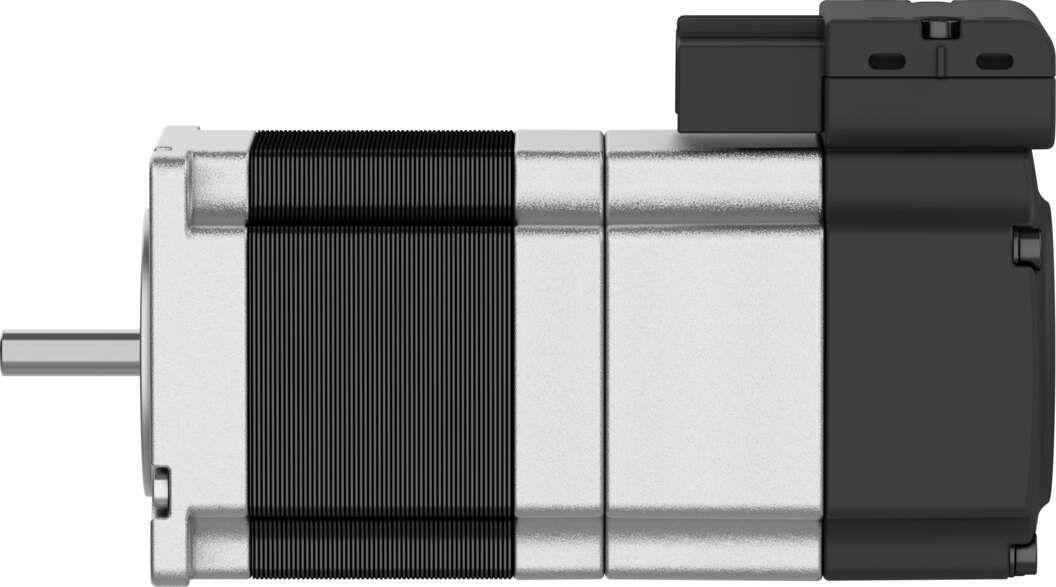

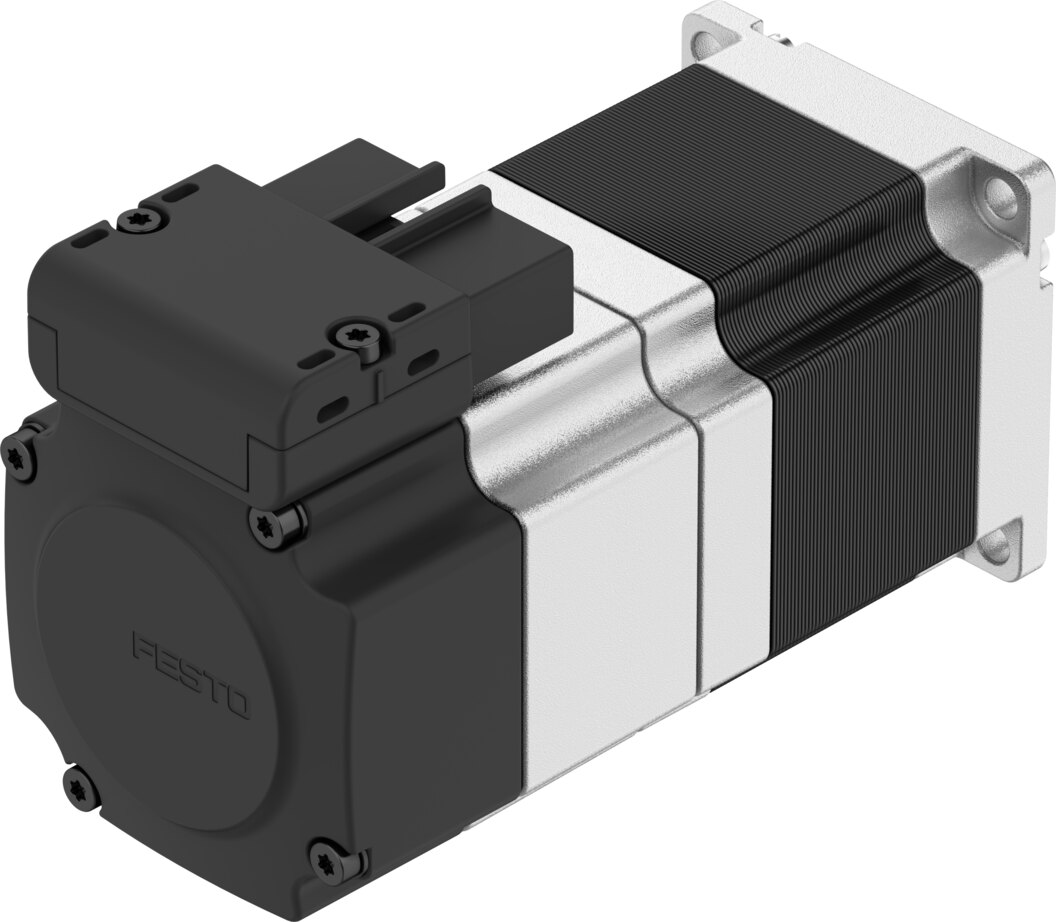

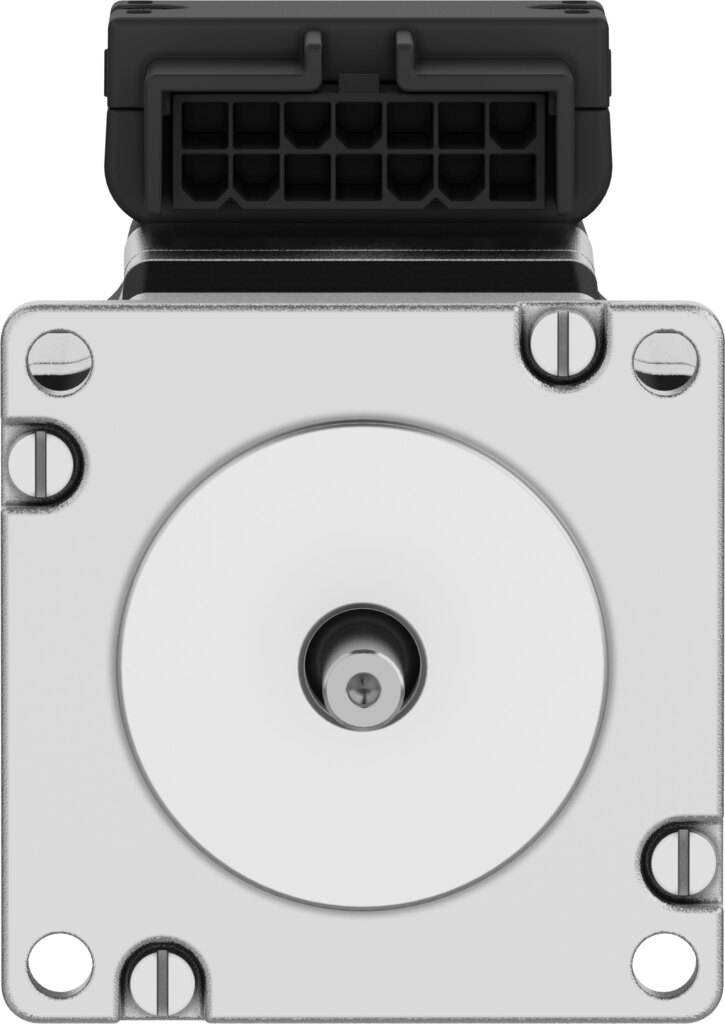

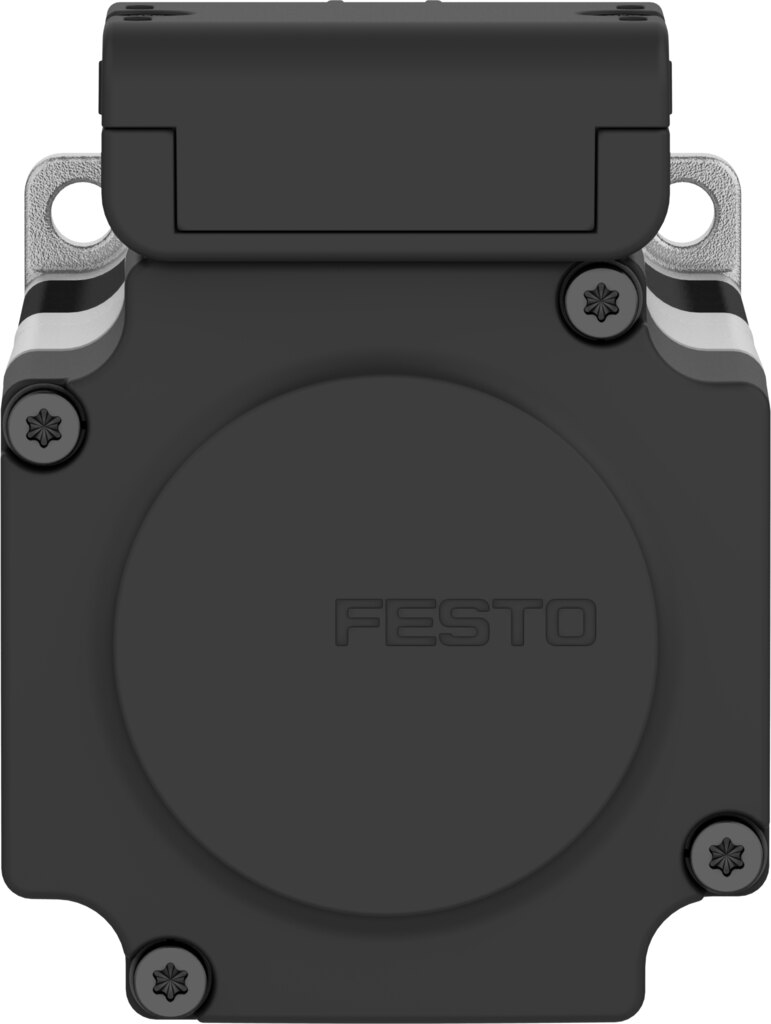

Schrittmotor 48 V, 1,05 Nm Haltemoment, Multiturn-Absolutwertgeber, Haltebremse EMMB-ST-57-M-SMB - Festo 8156142

Festo ✓ Originalprodukt Neuware

Der Schrittmotor EMMB-ST-57-M-SMB stellt 0,77 Nm Nennmoment bei 1000 1/min bereit und erreicht kurzzeitig 1,1 Nm. Für die Lageregelung sorgt ein integrierter Multiturn-Absolutwertgeber mit BiSS-C. Eine Haltebremse mit 1,74 Nm sichert die Last bei abgeschaltetem Antrieb. Schutzart IP20.

Netto
597,93 €
zzgl. MwSt.
711,54 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8156142
Hersteller-Nr. EMMB-ST-57-M-SMB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Positionierantriebe an 48 V bietet der Schrittmotor EMMB-ST-57-M-SMB 0,77 Nm Dauer-Nennmoment und Spitzen bis 1,1 Nm.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 1,1 Nm bei 0,77 Nm Nennmoment
  • Multiturn-Absolutwertgeber: BiSS-C, 17 bit, 65536 Umdrehungen absolut erfassbar
  • Haltebremse: 1,74 Nm Haltemoment, Betriebsspannung 24 V DC
  • Anschluss: Hybrid-Stecker mit Anschlussbild L10, 14-polig
  • Schrittwinkel: 1,8° im Vollschritt
  • Massenträgheit: 0,33 kgcm² Gesamtabtriebsträgheitsmoment

Einsatz

Typische Aufgaben sind elektrische Achsen, Rundtische und Zahnriemenantriebe, bei denen 0,77 Nm Nennmoment ausreichen. Wärmeklasse B nach EN 60034-1 und Bemessungsklasse S1 erlauben Dauerbetrieb mit 0,77 Nm.

Technische Daten

Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80°C mit Derating -2%/°C
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeitnicht kondensierend
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1B
Maximale Wicklungstemperatur130 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per BiSS-C
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP20
Hinweis zur SchutzartIP40 Motorwelle
Schnittstellencode Motor Out57A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikAnschlussbild L10
Elektrischer Anschluss 1, Anzahl Pole/Adern14
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC48 V
Polpaarzahl50
Haltemoment Motor1,05 Nm
Nenndrehmoment0,77 Nm
Spitzendrehmoment1,1 Nm
Nenndrehzahl1000 1/min
Maximale Drehzahl2600 1/min
Maximale mechanische Drehzahl8000 1/min
Schrittwinkel bei Vollschritt1,8 deg
Schrittwinkeltoleranz±5 %
Nennleistung Motor81 W
Dauerstillstandsstrom6,1 A
Nennstrom Motor5,1 A
Spitzenstrom8 A
Motorkonstante0,152 Nm/A
Spannungskonstante Phase13,1 mVmin
Wicklungswiderstand Phase0,17 Ohm
Wicklungsinduktivität Phase je Einzelphase (unverkettet)0,5 mH
Wicklung Längsinduktivität Ld (Phase)0,7 mH
Wicklung Querinduktivität Lq (Phase)0,5 mH
Elektrische Zeitkonstante2,9 ms
Thermische Zeitkonstante28 min
Thermischer Widerstand1,6 K/W
Messflansch200 x 200 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment0,33 kgcm²
Produktgewicht1220 g
Zulässige axiale Wellenbelastung15 N
Zulässige radiale Wellenbelastung75 N
RotorlagegeberEncoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungKCD-BC33B-1617-U09C-JAQ-009
Rotorlagegeber absolut erfassbare Umdrehungen65536
Rotorlagegeber SchnittstelleBiSS-C
Rotorlagegeber Messprinzipmagnetisch
Rotorlagegeber Betriebsspannung DC14 V
Rotorlagegeber Betriebsspannungsbereich DC4,75 bis 15 V
Rotorlagegeber Sinus-/Cosinusperioden pro Umdrehung2
Rotorlagegeber Positionswerte pro Umdrehung131072
Rotorlagegeber Auflösung17 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-310 bis 310 arcsec
Haltemoment Bremse1,74 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse0,38 A
Leistungsaufnahme Bremse9 W
Spulenwiderstand Bremse63,8 Ohm
Spuleninduktivität Bremse107 mH
Trennzeit Bremse32 ms
Schließzeit Bremse97 ms
Ansprechverzug DC Bremse11 ms
Maximale Leerlaufdrehzahl Bremse8000 1/min
Maximale Reibarbeit je Bremsvorgang6000 J
Anzahl Notstopps pro Stunde1
Massenträgheitsmoment Bremse0,024 kgcm²
Schaltspiele Haltebremse10 Millionen Leerbetätigungen (ohne Reibarbeit)
MTTF, Teilkomponente20 Jahre, Rotorlagegeber
Gewicht1,4 kg
HerstellerFesto
Hersteller-Nr.EMMB-ST-57-M-SMB
EAN4052568639303
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung48 V DC
Temperatur (max.)40
