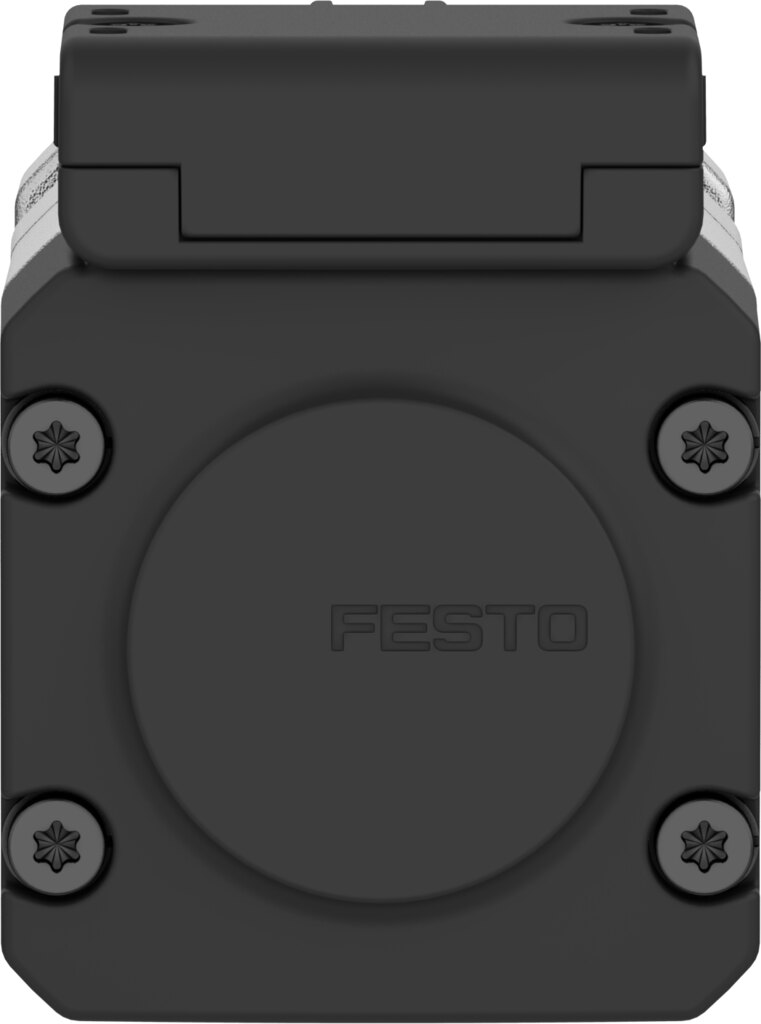

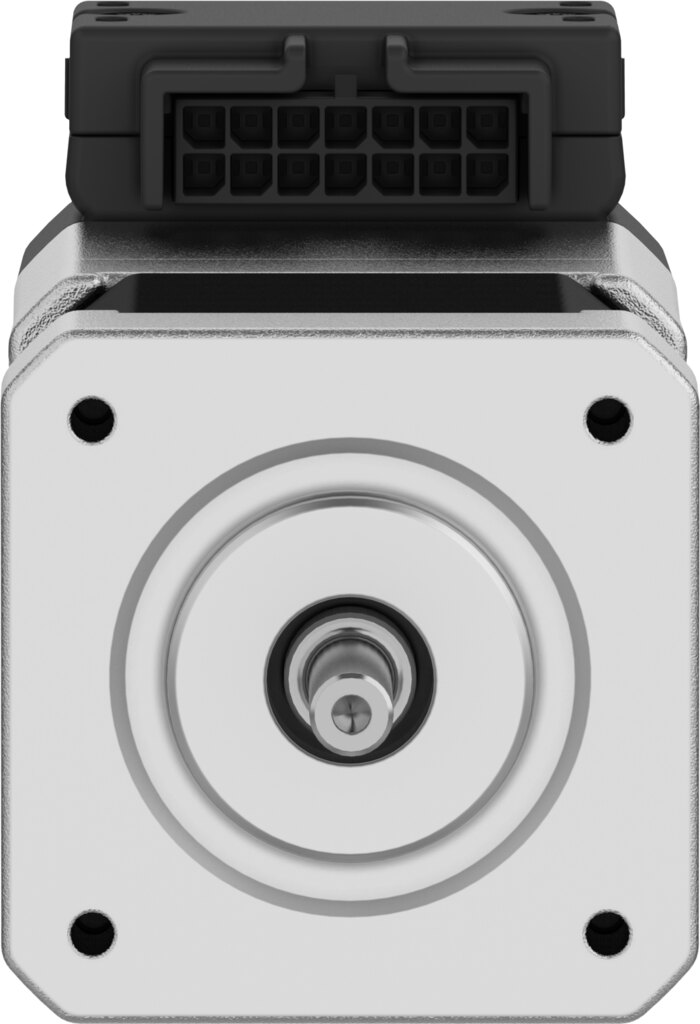

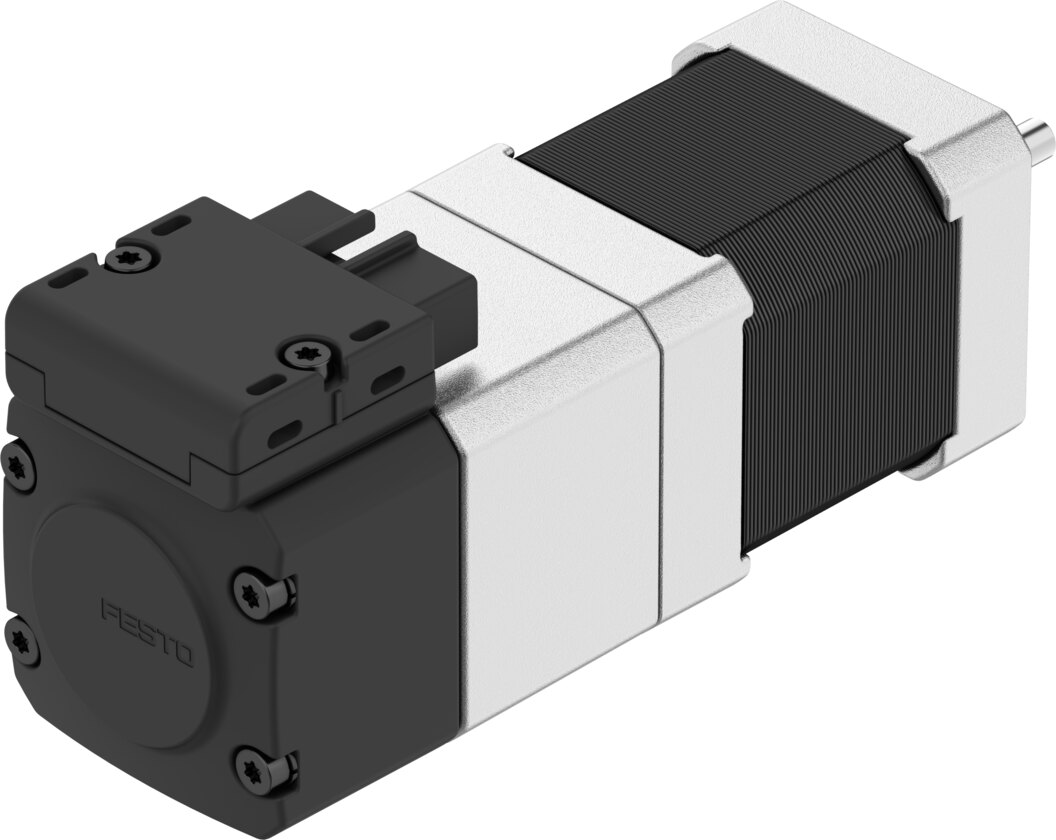

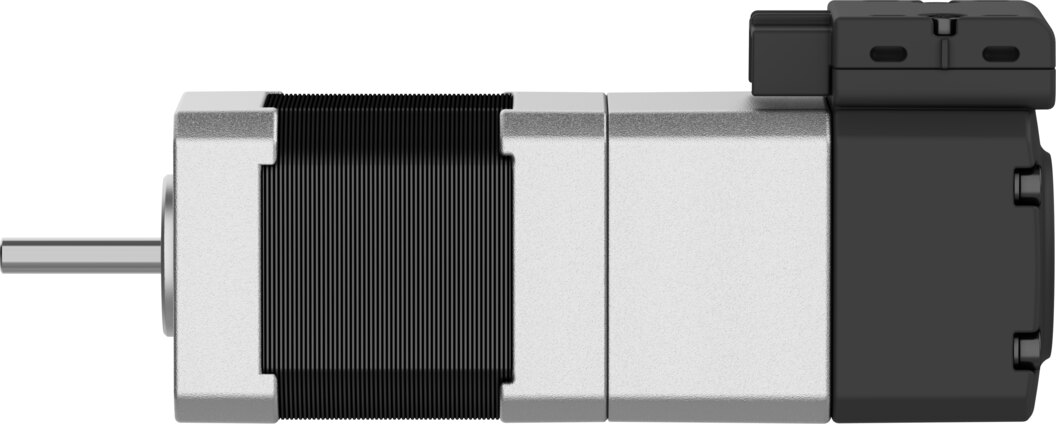

Schrittmotor 48 V, 0,63 Nm Haltemoment, Haltebremse EMMB-ST-42-L-SB - Festo 8156134

Festo ✓ Originalprodukt Neuware

Schrittmotor EMMB-ST-42-L-SB für 48 V Zwischenkreisspannung mit 0,63 Nm Haltemoment und bis zu 0,63 Nm Spitzenmoment. Der Schrittwinkel im Vollschritt beträgt 1,8°. Die integrierte 24-V-Haltebremse hält 0,63 Nm im Stillstand. Schutzart IP20. Bei 48 V Nennbetriebsspannung beträgt der Nennstrom 2,9 A.

Netto
306,14 €
zzgl. MwSt.
364,31 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8156134
Hersteller-Nr. EMMB-ST-42-L-SB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Schrittmotor EMMB-ST-42-L-SB von Festo ist für 48 V ausgelegt und bringt 0,63 Nm Haltemoment.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 0,63 Nm bei 0,63 Nm Haltemoment
  • Haltebremse: 0,63 Nm Haltemoment, Betriebsspannung 24 V DC
  • Anschluss: Hybrid-Stecker mit Anschlussbild L5, 14-polig
  • Schrittwinkel: 1,8° im Vollschritt
  • Massenträgheit: 0,088 kgcm² Gesamtabtriebsträgheitsmoment

Einsatz

Der Motor passt zu Linear- und Drehachsen mit Schnittstellencode 42A.

Technische Daten

Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80°C mit Derating -2%/°C
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeitnicht kondensierend
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1B
Maximale Wicklungstemperatur130 °C
Bemessungsklasse nach EN 60034-1S1
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP20
Hinweis zur SchutzartIP40 Motorwelle
Schnittstellencode Motor Out42A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikAnschlussbild L5
Elektrischer Anschluss 1, Anzahl Pole/Adern14
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC48 V
Polpaarzahl50
Haltemoment Motor0,63 Nm
Spitzendrehmoment0,63 Nm
Maximale Drehzahl3200 1/min
Maximale mechanische Drehzahl9000 1/min
Schrittwinkel bei Vollschritt1,8 deg
Schrittwinkeltoleranz±5 %
Dauerstillstandsstrom3,7 A
Nennstrom Motor2,9 A
Spitzenstrom4 A
Motorkonstante0,162 Nm/A
Spannungskonstante Phase10,6 mVmin
Wicklungswiderstand Phase0,6 Ohm
Wicklungsinduktivität Phase je Einzelphase (unverkettet)0,8 mH
Wicklung Längsinduktivität Ld (Phase)1,45 mH
Wicklung Querinduktivität Lq (Phase)0,8 mH
Elektrische Zeitkonstante1,3 ms
Thermische Zeitkonstante16 min
Thermischer Widerstand2,4 K/W
Messflansch200 x 200 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment0,088 kgcm²
Produktgewicht700 g
Zulässige axiale Wellenbelastung10 N
Zulässige radiale Wellenbelastung28 N
Haltemoment Bremse0,63 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse0,34 A
Leistungsaufnahme Bremse8,2 W
Spulenwiderstand Bremse70,9 Ohm
Spuleninduktivität Bremse146 mH
Trennzeit Bremse28 ms
Schließzeit Bremse41 ms
Ansprechverzug DC Bremse8 ms
Maximale Leerlaufdrehzahl Bremse9000 1/min
Maximale Reibarbeit je Bremsvorgang1500 J
Anzahl Notstopps pro Stunde1
Massenträgheitsmoment Bremse0,006 kgcm²
Schaltspiele Haltebremse10 Millionen Leerbetätigungen (ohne Reibarbeit)
Gewicht0,85 kg
HerstellerFesto
Hersteller-Nr.EMMB-ST-42-L-SB
EAN4052568639228
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung48 V DC
Temperatur (max.)40
