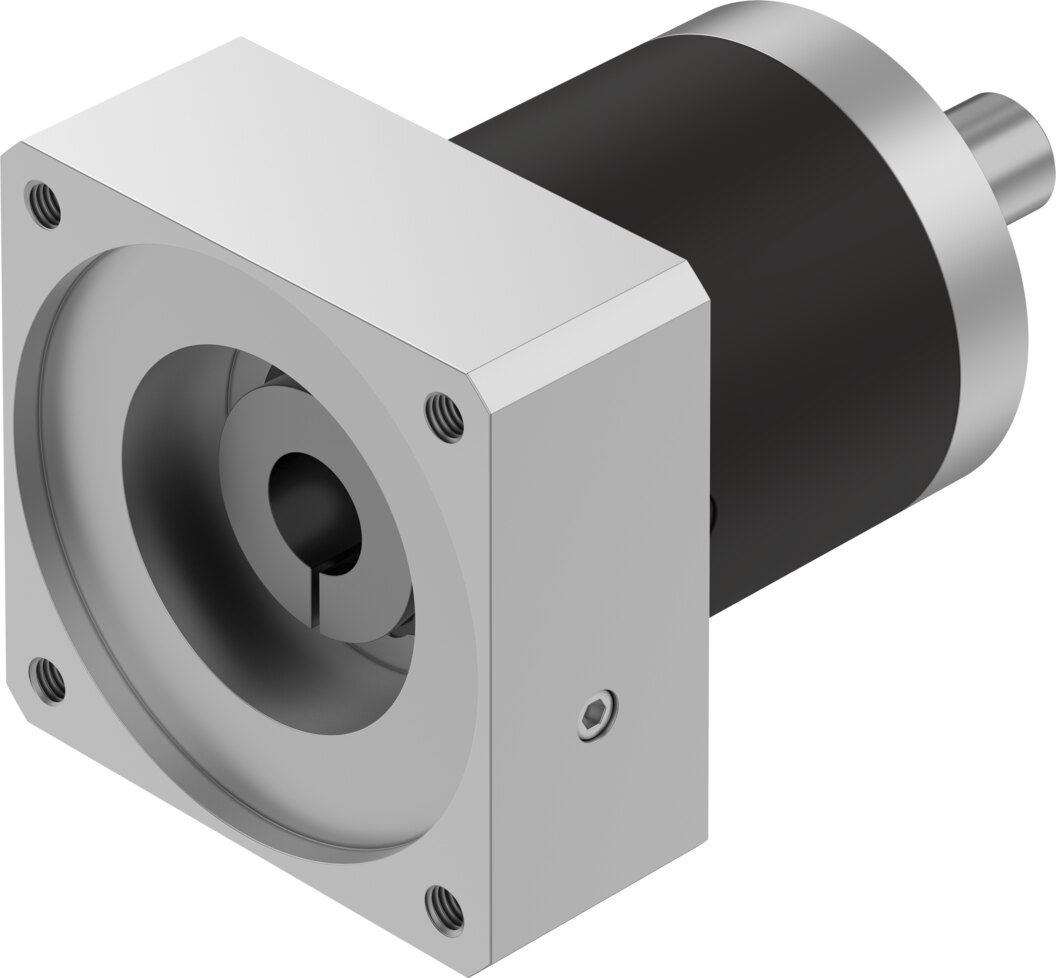

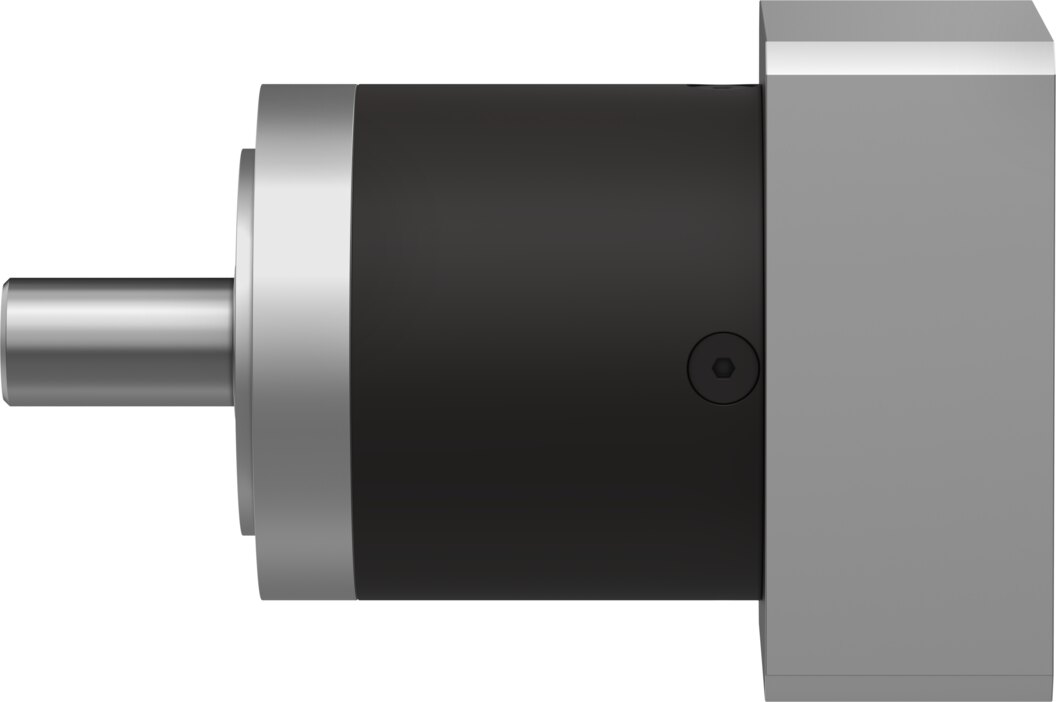

Planetengetriebe 12:1, 120 Nm Dauerabtriebsmoment, Flansch 80 mm, Motor 100 mm EMGA-80-P-G12-SAS-100 - Festo 8141751
120 Nm Dauerabtriebsmoment, kurzzeitig 192 Nm: das Planetengetriebe EMGA-80-P-G12-SAS-100 verstärkt das Motormoment im Verhältnis 12:1. Verdrehspiel 0,15°, Wirkungsgrad bis 96 %. Motorseitig Flansch 100 mm mit Schnittstelle 100A, abtriebsseitig 80 mm.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Planetengetriebe EMGA-80-P-G12-SAS-100: Übersetzung 12:1, Verdrehspiel 0,15°, Flansch 80 mm auf der Abtriebsseite.
Vorteile
- Übersetzung 12:1, Dauerabtriebsmoment 120 Nm
- Max. Abtriebsdrehmoment 192 Nm für Anfahr- und Bremsvorgänge
- Verdrehspiel 0,15° für reproduzierbare Positionen
- Wirkungsgrad bis 96 %
- Verdrehsteifigkeit 10,2 Nm/arcmin
- Antriebsdrehzahl bis 7000 1/min
Einsatz
Das EMGA-80-P-G12-SAS-100 reduziert die Drehzahl, erhöht das Moment um den Faktor 12 und verbessert das Trägheitsverhältnis zwischen Last und Motor.
Technische Daten
| Typ | EMGA-80-P-G12-SAS-100 |
|---|---|
| Festo-Nr. | 8141751 |
| Gewicht | 3,1 kg |
| Flanschgröße Getriebe | 80 mm |
| Flanschgröße Motor | 100 mm |
| Verdrehspiel | 0,15° |
| Getriebeart | Planetengetriebe |
| Getriebeübersetzung | 12:1 |
| Maximale Antriebsdrehzahl | 7000 1/min |
| Betriebstemperatur Getriebe | -25 bis 90 °C |
| LABS-Konformität | VDMA24364-B2-L |
| Schutzart | IP54 |
| Dauerabtriebsdrehmoment | 120 Nm |
| Massenträgheitsmoment Getriebe | 0,589 kgcm² |
| Maximales Abtriebsdrehmoment | 192 Nm |
| Maximaler Wirkungsgrad | 96 % |
| Verdrehsteifigkeit | 10,2 Nm/arcmin |
| Produktgewicht | 2800 g |
| Zulässige axiale Wellenbelastung | 1000 N |
| Zulässige radiale Wellenbelastung | 750 N |
| Schnittstelle Getriebe Abtrieb | 80G |
| Schnittstelle Getriebe Antrieb | 100A |
| Werkstoff-Hinweis | RoHS konform |
| Hersteller | Festo |
| Hersteller-Nr. | EMGA-80-P-G12-SAS-100 |
| EAN | 4052568565305 |
| Zolltarifnummer | 84834090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Planetengetriebe 12:1 |
| Serie | EMGA |
| Temperatur (max.) | 90 |
