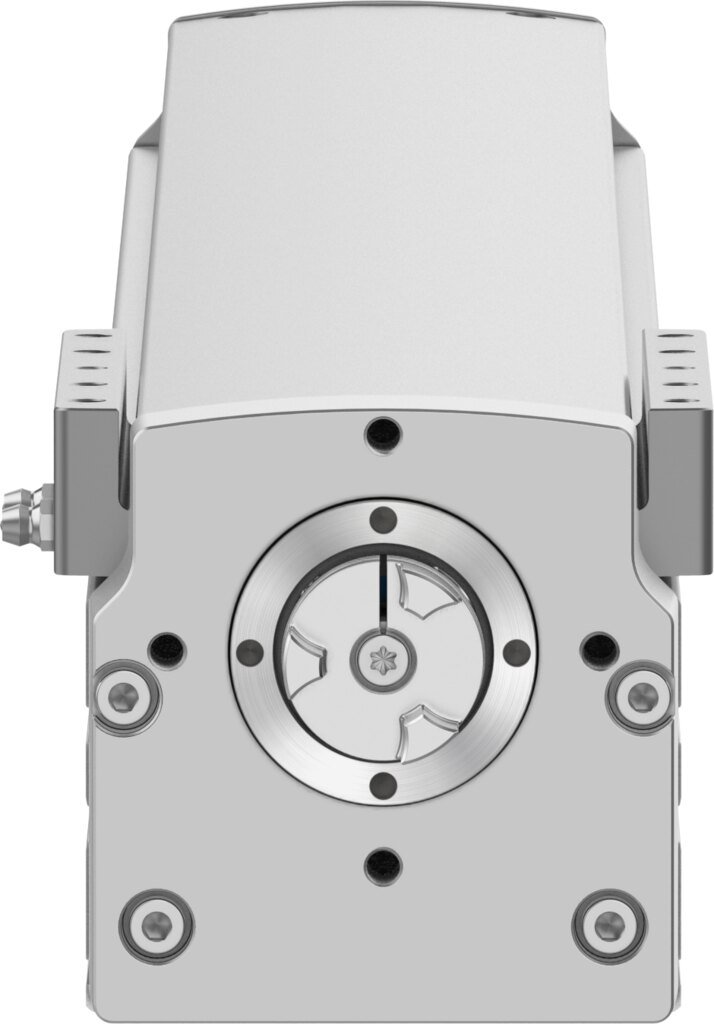

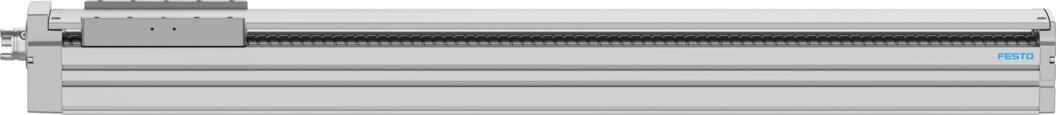

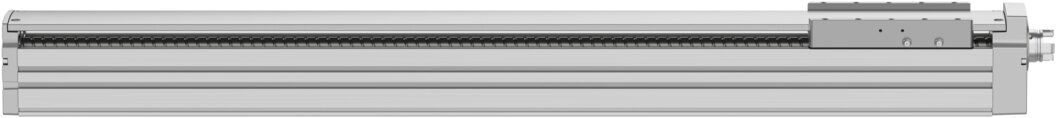

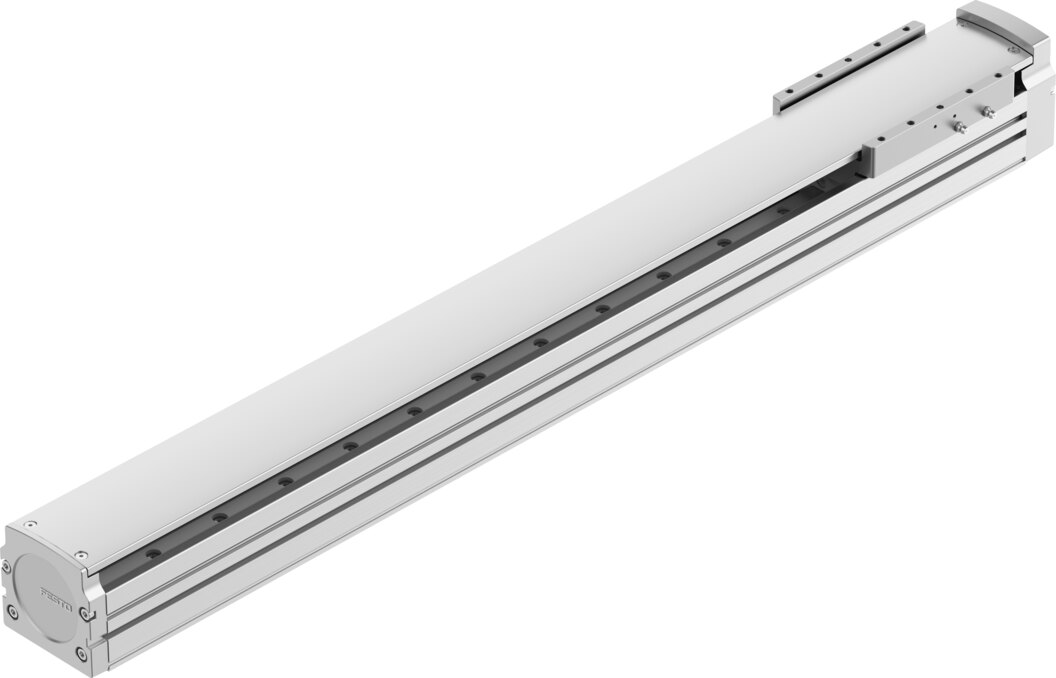

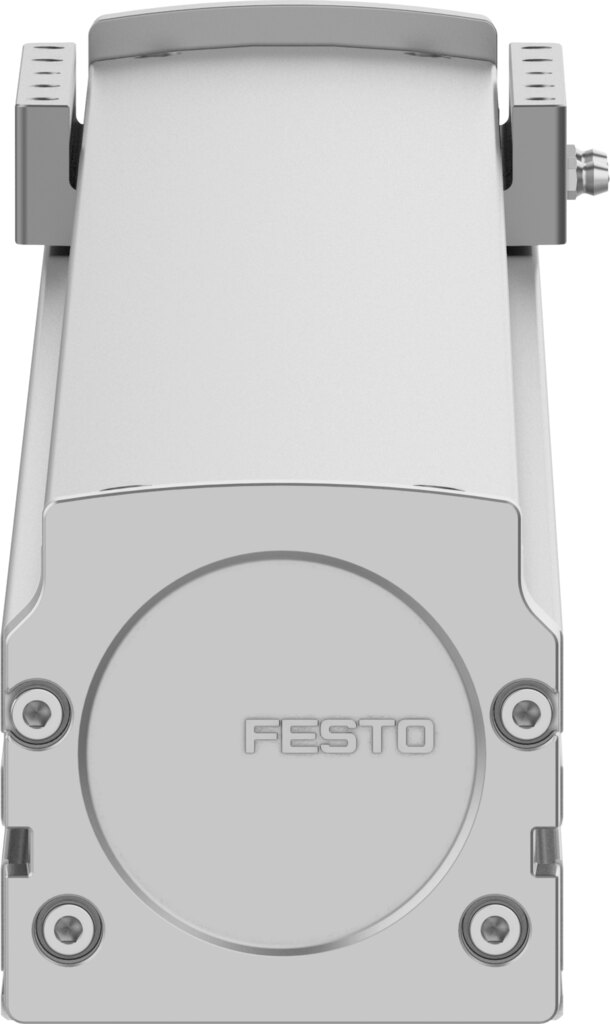

Spindelachse Baugröße 90 Hub 700 mm Steigung 20 mm ELGT-BS-90-700-20P - Festo 8124431

Festo ✓ Originalprodukt Neuware

Über 700 mm Arbeitshub positioniert die Spindelachse ELGT-BS-90-700-20P Lasten in Baugröße 90 mit bis zu 1 m/s. Die Wiederholgenauigkeit liegt bei ±0,02 mm, die Vorschubkraft bei bis zu 810 N. Die Kugelumlaufspindel mit 20 mm Steigung setzt jede Motorumdrehung in 20 mm Vorschub um. Gewicht 13 kg.

Netto
1.775,09 €
zzgl. MwSt.
2.112,36 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8124431
Hersteller-Nr. ELGT-BS-90-700-20P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Spindelachse ELGT-BS-90-700-20P verfährt Lasten über 700 mm mit bis zu 1 m/s und kommt mit ±0,02 mm Wiederholgenauigkeit reproduzierbar an.

Vorteile

  • Bis 1 m/s Verfahrgeschwindigkeit und 15 m/s² Beschleunigung für kurze Taktzeiten
  • Wiederholgenauigkeit ±0,02 mm für reproduzierbare Positionen
  • Vorschubkraft bis 810 N
  • Kugelumlaufführung für Querkräfte bis 4710 N (Fy) und 5600 N (Fz) sowie Momente bis 51 Nm (My)
  • Spindelsteigung 20 mm/U bei 15 mm Spindeldurchmesser für einen definierten Vorschub je Umdrehung
  • Reinraumtauglich: Klasse 6 nach ISO 14644-1

Einsatz

Für Montage, Laborautomation und Prüftechnik, wo 700 mm Hub mit definierter Kraft angefahren werden. Als Antrieb kommen Schritt- und Servomotoren in Frage, Motoranbau nach Schnittstellencode T46 für die ELGT-BS-90-700-20P. Die Einbaulage ist beliebig.

Technische Daten

TypELGT-BS-90-700-20P
Festo-Teilenummer8124431
Arbeitshub700 mm
Baugröße90
Hubreserve0 mm
Reversierspiel150 µm
Spindeldurchmesser15 mm
Spindelsteigung20 mm/U
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Kugelumlaufspindel
MotorartSchrittmotor, Servomotor
Spindel-TypKugelumlaufspindel
VariantenMetalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung, Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen
Maximale Beschleunigung15 m/s²
Maximale Drehzahl3000 1/min
Maximale Geschwindigkeit1 m/s
Wiederholgenauigkeit±0,02 mm
Einschaltdauer100%
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
SchutzartIP20
Umgebungstemperatur0 bis 50 °C
Dauervorschubkraft810 N
Flächenträgheitsmoment Iy631000 mm⁴
Flächenträgheitsmoment Iz1948000 mm⁴
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit0,2 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit0,04 Nm
Maximale Kraft Fy4710 N
Maximale Kraft Fz5600 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)17352 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)20631 N
Maximales Moment Mx65 Nm
Maximales Moment My51 Nm
Maximales Moment Mz51 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)239 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)188 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)188 Nm
Maximale Radialkraft am Antriebsschaft290 N
Maximale Vorschubkraft Fx810 N
Torsionsträgheitsmoment It151000 mm⁴
Massenträgheitsmoment JH pro Meter Hub0,2522 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,1013 kgcm²
Massenträgheitsmoment JO0,2291 kgcm²
Vorschubkonstante20 mm/U
Bewegte Masse1645 g
Produktgewicht11516 g
Grundgewicht bei 0 mm Hub4353 g
Gewichtszuschlag pro 10 mm Hub104 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse,maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Schnittstellencode AktuatorT46
Werkstoff AbschlussdeckelAluminium-Druckguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff AntriebsdeckelAluminium-Druckguss, lackiert
Werkstoff Führung SchlittenStahl
Werkstoff FührungsschieneStahl
Werkstoff SchlittenAluminium-Knetlegierung, eloxiert
Werkstoff SpindelmutterStahl
Werkstoff SpindelStahl
Gewicht13 kg
HerstellerFesto
Hersteller-Nr.ELGT-BS-90-700-20P
EAN4052568555016
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]700
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Kugelumlaufspindel
Temperaturbereich0-50 °C
Temperatur (max.)50
