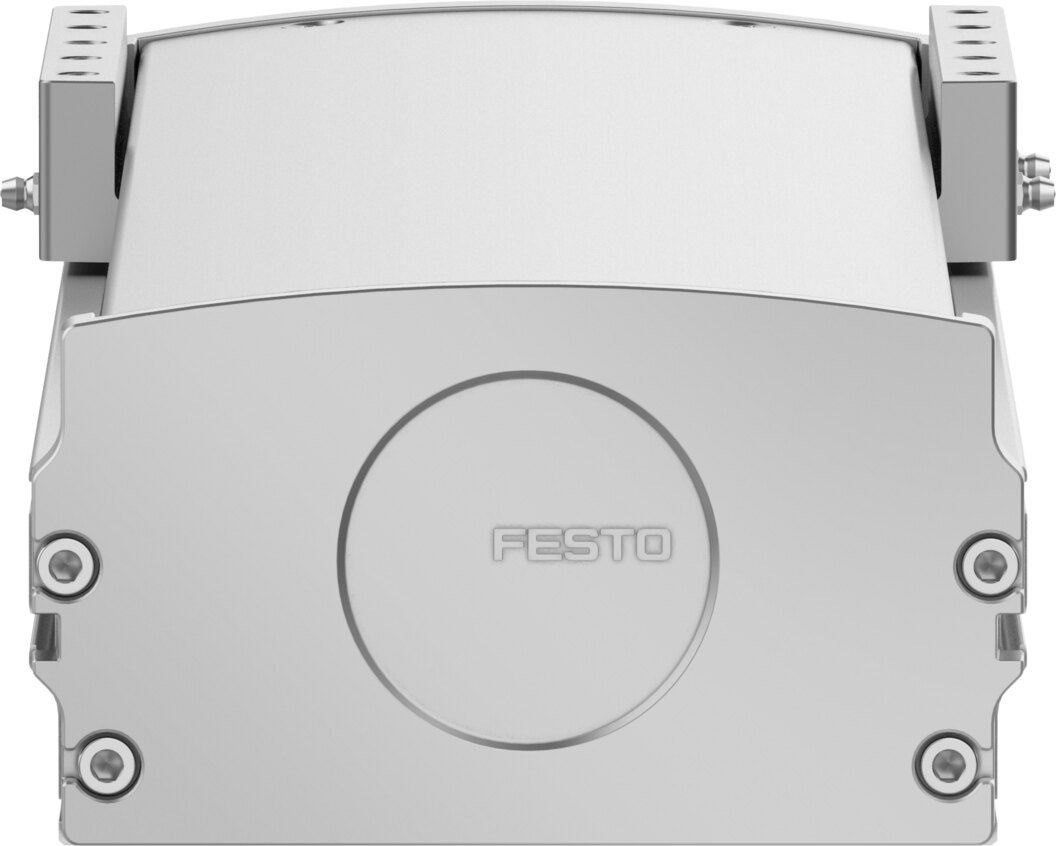

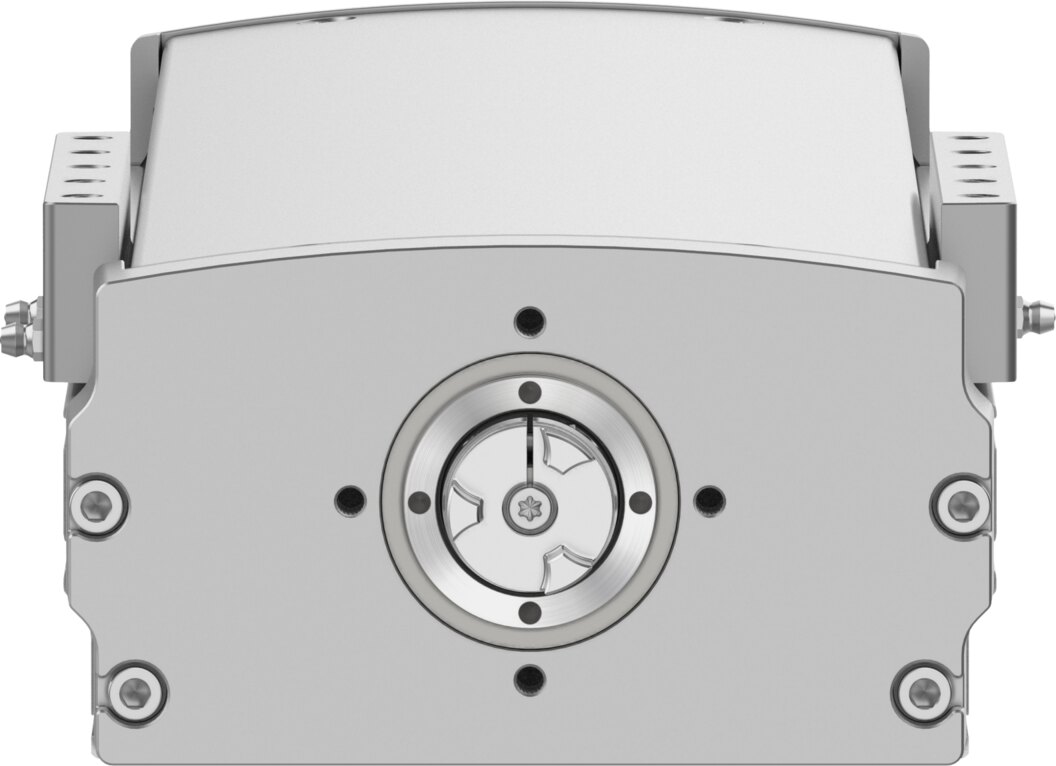

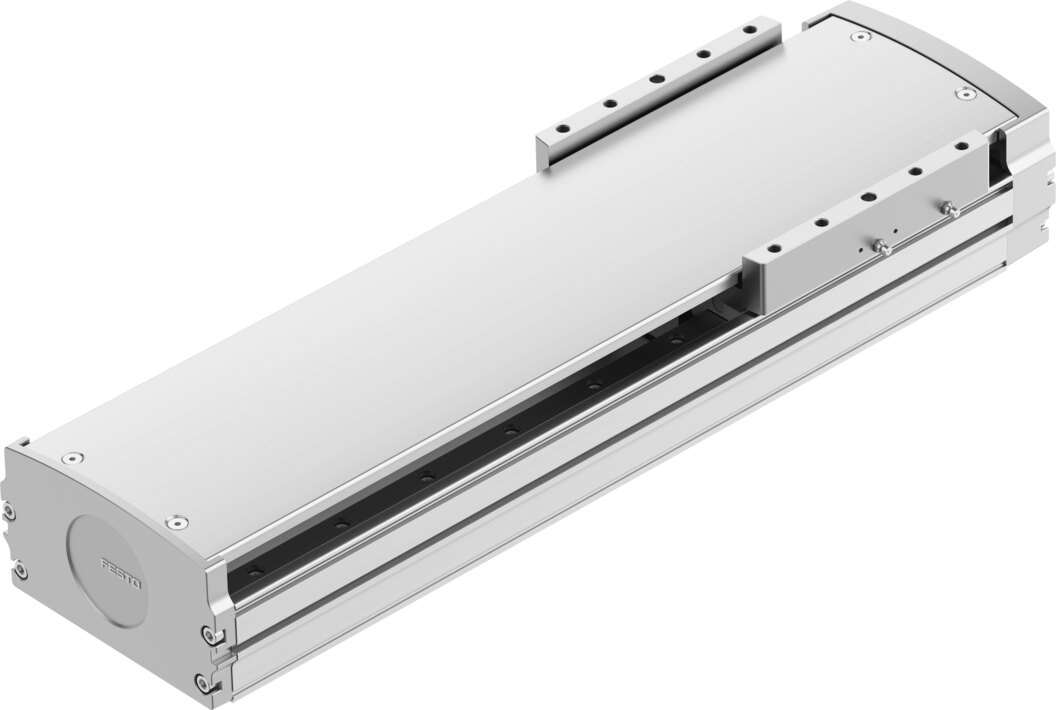

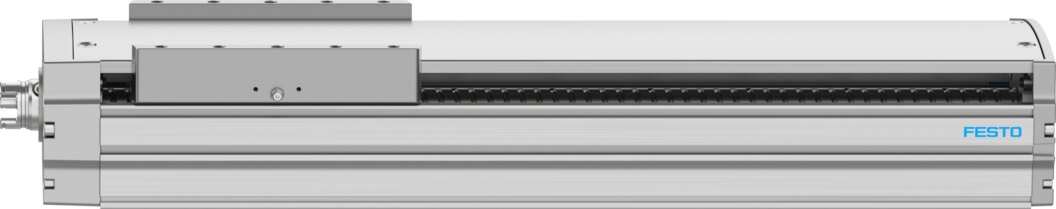

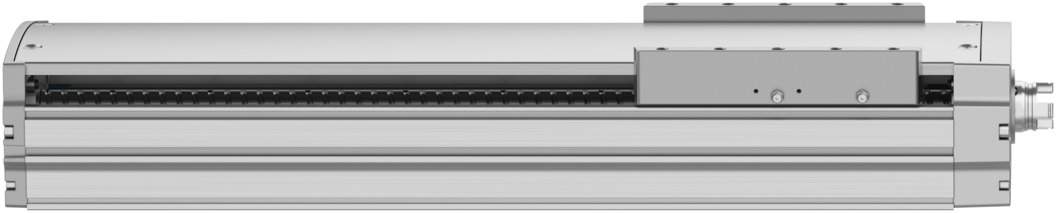

Spindelachse Baugröße 160 Hub 350 mm Steigung 20 mm ELGT-BS-160-350-20P - Festo 8124527
Die Spindelachse ELGT-BS-160-350-20P fährt bis zu 1 m/s schnell und beschleunigt mit 15 m/s² über 350 mm Arbeitshub. 1045 N Vorschubkraft und ±0,02 mm Wiederholgenauigkeit machen die Bewegung kräftig und reproduzierbar. Schutzart IP20, Umgebungstemperatur 0 bis 50 °C. Festo-Teilenummer 8124527.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
350 mm Arbeitshub, bis 1 m/s und ±0,02 mm Wiederholgenauigkeit: Mit diesen Werten setzt die Festo Spindelachse ELGT-BS-160-350-20P in Baugröße 160 an.
Das spricht für diese Achse
- Bis 1 m/s Verfahrgeschwindigkeit und 15 m/s² Beschleunigung für kurze Taktzeiten
- Wiederholgenauigkeit ±0,02 mm für reproduzierbare Positionen
- Vorschubkraft bis 1045 N
- Kugelumlaufführung für Querkräfte bis 9550 N (Fy) und 11370 N (Fz) sowie Momente bis 560 Nm (My)
- Spindelsteigung 20 mm/U bei 20 mm Spindeldurchmesser für einen definierten Vorschub je Umdrehung
- Reinraumtauglich: Klasse 8 nach ISO 14644-1
Einsatz
Die Spindel eignet sich für genaues Anfahren von Zwischenpositionen über 350 mm, etwa beim Fügen, Dosieren oder Prüfen. Als Antrieb kommen Schritt- und Servomotoren in Frage, Motoranbau nach Schnittstellencode T46 für die ELGT-BS-160-350-20P. Die Einbaulage ist beliebig.
Technische Daten
| Typ | ELGT-BS-160-350-20P |
|---|---|
| Festo-Teilenummer | 8124527 |
| Arbeitshub | 350 mm |
| Baugröße | 160 |
| Hubreserve | 0 mm |
| Reversierspiel | 150 µm |
| Spindeldurchmesser | 20 mm |
| Spindelsteigung | 20 mm/U |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | mit Kugelumlaufspindel |
| Motorart | Schrittmotor, Servomotor |
| Spindel-Typ | Kugelumlaufspindel |
| Varianten | Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung, Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen |
| Maximale Beschleunigung | 15 m/s² |
| Maximale Drehzahl | 3000 1/min |
| Maximale Geschwindigkeit | 1 m/s |
| Wiederholgenauigkeit | ±0,02 mm |
| Einschaltdauer | 100% |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 8 nach ISO 14644-1 |
| Schutzart | IP20 |
| Umgebungstemperatur | 0 bis 50 °C |
| Dauervorschubkraft | 1045 N |
| Flächenträgheitsmoment Iy | 1411000 mm⁴ |
| Flächenträgheitsmoment Iz | 15257000 mm⁴ |
| Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit | 0,4 Nm |
| Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit | 0,14 Nm |
| Maximale Kraft Fy | 9550 N |
| Maximale Kraft Fz | 11370 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 35183 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 41887 N |
| Maximales Moment Mx | 600 Nm |
| Maximales Moment My | 560 Nm |
| Maximales Moment Mz | 560 Nm |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 2210 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 2063 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 2063 Nm |
| Maximale Radialkraft am Antriebsschaft | 290 N |
| Maximale Vorschubkraft Fx | 1045 N |
| Torsionsträgheitsmoment It | 726000 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 0,9027 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 0,1013 kgcm² |
| Massenträgheitsmoment JO | 0,6342 kgcm² |
| Vorschubkonstante | 20 mm/U |
| Bewegte Masse | 3842 g |
| Produktgewicht | 16204 g |
| Grundgewicht bei 0 mm Hub | 9601 g |
| Gewichtszuschlag pro 10 mm Hub | 188 g |
| Dynamische Durchbiegung (Last bewegt) | 0,05 % der Länge der Achse,maximal 0,5 mm |
| Statische Durchbiegung (Last im Stillstand) | 0,1 % der Länge der Achse |
| Schnittstellencode Aktuator | T46 |
| Werkstoff Abschlussdeckel | Aluminium-Druckguss, lackiert |
| Werkstoff Profil | Aluminium-Knetlegierung, eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Antriebsdeckel | Aluminium-Druckguss, lackiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Stahl |
| Hersteller | Festo |
| Hersteller-Nr. | ELGT-BS-160-350-20P |
| EAN | 4052568555467 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Hub [mm] | 350 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Bauart | Elektromechanische Linearachse, mit Kugelumlaufspindel |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
