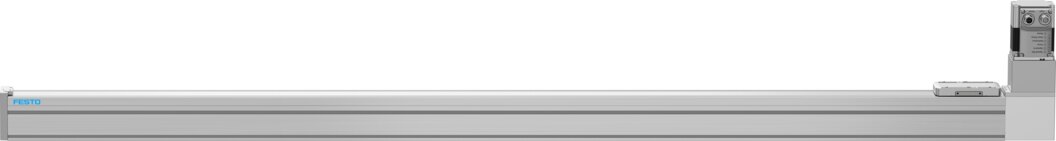

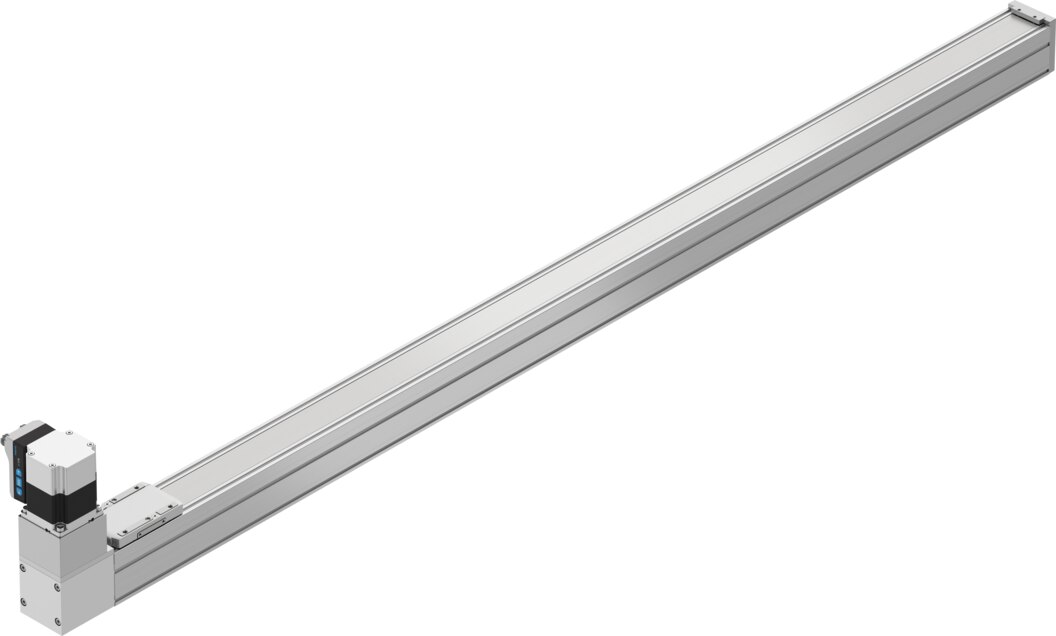

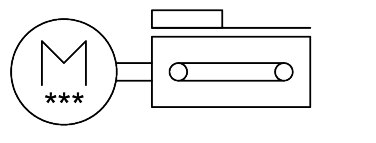

Zahnriemenachseneinheit mit integriertem Antrieb Hub 1200 mm ELGS-TB-KF-60-1200-ST-M-H1-PLK-AA - Festo 8083576

Festo ✓ Originalprodukt Neuware

Die Zahnriemenachseneinheit ELGS-TB-KF-60-1200-ST-M-H1-PLK-AA bewegt Lasten über 1200 mm Hub und fährt Positionen auf ±0,1 mm genau wieder an. Zahnriemen mit 3 mm Teilung und 78 mm/U Vorschubkonstante, Vorschubkraft bis 65 N und bis 1,3 m/s Verfahrgeschwindigkeit.

Netto
1.414,01 €
zzgl. MwSt.
1.682,67 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8083576
Hersteller-Nr. ELGS-TB-KF-60-1200-ST-M-H1-PLK-AA
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

ELGS-TB-KF-60-1200-ST-M-H1-PLK-AA ist eine Zahnriemenachseneinheit mit integriertem Antrieb von Festo mit 1200 mm Hub, Baugröße 60, bis 1,3 m/s. Der Zahnriemen mit 3 mm Teilung bringt 78 mm Vorschub je Umdrehung, damit sind Geschwindigkeiten bis 1,3 m/s bei 6 m/s² Beschleunigung möglich.

Vorteile

  • Positionen auf ±0,1 mm genau wiederholbar.
  • Bis 1,3 m/s und 6 m/s² Beschleunigung für kurze Taktzeiten.
  • Integrierter Antrieb mit Motorencoder und Endlagenerkennung.
  • Vorschubkraft bis 65 N in Bewegungsrichtung.
  • Parametrierung über IO-Link, Versorgung 24 V DC.
  • Kugelumlaufführung für Querkräfte bis 3641 N und Momente bis 29,1 Nm.

Einsatz

Die Zahnriemenachseneinheit ELGS-TB-KF-60-1200-ST-M-H1-PLK-AA braucht keinen separaten Servoregler und fährt ihre 1200 mm Hub ohne externe Antriebstechnik. Einbaulage waagrecht, Umgebungstemperatur 0 bis 50 °C. Gewicht laut Preisliste 8 kg.

Technische Daten

TypELGS-TB-KF-60-1200-ST-M-H1-PLK-AA
Antriebsritzel Wirkdurchmesser24,83 mm
Arbeitshub1200 mm
Baugröße60
Hubreserve0 mm
Zahnriemen-Dehnung0,124 %
Zahnriemen-Teilung3 mm
Einbaulagewaagrecht
FührungKugelumlaufführung
Konstruktiver Aufbaumit Zahnriemen, mit integriertem Antrieb
MotorartSchrittmotor
PositionserkennungMotorencoder, für Näherungsschalter
ReferenzierungFestanschlag-Block positiv, Festanschlag-Block negativ
RotorlagegeberEncoder absolut single turn
Rotorlagegeber Messprinzipmagnetisch
TemperaturüberwachungAbschaltung bei Übertemperatur, Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Zusätzliche FunktionenBedienoberfläche, Integrierte Endlagenerkennung
AnzeigeLED
BetriebsbereitschaftsanzeigeLED
Maximale Beschleunigung6 m/s²
Maximale Geschwindigkeit1,3 m/s
Geschwindigkeit Speed Press0,026 m/s
Wiederholgenauigkeit±0,1 mm
Eigenschaften digitale Logikausgängekonfigurierbar, nicht galvanisch getrennt
Einschaltdauer100%
IsolationsschutzklasseB
Maximaler Strom digitale Logikausgänge100 mA
Maximale Stromaufnahme5300 mA
Maximale Stromaufnahme Logik0,3 A
Nennspannung DC24 V
Nennstrom5,3 A
ParametrierschnittstelleIO-Link, Bedienoberfläche
Rotorlagegeber Auflösung16 bit
Zulässige Spannungsschwankungen+/- 15 %
Spannungsversorgung, AnschlussartStecker
Spannungsversorgung, AnschlusstechnikM12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern4
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV, nach UK RoHS Vorschriften
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
LABS-KonformitätVDMA24364-Zone III
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 7 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeit0 - 90 %
SchutzartIP40
SchutzklasseIII
Umgebungstemperatur0 bis 50 °C
Hinweis zur UmgebungstemperaturOberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
Flächenmomente zweiten Grades Iy441000 mm⁴
Flächenmomente zweiten Grades Iz542000 mm⁴
Maximale Kraft Fy3641 N
Maximale Kraft Fz3641 N
Maximale Kraft Fy Gesamtachse600 N
Maximale Kraft Fz Gesamtachse1800 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)13400 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)13400 N
Maximales Moment Mx29,1 Nm
Maximales Moment My31,8 Nm
Maximales Moment Mz31,8 Nm
Maximales Moment Mx Gesamtachse29,1 Nm
Maximales Moment My Gesamtachse31,8 Nm
Maximales Moment Mz Gesamtachse31,8 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)107 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)117 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)117 Nm
Maximale Vorschubkraft Fx65 N
Richtwert Nutzlast, waagrecht4 kg
Torsionsträgheitsmoment It29800 mm⁴
Vorschubkonstante78 mm/U
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse482 g
Bewegte Masse bei 0 mm Hub482 g
Gewicht Schlitten139 g
Produktgewicht8115 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse, maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Anzahl digitale Logikausgänge 24 V DC2
Anzahl digitale Logikeingänge2
Spezifikation Logikeingangin Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang24 V
IO-Link, SIO-Mode UnterstützungJa
Eigenschaften Logikeingangkonfigurierbar, nicht galvanisch getrennt
IO-Link, ProtokollversionDevice V 1.1
IO-Link, Communication modeCOM3 (230,4 kBaud)
IO-Link, Port classA
IO-Link, Anzahl Ports1
IO-Link, Prozessdatenbreite OUT2 Byte
IO-Link, Prozessdateninhalt OUTMove in 1 bit, Move out 1 bit, Quit Error 1 bit, Move Intermediate 1 bit
IO-Link, Prozessdatenbreite IN2 Byte
IO-Link, Prozessdateninhalt INState Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
IO-Link, Servicedateninhalt IN32 bit Force, 32 bit Position, 32 bit Speed
IO-Link, minimale Zykluszeit1 ms
IO-Link, Datenspeicher benötigt500 byte
Maximale Leitungslänge15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb
Schaltlogik AusgängePNP (plusschaltend)
Schaltlogik EingängePNP (plusschaltend)
IO-Link, Connection technologyStecker
Logikschnittstelle, AnschlussartStecker
Logikschnittstelle, AnschlusstechnikM12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern8
Befestigungsartmit Innengewinde, mit Zentrierhülse und -stift, mit Zubehör
Werkstoff AbschlussdeckelAluminium-Druckguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff Abdeckbandrostfreier Edelbandstahl
Werkstoff AntriebsdeckelAluminium-Druckguss, lackiert
Werkstoff Führung SchlittenVergütungsstahl
Werkstoff FührungsschieneVergütungsstahl
Werkstoff Riemenscheibenhochlegierter Stahl rostfrei
Werkstoff SchlittenAluminium-Druckguss
Werkstoff ZahnriemenPolychloroprene mit Glasfaser
Gewicht (Preisliste)8 kg
Gewicht8 kg
HerstellerFesto
Hersteller-Nr.ELGS-TB-KF-60-1200-ST-M-H1-PLK-AA
EAN4052568458478
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]1200
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Zahnriemen
Betriebsspannung24 V DC
Temperaturbereich0-50 °C
Temperatur (max.)50
