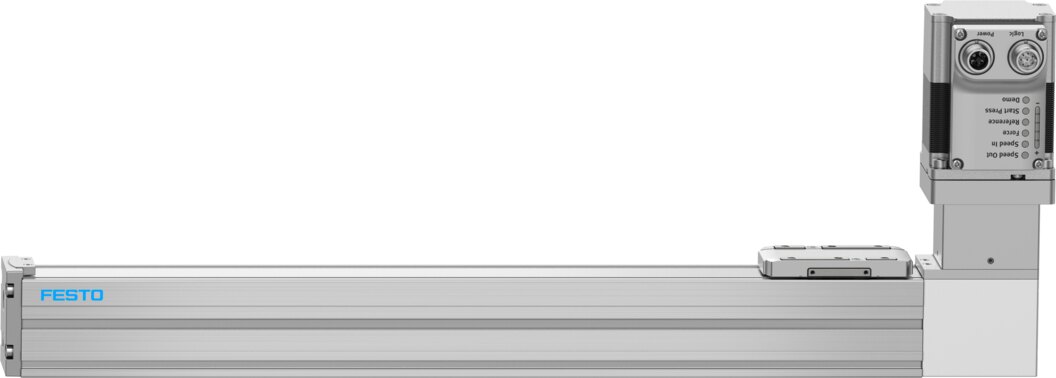

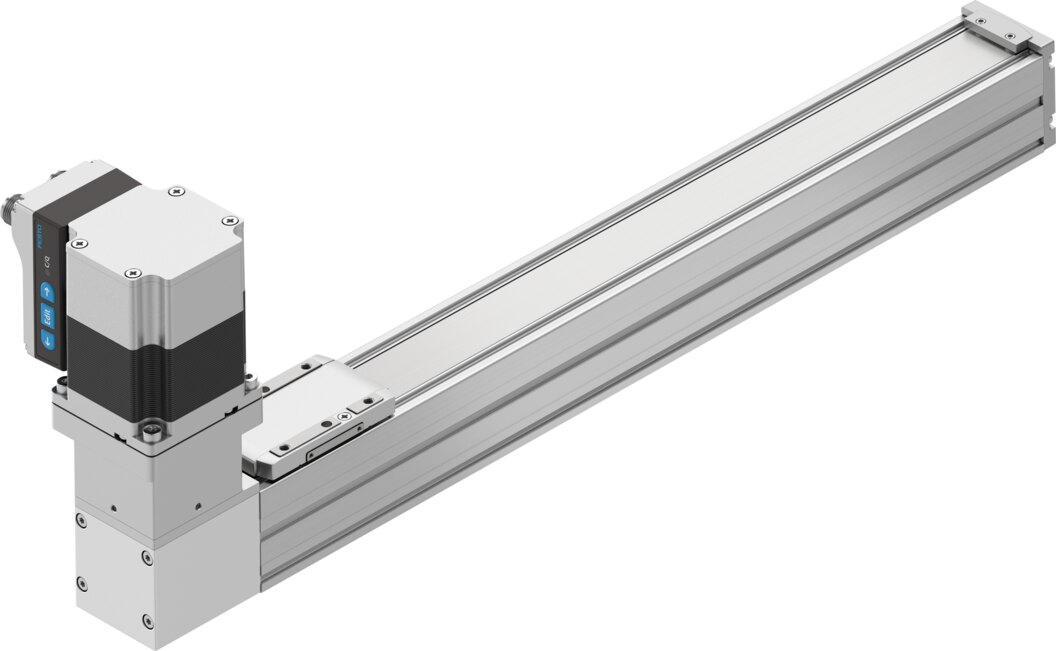

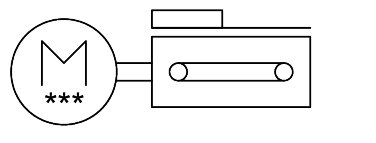

Zahnriemenachseneinheit ELGS-TB-KF-45-300-ST-M-H1-PLK-AA - Festo 8083666

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Zahnriemenachseneinheit ELGS-TB-KF-45-300-ST-M-H1-PLK-AA - Festo 8083666

Name: Zahnriemenachseneinheit ELGS-TB-KF-45-300-ST-M-H1-PLK-AA - Festo 8083666
Brand: Festo
SKU: FES-8083666
Price: 1178.46 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Netto

1.178,46 €

zzgl. MwSt.

1.402,37 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8083666

Hersteller-Nr. ELGS-TB-KF-45-300-ST-M-H1-PLK-AA

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Technische Daten

Antriebsritzel Wirkdurchmesser	19,1 mm
Arbeitshub	300 mm
Baugröße	45
Hubreserve	0 mm
Zahnriemen-Dehnung	0,187 %
Zahnriemen-Teilung	2 mm
Einbaulage	waagrecht
Führung	Kugelumlaufführung
Konstruktiver Aufbau	mit Zahnriemen, mit integriertem Antrieb
Motorart	Schrittmotor
Positionserkennung	Motorencoder, für Näherungsschalter
Referenzierung	Festanschlag-Block positiv, Festanschlag-Block negativ
Rotorlagegeber	Encoder absolut single turn
Rotorlagegeber Messprinzip	magnetisch
Temperaturüberwachung	Abschaltung bei Übertemperatur, Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Zusätzliche Funktionen	Bedienoberfläche, Integrierte Endlagenerkennung
Anzeige	LED
Betriebsbereitschaftsanzeige	LED
Max. Beschleunigung	6 m/s²
Max. Geschwindigkeit	1,2 m/s
Geschwindigkeit „Speed Press“	0,024 m/s
Wiederholgenauigkeit	±0,1 mm
Eigenschaften digitale Logikausgänge	konfigurierbar, nicht galvanisch getrennt
Einschaltdauer	100%
Isolationsschutzklasse	B
Max. Strom digitale Logikausgänge	100 mA
Max. Stromaufnahme	5300 mA
Max. Stromaufnahme Logik	0,3 A
Nennspannung DC	24 V
Nennstrom	5,3 A
Parametrierschnittstelle	IO-Link, Bedienoberfläche
Rotorlagegeber Auflösung	16 bit
Zulässige Spannungsschwankungen	+/- 15 %
Spannungsversorgung, Anschlussart	Stecker
Spannungsversorgung, Anschlusstechnik	M12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern	4
Spannungsversorgung, Anschlussbild	00995989
Zulassung	RCM Mark
KC-Zeichen	KC-EMV
CE-Zeichen (siehe Konformitätserklärung)	nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK Vorschriften für EMV, nach UK RoHS Vorschriften
Schwingfestigkeit	Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit	Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
LABS-Konformität	VDMA24364-Zone III
Reinraumtauglichkeit, gemessen nach ISO 14644-14	Klasse 7 nach ISO 14644-1
Lagertemperatur	-20 ... 60 °C
Relative Luftfeuchtigkeit	0 - 90 %
Schutzart	IP40
Schutzklasse	III
Umgebungstemperatur	0 ... 50 °C
Hinweis zur Umgebungstemperatur	Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
Flächenmomente 2. Grades Iy	140000 mm⁴
Flächenmomente 2. Grades Iz	170000 mm⁴
Max. Kraft Fy	880 N
Max. Kraft Fz	880 N
Max. Kraft Fy Gesamtachse	300 N
Max. Kraft Fz Gesamtachse	600 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	3240 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	3240 N
Max. Moment Mx	5,5 Nm
Max. Moment My	4,7 Nm
Max. Moment Mz	4,7 Nm
Max. Moment Mx Gesamtachse	5,5 Nm
Max. Moment My Gesamtachse	4,7 Nm
Max. Moment Mz Gesamtachse	4,7 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	20 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	17 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	17 Nm
Max. Vorschubkraft Fx	75 N
Richtwert Nutzlast, waagrecht	2,5 kg
Torsionsträgheitsmoment It	8500 mm⁴
Vorschubkonstante	60 mm/U
Referenzlebensdauer	5000 km
Wartungsintervall	Lebensdauerschmierung
Bewegte Masse	169 g
Bewegte Masse bei 0 mm Hub	169 g
Gewicht Schlitten	55 g
Produktgewicht	2480 g
Dynamische Durchbiegung (Last bewegt)	0,05 % der Länge der Achse,maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)	0,1 % der Länge der Achse
Anzahl digitale Logikausgänge 24 V DC	2
Anzahl digitale Logikeingänge	2
Spezifikation Logikeingang	in Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang	24 V
IO-Link, SIO-Mode Unterstützung	Ja
Eigenschaften Logikeingang	konfigurierbar, nicht galvanisch getrennt
IO-Link, Protokollversion	Device V 1.1
IO-Link, Communication mode	COM3 (230,4 kBaud)
IO-Link, Port class	A
IO-Link, Anzahl Ports	1
IO-Link, Prozessdatenbreite OUT	2 Byte
IO-Link, Prozessdateninhalt OUT	Move in 1 bit, Move out 1 bit, Quit Error 1 bit, Move Intermediate 1 bit
IO-Link, Prozessdatenbreite IN	2 Byte
IO-Link, Prozessdateninhalt IN	State Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
IO-Link, Servicedateninhalt IN	32 bit Force, 32 bit Position, 32 bit Speed
IO-Link, minimale Zykluszeit	1 ms
IO-Link, Datenspeicher benötigt	500 byte
Max. Leitungslänge	15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb
Schaltlogik Ausgänge	PNP (plusschaltend)
Schaltlogik Eingänge	PNP (plusschaltend)
IO-Link, Connection technology	Stecker
Logikschnittstelle, Anschlussart	Stecker
Logikschnittstelle, Anschlusstechnik	M12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern	8
Logikschnittstelle, Anschlussbild	00992264
Befestigungsart	mit Innengewinde, mit Zentrierhülse und -stift, mit Zubehör
Werkstoff Abschlussdeckel	Aluminium-Druckguss, lackiert
Werkstoff Profil	Aluminium-Knetlegierung, eloxiert
Werkstoff-Hinweis	RoHS konform
Werkstoff Abdeckband	rostfreier Edelbandstahl
Werkstoff Antriebsdeckel	Aluminium-Druckguss, lackiert
Werkstoff Führung Schlitten	Vergütungsstahl
Werkstoff Führungsschiene	Vergütungsstahl
Werkstoff Riemenscheiben	hochlegierter Stahl rostfrei
Werkstoff Schlitten	Aluminium-Druckguss
Werkstoff Zahnriemen	Polychloroprene mit Glasfaser
Gewicht	2,5 kg
Hersteller	Festo
Hersteller-Nr.	ELGS-TB-KF-45-300-ST-M-H1-PLK-AA
EAN	4052568458522
Zolltarifnummer	84798997
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
