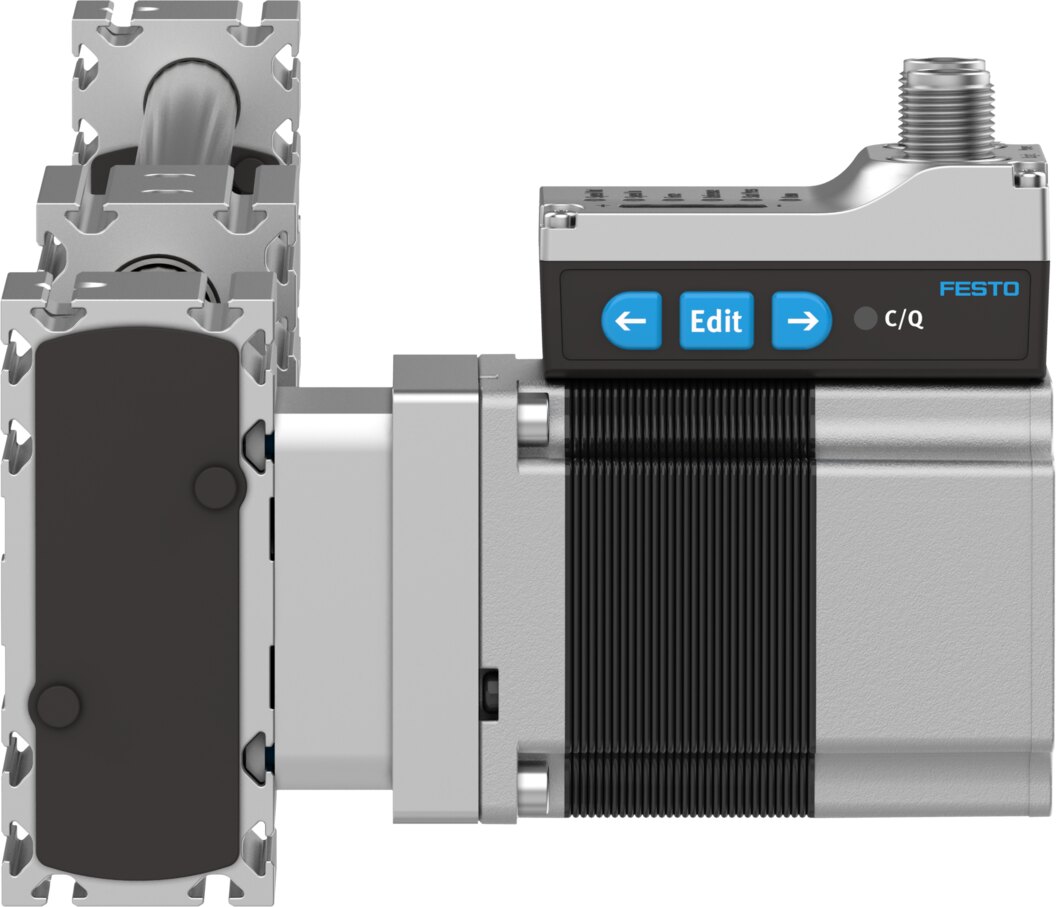

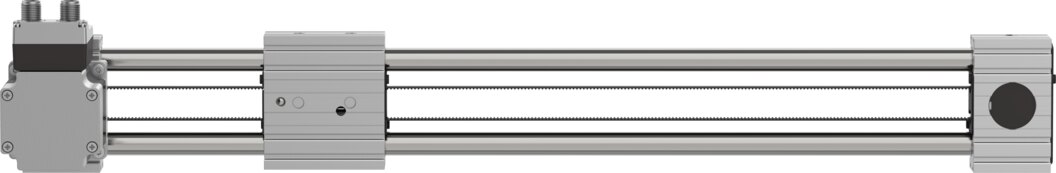

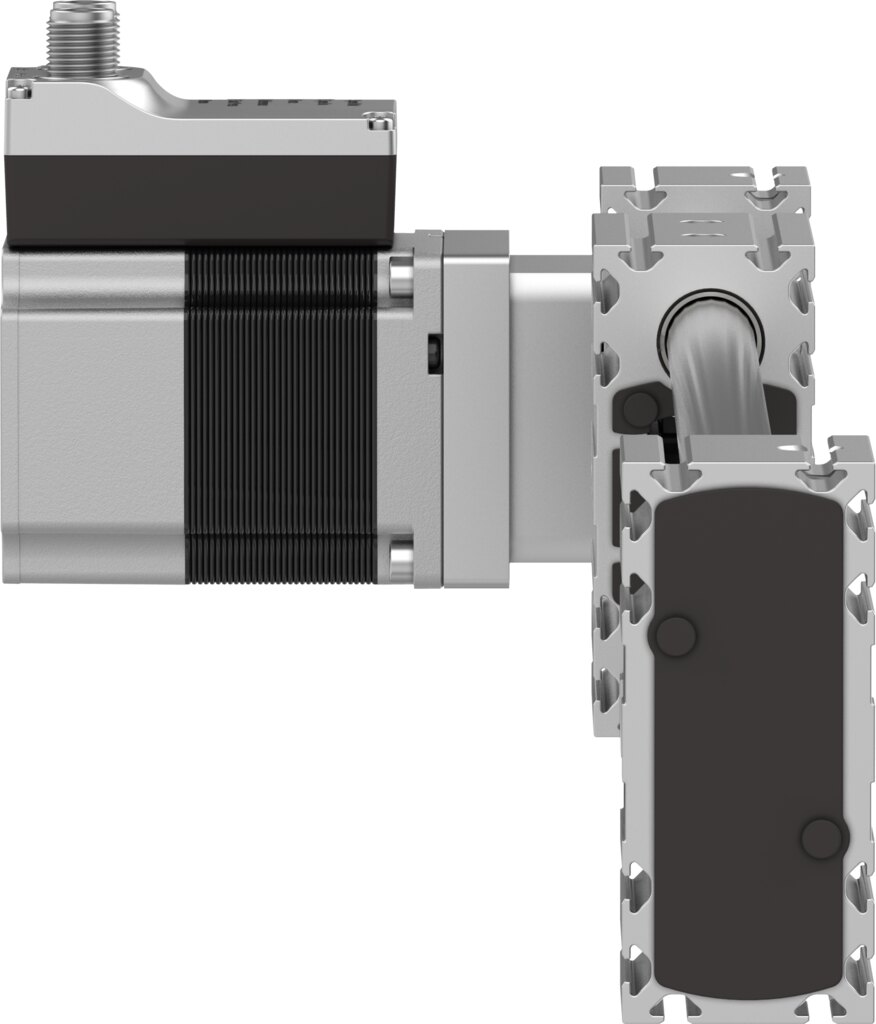

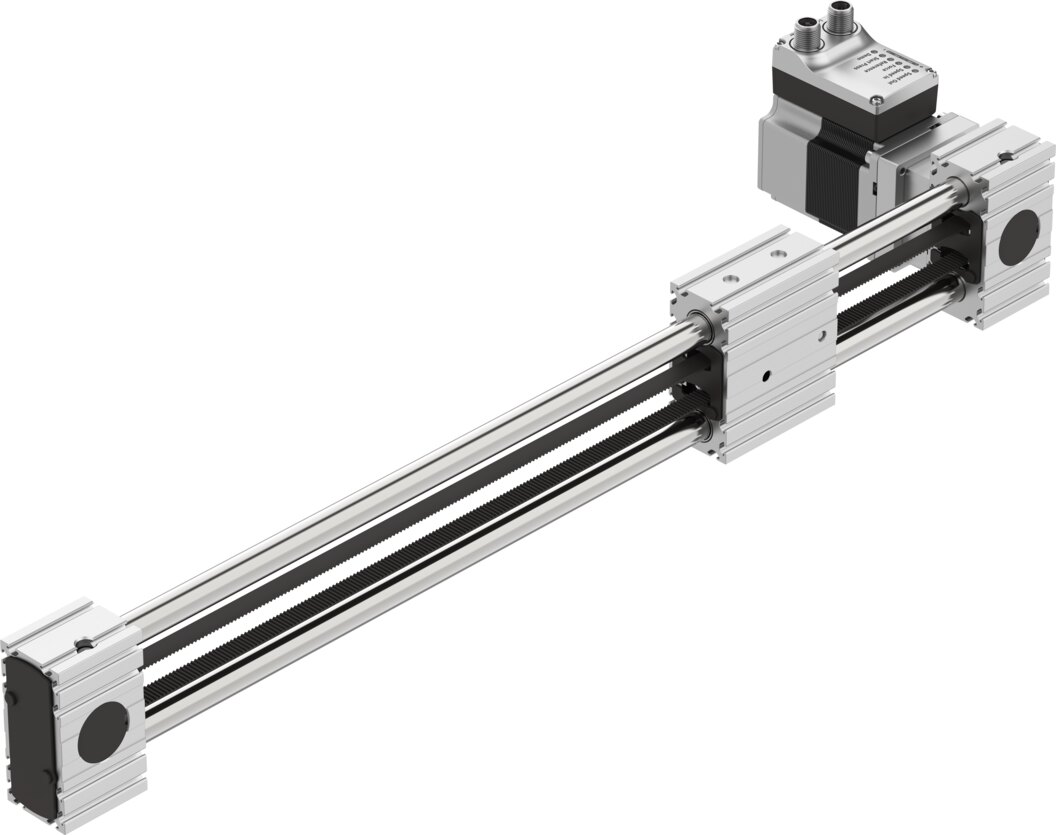

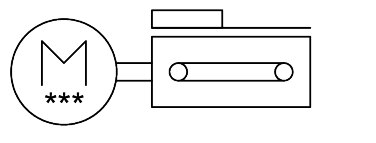

Zahnriemenachseneinheit ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR - Festo 8083935
Netto
zzgl. MwSt.
1.383,45 € inkl. 19 % MwSt., zzgl. Versand
1.162,56 €
Artikel
FES-8083935
Hersteller-Nr.
ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Antriebsritzel Wirkdurchmesser | 18,46 mm |
|---|---|
| Arbeitshub | 500 mm |
| Baugröße | 35 |
| Zahnriemen-Dehnung | 0,094 % |
| Zahnriemen-Teilung | 2 mm |
| Einbaulage | waagrecht |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | mit Zahnriemen, mit integriertem Antrieb |
| Motorart | Schrittmotor |
| Positionserkennung | Motorencoder, für Näherungsschalter |
| Referenzierung | Festanschlag-Block positiv, Festanschlag-Block negativ |
| Rotorlagegeber | Encoder absolut single turn |
| Rotorlagegeber Messprinzip | magnetisch |
| Temperaturüberwachung | Abschaltung bei Übertemperatur, Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang |
| Zusätzliche Funktionen | Bedienoberfläche, Integrierte Endlagenerkennung |
| Anzeige | LED |
| Betriebsbereitschaftsanzeige | LED |
| Max. Beschleunigung | 8,5 m/s² |
| Max. Geschwindigkeit | 1,2 m/s |
| Geschwindigkeit „Speed Press“ | 0,024 m/s |
| Wiederholgenauigkeit | ±0,1 mm |
| Eigenschaften digitale Logikausgänge | konfigurierbar, nicht galvanisch getrennt |
| Einschaltdauer | 100% |
| Isolationsschutzklasse | B |
| Max. Strom digitale Logikausgänge | 100 mA |
| Max. Stromaufnahme | 5300 mA |
| Max. Stromaufnahme Logik | 0,3 A |
| Nennspannung DC | 24 V |
| Nennstrom | 5,3 A |
| Parametrierschnittstelle | IO-Link, Bedienoberfläche |
| Rotorlagegeber Auflösung | 16 bit |
| Zulässige Spannungsschwankungen | +/- 15 % |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M12x1, T-codiert nach EN 61076-2-111 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Spannungsversorgung, Anschlussbild | 00995989 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV, nach UK RoHS Vorschriften |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur | -20 ... 60 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schutzart | IP20 |
| Schutzklasse | III |
| Umgebungstemperatur | 0 ... 50 °C |
| Hinweis zur Umgebungstemperatur | Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten. |
| Flächenmomente 2. Grades Iy | 3770 mm⁴ |
| Flächenmomente 2. Grades Iz | 4190 mm⁴ |
| Max. Kraft Fy | 50 N |
| Max. Kraft Fz | 50 N |
| Max. Moment Mx | 2,5 Nm |
| Max. Moment My | 8 Nm |
| Max. Moment Mz | 8 Nm |
| Max. Vorschubkraft Fx | 50 N |
| Richtwert Nutzlast, waagrecht | 2,8 kg |
| Vorschubkonstante | 58 mm/U |
| Referenzlebensdauer | 5000 km |
| Wartungsintervall | Lebensdauerschmierung |
| Zuschlag bewegte Masse pro 10 mm Hub | 0,31 g |
| Produktgewicht | 3740 g |
| Anzahl digitale Logikausgänge 24 V DC | 2 |
| Anzahl digitale Logikeingänge | 2 |
| Spezifikation Logikeingang | in Anlehnung an IEC 61131-2, Typ 1 |
| Arbeitsbereich Logikeingang | 24 V |
| IO-Link, SIO-Mode Unterstützung | Ja |
| Eigenschaften Logikeingang | konfigurierbar, nicht galvanisch getrennt |
| IO-Link, Protokollversion | Device V 1.1 |
| IO-Link, Communication mode | COM3 (230,4 kBaud) |
| IO-Link, Port class | A |
| IO-Link, Anzahl Ports | Device 1 |
| IO-Link, Prozessdatenbreite OUT | 2 Byte |
| IO-Link, Prozessdateninhalt OUT | Move in 1 bit, Move out 1 bit, Quit Error 1 bit, Move Intermediate 1 bit |
| IO-Link, Prozessdatenbreite IN | 2 Byte |
| IO-Link, Prozessdateninhalt IN | State Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit |
| IO-Link, Servicedateninhalt IN | 32 bit Force, 32 bit Position, 32 bit Speed |
| IO-Link, minimale Zykluszeit | 1 ms |
| IO-Link, Datenspeicher benötigt | 500 byte |
| Max. Leitungslänge | 15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb |
| Schaltlogik Ausgänge | PNP (plusschaltend) |
| Schaltlogik Eingänge | PNP (plusschaltend) |
| IO-Link, Connection technology | Stecker |
| Logikschnittstelle, Anschlussart | Stecker |
| Logikschnittstelle, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Logikschnittstelle, Anzahl Pole/Adern | 8 |
| Logikschnittstelle, Anschlussbild | 00992264 |
| Befestigungsart | Profilbefestigung |
| Werkstoff Profil | Aluminium-Knetlegierung, eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Zahnriemenklemmkörper | Berylliumbronze |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Gewicht | 3,6 kg |
| Hersteller | Festo |
| Hersteller-Nr. | ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR |
| EAN | 4052568458188 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
