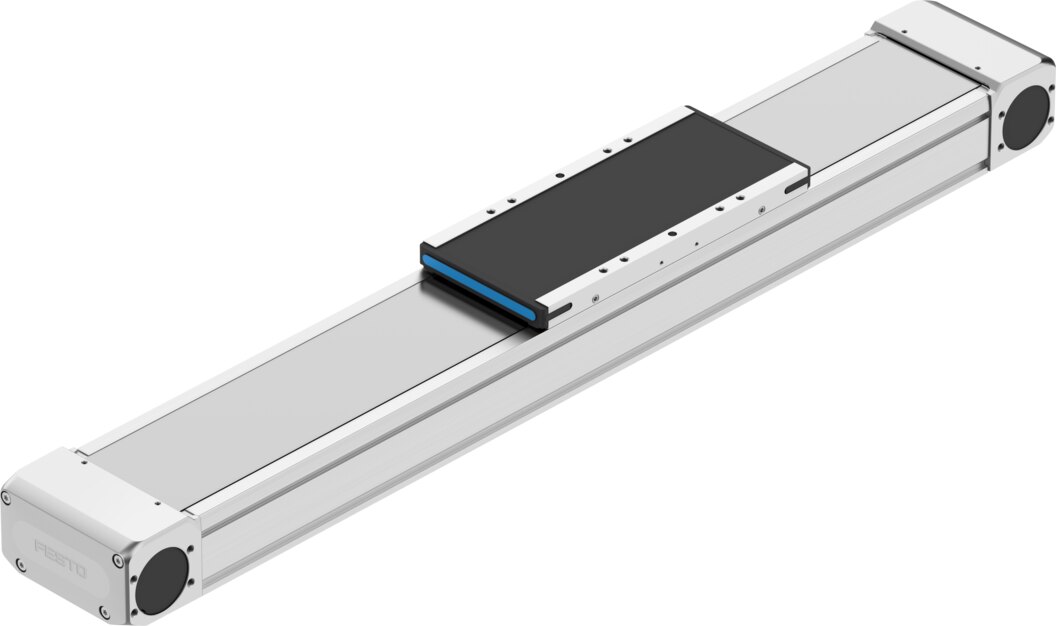

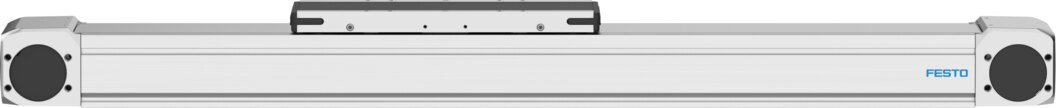

Zahnriemenachse ELGD-TB-KF-WD-120-300-0H-L-PU2 - Festo 8192385

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Zahnriemenachse ELGD-TB-KF-WD-120-300-0H-L-PU2 - Festo 8192385

Name: Zahnriemenachse ELGD-TB-KF-WD-120-300-0H-L-PU2 - Festo 8192385
Brand: Festo
SKU: FES-8192385
Price: 1664.90 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Netto

1.664,90 €

zzgl. MwSt.

1.981,23 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8192385

Hersteller-Nr. ELGD-TB-KF-WD-120-300-0H-L-PU2

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Technische Daten

Antriebsritzel Wirkdurchmesser	38,2 mm
Arbeitshub	300 mm
Baugröße	120
Hubreserve	0 mm
Zahnriemen-Teilung	5 mm
Einbaulage	beliebig
Führung	Kugelumlaufführung
Konstruktiver Aufbau	mit Zahnriemen
Motorart	Schrittmotor, Servomotor
Messprinzip Wegmesssystem	inkremental
Positionserkennung	für induktive Sensoren
Max. Beschleunigung	100 m/s²
Max. Geschwindigkeit	3 m/s
Wiederholgenauigkeit	±0,04 mm
Einschaltdauer	100%
LABS-Konformität	VDMA24364-C1-L
Eignung zur Produktion von Li-Ionen Batterien	Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14	Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 6 nach ISO 14644-1
Lagertemperatur	-20 ... 60 °C
Schutzart	IP40
Umgebungstemperatur	0 ... 60 °C
Aufprallenergie in den Endlagen	0,001 J
Hinweis zur Aufprallenergie in den Endlagen	Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Flächenmomente 2. Grades Iy	770000 mm⁴
Flächenmomente 2. Grades Iz	5801000 mm⁴
Max. Antriebsmoment	9,55 Nm
Max. Kraft Fy	8000 N
Max. Kraft Fz	7200 N
Max. Kraft Fy Gesamtachse	5914 N
Max. Kraft Fz Gesamtachse	5280 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	35153 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	35153 N
Max. Leerlauf- Verschiebewiderstand	72,1 N
Max. Moment Mx	330 Nm
Max. Moment My	600 Nm
Max. Moment Mz	540 Nm
Max. Moment Mx Gesamtachse	290 Nm
Max. Moment My Gesamtachse	563 Nm
Max. Moment Mz Gesamtachse	527 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	1459 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	1920 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	1920 Nm
Abstand Schlittenoberfläche zur Führungsmitte	51 mm
Max. Vorschubkraft Fx	500 N
Leerlaufantriebsmoment	1,38 Nm
Torsionsträgheitsmoment It	383100 mm⁴
Massenträgheitsmoment JH pro Meter Hub	0,876 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast	3,648 kgcm²
Massenträgheitsmoment JO	9,1687 kgcm²
Vorschubkonstante	120 mm/U
Referenzlebensdauer	5000 km
Wartungsintervall	Lebensdauerschmierung
Bewegte Masse	2250 g
Produktgewicht	8835 g
Grundgewicht bei 0 mm Hub	6495 g
Gewichtszuschlag pro 10 mm Hub	78 g
Dynamische Durchbiegung (Last bewegt)	0,05 % der Länge der Achse,maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)	0,1 % der Länge der Achse
Schnittstellencode Aktuator	N48
Werkstoff Abschlussdeckel	Aluminium-Kokillenguss, lackiert
Werkstoff Profil	Aluminium-Knetlegierung, eloxiert
Werkstoff-Hinweis	RoHS konform
Werkstoff Abdeckband	hochlegierter Stahl rostfrei
Werkstoff Antriebsdeckel	Aluminium-Kokillenguss, lackiert
Werkstoff Führung Schlitten	Stahl
Werkstoff Führungsschiene	Stahl
Werkstoff Riemenscheiben	hochlegierter Stahl rostfrei
Werkstoff Schlitten	Aluminium-Knetlegierung
Werkstoff Zahnriemen	Polyurethan mit Stahlcord
Gewicht	9 kg
Hersteller	Festo
Hersteller-Nr.	ELGD-TB-KF-WD-120-300-0H-L-PU2
EAN	4052568776060
Zolltarifnummer	84799070
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
