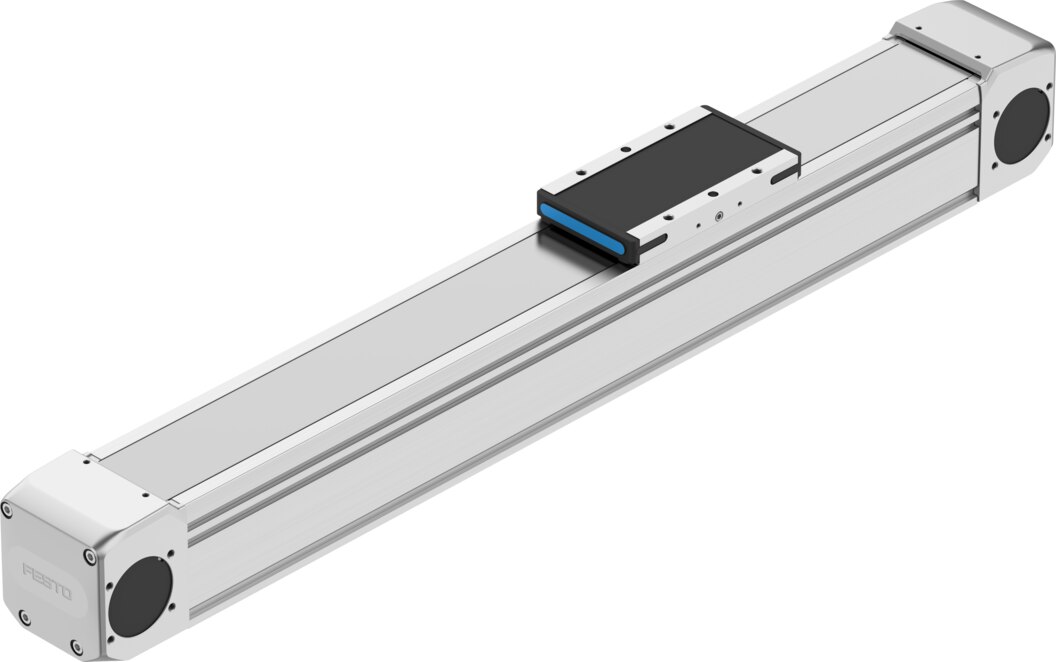

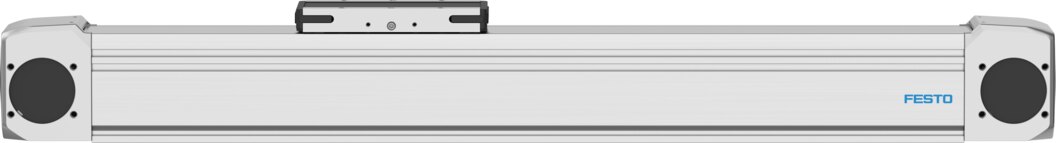

Zahnriemenachse Hub 300 mm bis 3 m/s ELGD-TB-KF-80-300-0H-PU2 - Festo 8192355

Festo ✓ Originalprodukt Neuware

Mit 300 mm Hub und ±0,04 mm Wiederholgenauigkeit übernimmt die Zahnriemenachse ELGD-TB-KF-80-300-0H-PU2 exakte Positionieraufgaben. Zahnriemen mit 5 mm Teilung und 135 mm/U Vorschubkonstante, Vorschubkraft bis 800 N und bis 3 m/s Verfahrgeschwindigkeit.

Netto
1.009,32 €
zzgl. MwSt.
1.201,09 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8192355
Hersteller-Nr. ELGD-TB-KF-80-300-0H-PU2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Festo Zahnriemenachse ELGD-TB-KF-80-300-0H-PU2 im Überblick: 300 mm Hub, Baugröße 80, bis 3 m/s. Der Zahnriemen mit 5 mm Teilung bringt 135 mm Vorschub je Umdrehung, damit sind Geschwindigkeiten bis 3 m/s bei 100 m/s² Beschleunigung möglich.

Vorteile

  • Wiederholgenauigkeit ±0,04 mm über den gesamten Hub von 300 mm.
  • Kurze Zyklen mit bis zu 3 m/s und 100 m/s².
  • Vorschubkraft bis 800 N in Bewegungsrichtung.
  • Kugelumlaufführung für Querkräfte bis 4200 N und Momente bis 106 Nm.
  • Lebensdauerschmierung, Referenzlebensdauer 5000 km.
  • Reinraumklasse 6 nach ISO 14644-1 (Absaugung: Klasse 4).

Einsatz

In Portalen und Umsetzern fährt die Zahnriemenachse ELGD-TB-KF-80-300-0H-PU2 ihre 300 mm Hub mit hoher Dynamik. Einbaulage beliebig, Umgebungstemperatur 0 bis 60 °C. Ausgelegt für den Anbau von Schritt- und Servomotoren. Gewicht laut Preisliste 7 kg.

Technische Daten

TypELGD-TB-KF-80-300-0H-PU2
Antriebsritzel Wirkdurchmesser42,97 mm
Arbeitshub300 mm
Baugröße80
Hubreserve0 mm
Zahnriemen-Teilung5 mm
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Zahnriemen
MotorartSchrittmotor, Servomotor
Messprinzip Wegmesssysteminkremental
Positionserkennungfür induktive Sensoren
Maximale Beschleunigung100 m/s²
Maximale Geschwindigkeit3 m/s
Wiederholgenauigkeit±0,04 mm
Einschaltdauer100%
LABS-KonformitätVDMA24364-C1-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 6 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
SchutzartIP40
Umgebungstemperatur0 bis 60 °C
Aufprallenergie in den Endlagen0,00025 J
Hinweis zur Aufprallenergie in den EndlagenBei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Flächenmomente zweiten Grades Iy1213000 mm⁴
Flächenmomente zweiten Grades Iz2052000 mm⁴
Maximales Antriebsmoment17,2 Nm
Maximale Kraft Fy4200 N
Maximale Kraft Fz4200 N
Maximale Kraft Fy Gesamtachse2800 N
Maximale Kraft Fz Gesamtachse3500 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)17576 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)17576 N
Maximaler Leerlauf- Verschiebewiderstand55,8 N
Maximales Moment Mx106 Nm
Maximales Moment My42 Nm
Maximales Moment Mz42 Nm
Maximales Moment Mx Gesamtachse106 Nm
Maximales Moment My Gesamtachse80 Nm
Maximales Moment Mz Gesamtachse79 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)422 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)162 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)162 Nm
Abstand Schlittenoberfläche zur Führungsmitte62 mm
Maximale Vorschubkraft Fx800 N
Leerlaufantriebsmoment1,2 Nm
Torsionsträgheitsmoment It405000 mm⁴
Massenträgheitsmoment JH pro Meter Hub1,12563 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast4,6161 kgcm²
Massenträgheitsmoment JO7,5216 kgcm²
Vorschubkonstante135 mm/U
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse1117 g
Produktgewicht7085 g
Grundgewicht bei 0 mm Hub4715 g
Gewichtszuschlag pro 10 mm Hub79 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse, maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Schnittstellencode AktuatorL48
Werkstoff AbschlussdeckelAluminium-Kokillenguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff Abdeckbandhochlegierter Stahl rostfrei
Werkstoff AntriebsdeckelAluminium-Kokillenguss, lackiert
Werkstoff Führung SchlittenStahl
Werkstoff FührungsschieneStahl
Werkstoff Riemenscheibenhochlegierter Stahl rostfrei
Werkstoff SchlittenAluminium-Knetlegierung
Werkstoff ZahnriemenPolyurethan mit Stahlcord
Gewicht (Preisliste)7 kg
Gewicht7 kg
HerstellerFesto
Hersteller-Nr.ELGD-TB-KF-80-300-0H-PU2
EAN4052568645014
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]300
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Zahnriemen
Temperaturbereich0-60 °C
Temperatur (max.)60
