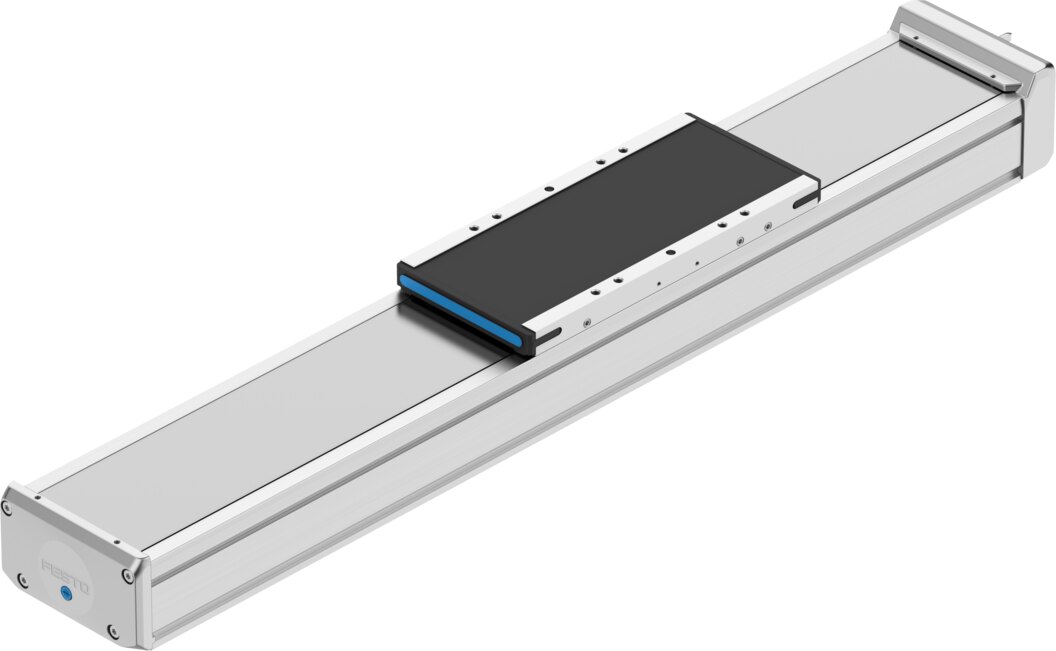

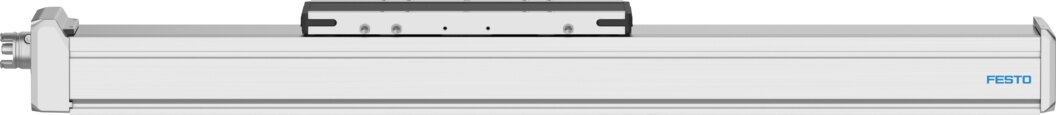

Spindelachse Hub 600 mm Steigung 10 mm ELGD-BS-KF-WD-120-600-0H-10P-L - Festo 8192341
Die Spindelachse ELGD-BS-KF-WD-120-600-0H-10P-L bewegt Lasten über 600 mm Hub und fährt Positionen auf ±0,01 mm genau wieder an. Kugelgewindetrieb mit 10 mm Steigung, Vorschubkraft bis 1880 N und bis 0,32 m/s Verfahrgeschwindigkeit. Passend für Schritt- und Servomotoren, Schutzart IP40.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Festo Spindelachse ELGD-BS-KF-WD-120-600-0H-10P-L im Überblick: 600 mm Hub, Baugröße 120, bis 0,32 m/s. Der Kugelgewindetrieb mit 10 mm/U Steigung setzt das Motormoment in bis zu 1880 N Vorschubkraft um, die Kugelumlaufführung trägt Querkräfte bis 8000 N.
Vorteile
- Wiederholgenauigkeit ±0,01 mm über den gesamten Hub von 600 mm.
- Vorschubkraft bis 1880 N in Bewegungsrichtung.
- Kurze Zyklen mit bis zu 0,32 m/s und 15 m/s².
- Querkräfte bis 8000 N und Momente bis 330 Nm über die Kugelumlaufführung.
- Lebensdauerschmierung, Referenzlebensdauer 5000 km.
- Reinraumklasse 7 nach ISO 14644-1 (Absaugung: Klasse 4).
Einsatz
Die Spindelachse ELGD-BS-KF-WD-120-600-0H-10P-L passt in Portale, Füge- und Prüfstationen, in denen über 600 mm Hub genau positioniert werden muss. Einbaulage beliebig, Umgebungstemperatur 0 bis 60 °C. Ausgelegt für den Anbau von Schritt- und Servomotoren.
Technische Daten
| Typ | ELGD-BS-KF-WD-120-600-0H-10P-L |
|---|---|
| Arbeitshub | 600 mm |
| Baugröße | 120 |
| Hubreserve | 0 mm |
| Reversierspiel Kugelgewindetrieb | ±0,02 mm |
| Spindeldurchmesser | 12 mm |
| Spindelsteigung | 10 mm/U |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | mit Kugelumlaufspindel |
| Motorart | Schrittmotor, Servomotor |
| Spindel-Typ | Kugelgewindetrieb |
| Messprinzip Wegmesssystem | inkremental |
| Positionserkennung | für induktive Sensoren |
| Maximale Beschleunigung | 15 m/s² |
| Maximale Drehzahl | 1914 1/min |
| Maximale Geschwindigkeit | 0,32 m/s |
| Wiederholgenauigkeit | ±0,01 mm |
| Einschaltdauer | 100% |
| LABS-Konformität | VDMA24364-C1-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 7 nach ISO 14644-1 |
| Lagertemperatur | -20 bis 60 °C |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 bis 60 °C |
| Aufprallenergie in den Endlagen | 0,001 J |
| Hinweis zur Aufprallenergie in den Endlagen | Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s |
| Flächenmomente zweiten Grades Iy | 770900 mm⁴ |
| Flächenmomente zweiten Grades Iz | 5801000 mm⁴ |
| Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit | 0,246 Nm |
| Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit | 0,068 Nm |
| Maximale Kraft Fy | 8000 N |
| Maximale Kraft Fz | 7200 N |
| Maximale Kraft Fy Gesamtachse | 5914 N |
| Maximale Kraft Fz Gesamtachse | 5280 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 35153 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 35153 N |
| Maximales Moment Mx | 330 Nm |
| Maximales Moment My | 600 Nm |
| Maximales Moment Mz | 540 Nm |
| Maximales Moment Mx Gesamtachse | 290 Nm |
| Maximales Moment My Gesamtachse | 590 Nm |
| Maximales Moment Mz Gesamtachse | 527 Nm |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 1459 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 1920 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 1920 Nm |
| Abstand Schlittenoberfläche zur Führungsmitte | 51 mm |
| Maximale Radialkraft am Antriebsschaft | 230 N |
| Maximale Vorschubkraft Fx | 1880 N |
| Torsionsträgheitsmoment It | 383100 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 0,13 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 0,02533 kgcm² |
| Massenträgheitsmoment JO | 0,0947 kgcm² |
| Vorschubkonstante | 10 mm/U |
| Referenzlebensdauer | 5000 km |
| Wartungsintervall | Lebensdauerschmierung |
| Bewegte Masse | 2352 g |
| Produktgewicht | 10450 g |
| Grundgewicht bei 0 mm Hub | 5290 g |
| Gewichtszuschlag pro 10 mm Hub | 86 g |
| Dynamische Durchbiegung (Last bewegt) | 0,05 % der Länge der Achse, maximal 0,5 mm |
| Statische Durchbiegung (Last im Stillstand) | 0,1 % der Länge der Achse |
| Schnittstellencode Aktuator | T42 |
| Werkstoff Abschlussdeckel | Aluminium-Kokillenguss, lackiert |
| Werkstoff Profil | Aluminium-Knetlegierung, eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckband | hochlegierter Stahl rostfrei |
| Werkstoff Antriebsdeckel | Aluminium-Kokillenguss, lackiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Knetlegierung |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Stahl |
| Hersteller | Festo |
| Hersteller-Nr. | ELGD-BS-KF-WD-120-600-0H-10P-L |
| EAN | 4052568775926 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Hub [mm] | 600 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Bauart | Elektromechanische Linearachse, mit Kugelumlaufspindel |
| Temperaturbereich | 0-60 °C |
| Temperatur (max.) | 60 |
