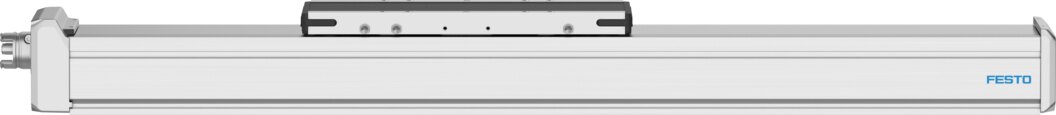

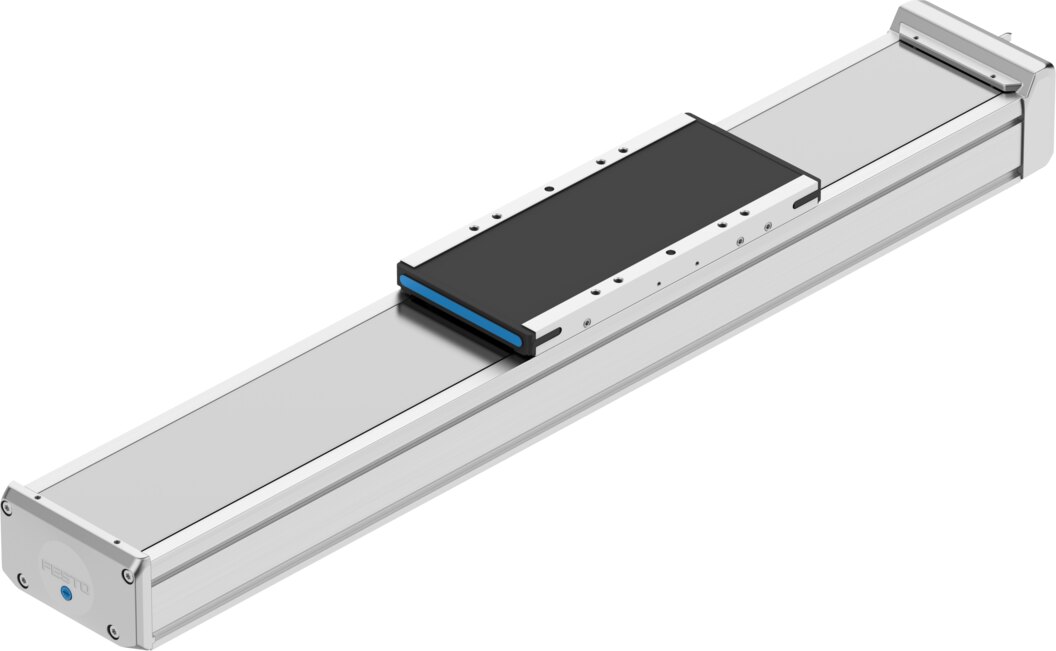

Spindelachse Hub 400 mm Steigung 10 mm ELGD-BS-KF-WD-120-400-0H-10P-L - Festo 8192339

Festo ✓ Originalprodukt Neuware

Mit 400 mm Hub und ±0,01 mm Wiederholgenauigkeit übernimmt die Spindelachse ELGD-BS-KF-WD-120-400-0H-10P-L exakte Positionieraufgaben. Kugelgewindetrieb mit 10 mm Steigung, Vorschubkraft bis 1880 N und bis 0,53 m/s Verfahrgeschwindigkeit. Passend für Schritt- und Servomotoren, Schutzart IP40.

Netto
2.060,47 €
zzgl. MwSt.
2.451,96 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8192339
Hersteller-Nr. ELGD-BS-KF-WD-120-400-0H-10P-L
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Festo Spindelachse ELGD-BS-KF-WD-120-400-0H-10P-L im Überblick: 400 mm Hub, Baugröße 120, bis 0,53 m/s. Der Kugelgewindetrieb mit 10 mm/U Steigung setzt das Motormoment in bis zu 1880 N Vorschubkraft um, die Kugelumlaufführung trägt Querkräfte bis 8000 N.

Vorteile

  • Wiederholgenauigkeit ±0,01 mm über den gesamten Hub von 400 mm.
  • Vorschubkraft bis 1880 N in Bewegungsrichtung.
  • Kurze Zyklen mit bis zu 0,53 m/s und 15 m/s².
  • Querkräfte bis 8000 N und Momente bis 330 Nm über die Kugelumlaufführung.
  • Lebensdauerschmierung, Referenzlebensdauer 5000 km.
  • Reinraumklasse 7 nach ISO 14644-1 (Absaugung: Klasse 4).

Einsatz

Die Spindelachse ELGD-BS-KF-WD-120-400-0H-10P-L passt in Portale, Füge- und Prüfstationen, in denen über 400 mm Hub genau positioniert werden muss. Einbaulage beliebig, Umgebungstemperatur 0 bis 60 °C. Ausgelegt für den Anbau von Schritt- und Servomotoren. Gewicht laut Preisliste 9 kg.

Technische Daten

TypELGD-BS-KF-WD-120-400-0H-10P-L
Arbeitshub400 mm
Baugröße120
Hubreserve0 mm
Reversierspiel Kugelgewindetrieb±0,02 mm
Spindeldurchmesser12 mm
Spindelsteigung10 mm/U
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Kugelumlaufspindel
MotorartSchrittmotor, Servomotor
Spindel-TypKugelgewindetrieb
Messprinzip Wegmesssysteminkremental
Positionserkennungfür induktive Sensoren
Maximale Beschleunigung15 m/s²
Maximale Drehzahl3203 1/min
Maximale Geschwindigkeit0,53 m/s
Wiederholgenauigkeit±0,01 mm
Einschaltdauer100%
LABS-KonformitätVDMA24364-C1-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 7 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
SchutzartIP40
Umgebungstemperatur0 bis 60 °C
Aufprallenergie in den Endlagen0,001 J
Hinweis zur Aufprallenergie in den EndlagenBei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Flächenmomente zweiten Grades Iy770900 mm⁴
Flächenmomente zweiten Grades Iz5801000 mm⁴
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit0,246 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit0,068 Nm
Maximale Kraft Fy8000 N
Maximale Kraft Fz7200 N
Maximale Kraft Fy Gesamtachse5914 N
Maximale Kraft Fz Gesamtachse5280 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)35153 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)35153 N
Maximales Moment Mx330 Nm
Maximales Moment My600 Nm
Maximales Moment Mz540 Nm
Maximales Moment Mx Gesamtachse290 Nm
Maximales Moment My Gesamtachse590 Nm
Maximales Moment Mz Gesamtachse527 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)1459 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)1920 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)1920 Nm
Abstand Schlittenoberfläche zur Führungsmitte51 mm
Maximale Radialkraft am Antriebsschaft230 N
Maximale Vorschubkraft Fx1880 N
Torsionsträgheitsmoment It383100 mm⁴
Massenträgheitsmoment JH pro Meter Hub0,13 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,02533 kgcm²
Massenträgheitsmoment JO0,0947 kgcm²
Vorschubkonstante10 mm/U
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse2352 g
Produktgewicht8730 g
Grundgewicht bei 0 mm Hub5290 g
Gewichtszuschlag pro 10 mm Hub86 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse, maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Schnittstellencode AktuatorT42
Werkstoff AbschlussdeckelAluminium-Kokillenguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff Abdeckbandhochlegierter Stahl rostfrei
Werkstoff AntriebsdeckelAluminium-Kokillenguss, lackiert
Werkstoff Führung SchlittenStahl
Werkstoff FührungsschieneStahl
Werkstoff SchlittenAluminium-Knetlegierung
Werkstoff SpindelmutterStahl
Werkstoff SpindelStahl
Gewicht (Preisliste)9 kg
Gewicht9 kg
HerstellerFesto
Hersteller-Nr.ELGD-BS-KF-WD-120-400-0H-10P-L
EAN4052568775902
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]400
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Kugelumlaufspindel
Temperaturbereich0-60 °C
Temperatur (max.)60
