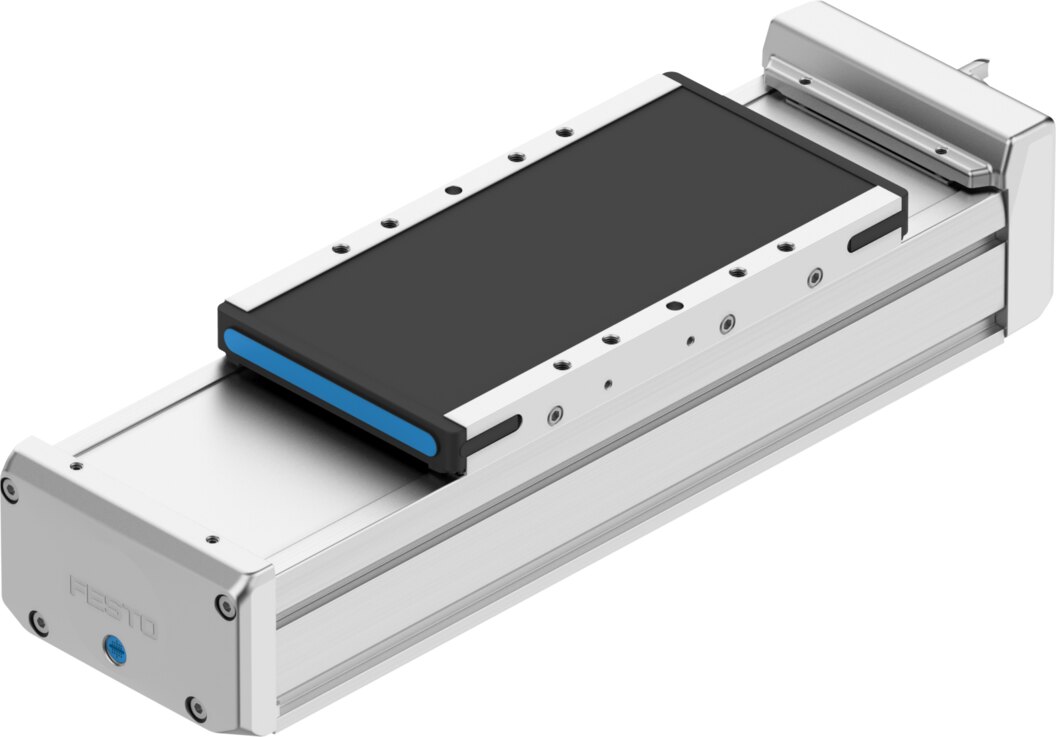

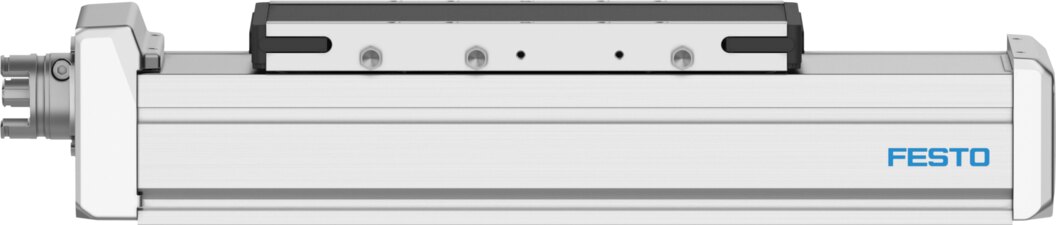

Spindelachse Hub 100 mm Steigung 5 mm ELGD-BS-KF-WD-100-100-0H-5P-L - Festo 8192312

Festo ✓ Originalprodukt Neuware

Mit 100 mm Hub und ±0,01 mm Wiederholgenauigkeit übernimmt die Spindelachse ELGD-BS-KF-WD-100-100-0H-5P-L exakte Positionieraufgaben. Kugelgewindetrieb mit 5 mm Steigung, Vorschubkraft bis 1100 N und bis 0,66 m/s Verfahrgeschwindigkeit. Passend für Schritt- und Servomotoren, Schutzart IP40.

Netto
971,72 €
zzgl. MwSt.
1.156,35 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8192312
Hersteller-Nr. ELGD-BS-KF-WD-100-100-0H-5P-L
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

ELGD-BS-KF-WD-100-100-0H-5P-L ist eine Spindelachse mit Kugelgewindetrieb von Festo mit 100 mm Hub, Baugröße 100, bis 0,66 m/s. Der Kugelgewindetrieb mit 5 mm/U Steigung setzt das Motormoment in bis zu 1100 N Vorschubkraft um, die Kugelumlaufführung trägt Querkräfte bis 4400 N.

Vorteile

  • Reproduzierbare Endlagen mit ±0,01 mm Wiederholgenauigkeit.
  • Vorschubkraft bis 1100 N in Bewegungsrichtung.
  • Kurze Zyklen mit bis zu 0,66 m/s und 15 m/s².
  • Kugelumlaufführung für Querkräfte bis 4400 N und Momente bis 140 Nm.
  • Lebensdauerschmierung, Referenzlebensdauer 5000 km.
  • Reinraumklasse 7 nach ISO 14644-1 (Absaugung: Klasse 4).

Einsatz

Typische Aufgaben für die Spindelachse ELGD-BS-KF-WD-100-100-0H-5P-L sind Portale, Zuführungen und Prüfstationen mit genauer Zielposition über 100 mm. Einbaulage beliebig, Umgebungstemperatur 0 bis 60 °C. Ausgelegt für den Anbau von Schritt- und Servomotoren. Gewicht laut Preisliste 3,7 kg.

Technische Daten

TypELGD-BS-KF-WD-100-100-0H-5P-L
Arbeitshub100 mm
Baugröße100
Hubreserve0 mm
Reversierspiel Kugelgewindetrieb±0,02 mm
Spindeldurchmesser10 mm
Spindelsteigung5 mm/U
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Kugelumlaufspindel
MotorartSchrittmotor, Servomotor
Spindel-TypKugelgewindetrieb
Messprinzip Wegmesssysteminkremental
Positionserkennungfür induktive Sensoren
Maximale Beschleunigung15 m/s²
Maximale Drehzahl8000 1/min
Maximale Geschwindigkeit0,66 m/s
Wiederholgenauigkeit±0,01 mm
Einschaltdauer100%
LABS-KonformitätVDMA24364-C1-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 7 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
SchutzartIP40
Umgebungstemperatur0 bis 60 °C
Aufprallenergie in den Endlagen0,001 J
Hinweis zur Aufprallenergie in den EndlagenBei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Flächenmomente zweiten Grades Iy347100 mm⁴
Flächenmomente zweiten Grades Iz2268000 mm⁴
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit0,14 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit0,06 Nm
Maximale Kraft Fy4400 N
Maximale Kraft Fz4400 N
Maximale Kraft Fy Gesamtachse4092 N
Maximale Kraft Fz Gesamtachse2250 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)18415 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)18415 N
Maximales Moment Mx140 Nm
Maximales Moment My230 Nm
Maximales Moment Mz220 Nm
Maximales Moment Mx Gesamtachse160 Nm
Maximales Moment My Gesamtachse191 Nm
Maximales Moment Mz Gesamtachse191 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)645 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)720 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)720 Nm
Abstand Schlittenoberfläche zur Führungsmitte47 mm
Maximale Radialkraft am Antriebsschaft180 N
Maximale Vorschubkraft Fx1100 N
Torsionsträgheitsmoment It108900 mm⁴
Massenträgheitsmoment JH pro Meter Hub0,07554 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,00633 kgcm²
Massenträgheitsmoment JO0,05632 kgcm²
Vorschubkonstante5 mm/U
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse1290 g
Produktgewicht3569 g
Grundgewicht bei 0 mm Hub2979 g
Gewichtszuschlag pro 10 mm Hub59 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse, maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Schnittstellencode AktuatorT42
Werkstoff AbschlussdeckelAluminium-Kokillenguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff Abdeckbandhochlegierter Stahl rostfrei
Werkstoff AntriebsdeckelAluminium-Kokillenguss, lackiert
Werkstoff Führung SchlittenStahl
Werkstoff FührungsschieneStahl
Werkstoff SchlittenAluminium-Knetlegierung
Werkstoff SpindelmutterStahl
Werkstoff SpindelStahl
Gewicht (Preisliste)3,7 kg
Gewicht3,7 kg
HerstellerFesto
Hersteller-Nr.ELGD-BS-KF-WD-100-100-0H-5P-L
EAN4052568775711
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]100
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Kugelumlaufspindel
Temperaturbereich0-60 °C
Temperatur (max.)60
