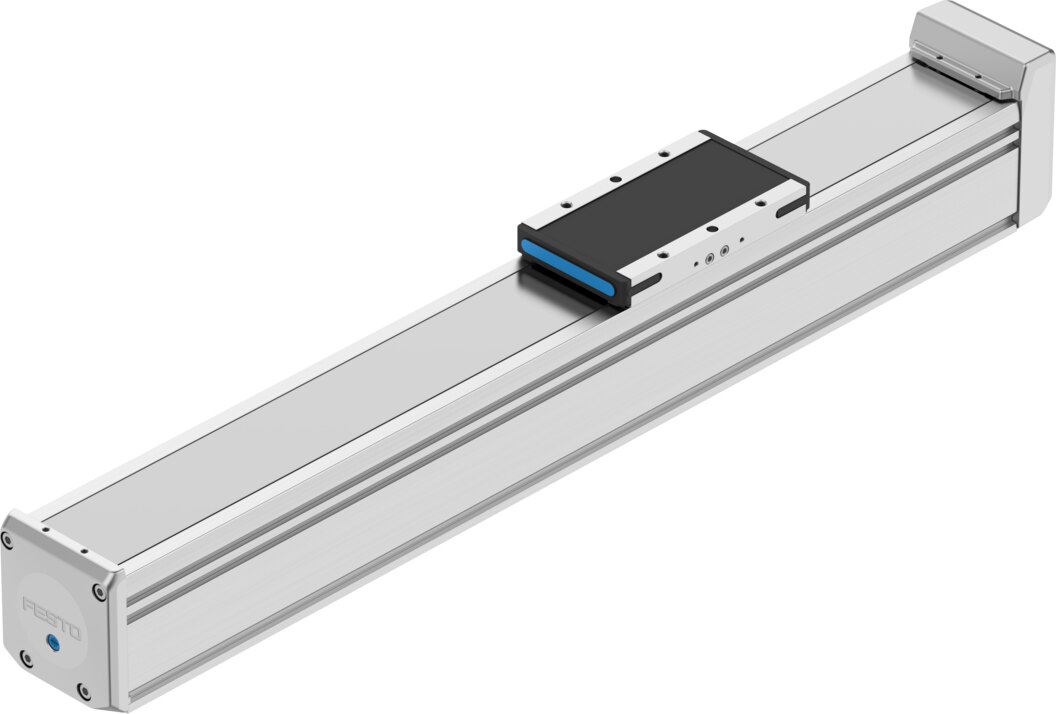

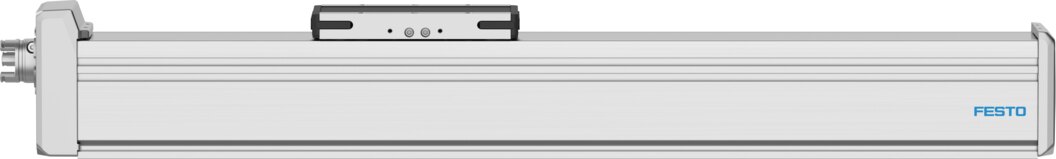

Spindelachse ELGD-BS-KF-80-400-0H-10P - Festo 8192278
Netto
zzgl. MwSt.
1.546,56 € inkl. 19 % MwSt., zzgl. Versand
1.299,63 €
Artikel
FES-8192278
Hersteller-Nr.
ELGD-BS-KF-80-400-0H-10P
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Arbeitshub | 400 mm |
|---|---|
| Baugröße | 80 |
| Hubreserve | 0 mm |
| Reversierspiel Kugelgewindetrieb | ±0,02 mm |
| Spindeldurchmesser | 16 mm |
| Spindelsteigung | 10 mm/U |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | mit Kugelumlaufspindel |
| Motorart | Schrittmotor, Servomotor |
| Spindel-Typ | Kugelgewindetrieb |
| Messprinzip Wegmesssystem | inkremental |
| Positionserkennung | für induktive Sensoren |
| Max. Beschleunigung | 15 m/s² |
| Max. Drehzahl | 5000 1/min |
| Max. Geschwindigkeit | 0,83 m/s |
| Wiederholgenauigkeit | ±0,01 mm |
| Einschaltdauer | 100% |
| LABS-Konformität | VDMA24364-C1-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 7 nach ISO 14644-1 |
| Lagertemperatur | -20 ... 60 °C |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 ... 60 °C |
| Aufprallenergie in den Endlagen | 0,002 J |
| Hinweis zur Aufprallenergie in den Endlagen | Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s |
| Flächenmomente 2. Grades Iy | 1213000 mm⁴ |
| Flächenmomente 2. Grades Iz | 2052000 mm⁴ |
| Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit | 0,179 Nm |
| Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit | 0,065 Nm |
| Max. Kraft Fy | 3906 N |
| Max. Kraft Fz | 3913 N |
| Max. Kraft Fy Gesamtachse | 2500 N |
| Max. Kraft Fz Gesamtachse | 2500 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 17576 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 17576 N |
| Max. Moment Mx | 95 Nm |
| Max. Moment My | 42 Nm |
| Max. Moment Mz | 42 Nm |
| Max. Moment Mx Gesamtachse | 100 Nm |
| Max. Moment My Gesamtachse | 42 Nm |
| Max. Moment Mz Gesamtachse | 42 Nm |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 422 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 162 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 162 Nm |
| Abstand Schlittenoberfläche zur Führungsmitte | 62 mm |
| Max. Radialkraft am Antriebsschaft | 500 N |
| Max. Vorschubkraft Fx | 2650 N |
| Torsionsträgheitsmoment It | 405000 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 0,39016 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 0,02533 kgcm² |
| Massenträgheitsmoment JO | 0,10619 kgcm² |
| Vorschubkonstante | 10 mm/U |
| Referenzlebensdauer | 5000 km |
| Wartungsintervall | Lebensdauerschmierung |
| Bewegte Masse | 1014 g |
| Produktgewicht | 6747 g |
| Grundgewicht bei 0 mm Hub | 3147 g |
| Gewichtszuschlag pro 10 mm Hub | 90 g |
| Dynamische Durchbiegung (Last bewegt) | 0,05 % der Länge der Achse,maximal 0,5 mm |
| Statische Durchbiegung (Last im Stillstand) | 0,1 % der Länge der Achse |
| Schnittstellencode Aktuator | T46 |
| Werkstoff Abschlussdeckel | Aluminium-Kokillenguss, lackiert |
| Werkstoff Profil | Aluminium-Knetlegierung, eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckband | hochlegierter Stahl rostfrei |
| Werkstoff Antriebsdeckel | Aluminium-Kokillenguss, lackiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Knetlegierung |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Stahl |
| Gewicht | 0,02 kg |
| Hersteller | Festo |
| Hersteller-Nr. | ELGD-BS-KF-80-400-0H-10P |
| EAN | 4052568644697 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
