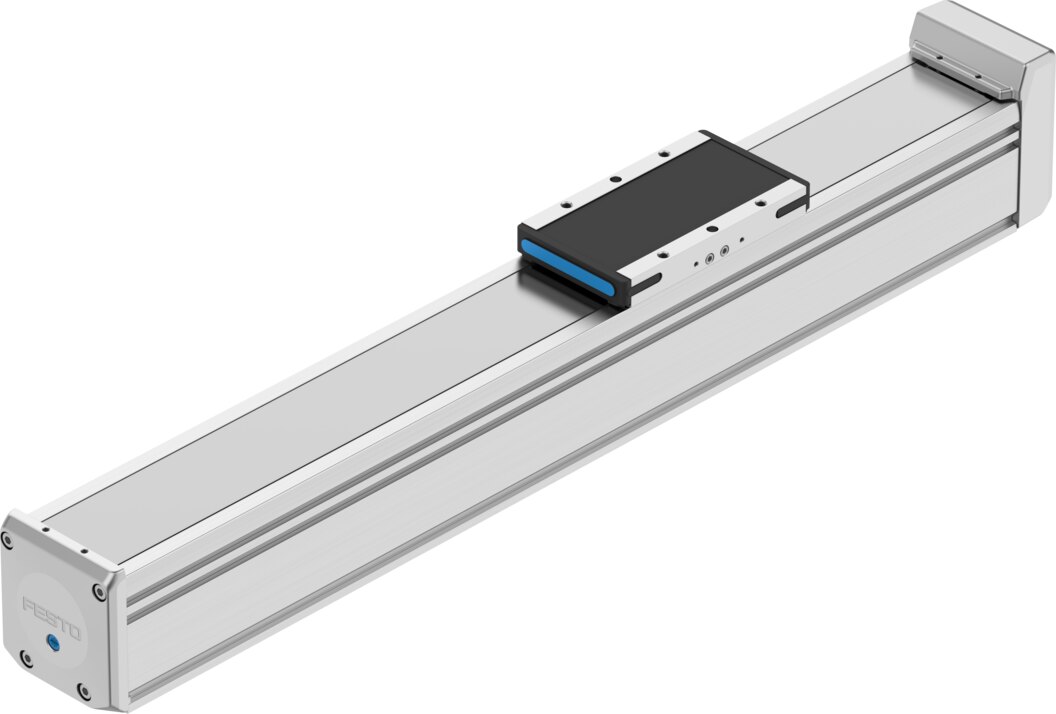

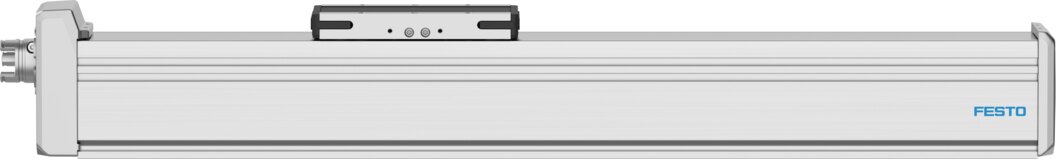

Spindelachse Baugröße 80 Hub 200 mm Steigung 20 mm ELGD-BS-KF-80-200-0H-20P - Festo 8192284

Festo ✓ Originalprodukt Neuware

Die Spindelachse ELGD-BS-KF-80-200-0H-20P fährt bis zu 1,67 m/s schnell und beschleunigt mit 15 m/s² über 200 mm Arbeitshub. Die Wiederholgenauigkeit liegt bei ±0,01 mm, die Vorschubkraft bei bis zu 2650 N. Je Motorumdrehung legt der Schlitten über die Kugelgewindetrieb 20 mm zurück. Gewicht 4,8 kg.

Netto
1.200,35 €
zzgl. MwSt.
1.428,42 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8192284
Hersteller-Nr. ELGD-BS-KF-80-200-0H-20P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wer 200 mm Hub wiederholgenau verfahren muss, findet in der Spindelachse ELGD-BS-KF-80-200-0H-20P eine Achse für bis zu 1,67 m/s bei ±0,01 mm Wiederholgenauigkeit.

Ihre Vorteile

  • Bis 1,67 m/s Verfahrgeschwindigkeit und 15 m/s² Beschleunigung für kurze Taktzeiten
  • Wiederholgenauigkeit ±0,01 mm für reproduzierbare Positionen
  • Vorschubkraft bis 2650 N
  • Kugelumlaufführung für Querkräfte bis 3906 N (Fy) und 3913 N (Fz) sowie Momente bis 42 Nm (My)
  • Spindelsteigung 20 mm/U bei 16 mm Spindeldurchmesser für einen definierten Vorschub je Umdrehung
  • Reinraumtauglich: Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 7 nach ISO 14644-1

Einsatz

Die Spindel eignet sich für genaues Anfahren von Zwischenpositionen über 200 mm, etwa beim Fügen, Dosieren oder Prüfen. Als Antrieb kommen Schritt- und Servomotoren in Frage, Motoranbau nach Schnittstellencode T46 für die ELGD-BS-KF-80-200-0H-20P. Die Einbaulage ist beliebig.

Technische Daten

TypELGD-BS-KF-80-200-0H-20P
Festo-Teilenummer8192284
Arbeitshub200 mm
Baugröße80
Hubreserve0 mm
Reversierspiel Kugelgewindetrieb±0,02 mm
Spindeldurchmesser16 mm
Spindelsteigung20 mm/U
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Kugelumlaufspindel
MotorartSchrittmotor, Servomotor
Spindel-TypKugelgewindetrieb
Messprinzip Wegmesssysteminkremental
Positionserkennungfür induktive Sensoren
Maximale Beschleunigung15 m/s²
Maximale Drehzahl5333 1/min
Maximale Geschwindigkeit1,67 m/s
Wiederholgenauigkeit±0,01 mm
Einschaltdauer100%
LABS-KonformitätVDMA24364-C1-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 7 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
SchutzartIP40
Umgebungstemperatur0 bis 60 °C
Aufprallenergie in den Endlagen0,002 J
Hinweis zur Aufprallenergie in den EndlagenBei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Flächenträgheitsmoment Iy1213000 mm⁴
Flächenträgheitsmoment Iz2052000 mm⁴
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit0,218 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit0,075 Nm
Maximale Kraft Fy3906 N
Maximale Kraft Fz3913 N
Maximale Kraft Fy Gesamtachse2500 N
Maximale Kraft Fz Gesamtachse2500 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)17576 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)17576 N
Maximales Moment Mx95 Nm
Maximales Moment My42 Nm
Maximales Moment Mz42 Nm
Maximales Moment Mx Gesamtachse100 Nm
Maximales Moment My Gesamtachse42 Nm
Maximales Moment Mz Gesamtachse42 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)422 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)162 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)162 Nm
Abstand Schlittenoberfläche zur Führungsmitte62 mm
Maximale Radialkraft am Antriebsschaft500 N
Maximale Vorschubkraft Fx2650 N
Torsionsträgheitsmoment It405000 mm⁴
Massenträgheitsmoment JH pro Meter Hub0,39016 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,101 kgcm²
Massenträgheitsmoment JO0,10619 kgcm²
Vorschubkonstante20 mm/U
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse1014 g
Produktgewicht4947 g
Grundgewicht bei 0 mm Hub3147 g
Gewichtszuschlag pro 10 mm Hub90 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse,maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Schnittstellencode AktuatorT46
Werkstoff AbschlussdeckelAluminium-Kokillenguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff Abdeckbandhochlegierter Stahl rostfrei
Werkstoff AntriebsdeckelAluminium-Kokillenguss, lackiert
Werkstoff Führung SchlittenStahl
Werkstoff FührungsschieneStahl
Werkstoff SchlittenAluminium-Knetlegierung
Werkstoff SpindelmutterStahl
Werkstoff SpindelStahl
Gewicht4,8 kg
HerstellerFesto
Hersteller-Nr.ELGD-BS-KF-80-200-0H-20P
EAN4052568644758
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]200
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Kugelumlaufspindel
Temperaturbereich0-60 °C
Temperatur (max.)60
