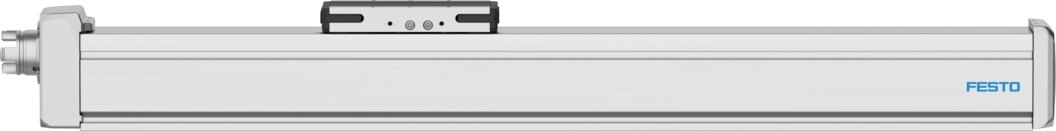

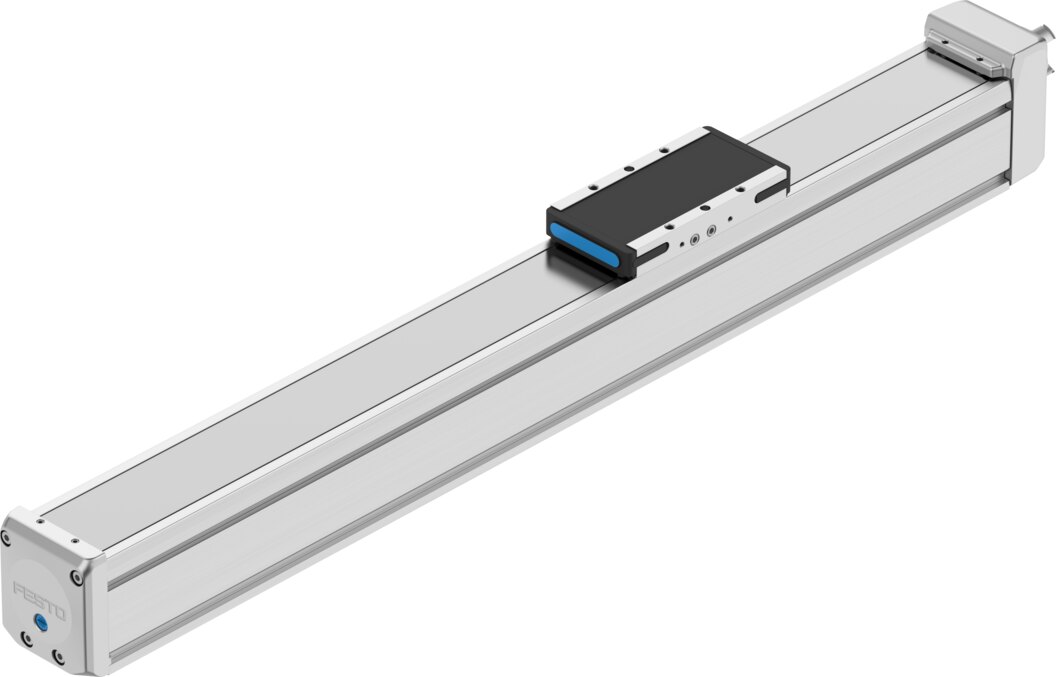

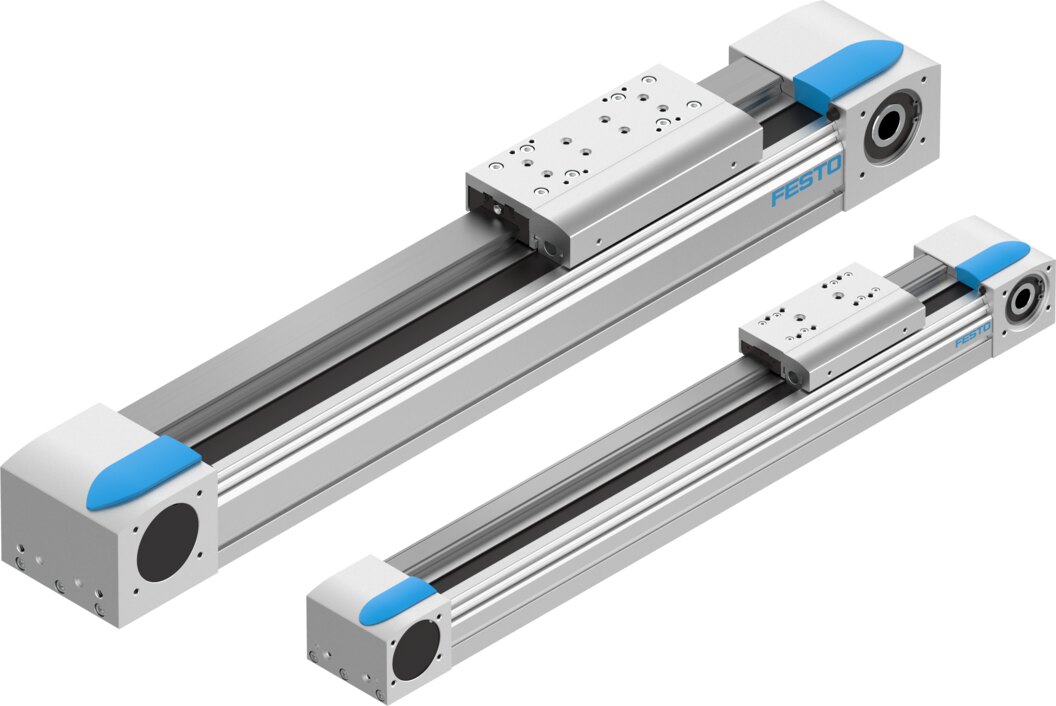

Spindelachse Baugröße 60 Hub 800 mm Steigung 10 mm ELGD-BS-KF-60-800-0H-10P - Festo 8192266

Festo ✓ Originalprodukt Neuware

Bis 0,28 m/s Verfahrgeschwindigkeit und 15 m/s² Beschleunigung: Die Festo Spindelachse ELGD-BS-KF-60-800-0H-10P deckt 800 mm Arbeitshub in Baugröße 60 ab. Sie positioniert mit ±0,01 mm Wiederholgenauigkeit und schiebt mit bis zu 1550 N. Schutzart IP40, Umgebungstemperatur 0 bis 60 °C.

Netto
1.237,95 €
zzgl. MwSt.
1.473,16 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8192266
Hersteller-Nr. ELGD-BS-KF-60-800-0H-10P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Spindelachse ELGD-BS-KF-60-800-0H-10P verfährt Lasten über 800 mm mit bis zu 0,28 m/s und kommt mit ±0,01 mm Wiederholgenauigkeit reproduzierbar an.

Vorteile

  • Bis 0,28 m/s Verfahrgeschwindigkeit und 15 m/s² Beschleunigung für kurze Taktzeiten
  • Wiederholgenauigkeit ±0,01 mm für reproduzierbare Positionen
  • Vorschubkraft bis 1550 N
  • Kugelumlaufführung für Querkräfte bis 2200 N (Fy) und 2200 N (Fz) sowie Momente bis 15 Nm (My)
  • Spindelsteigung 10 mm/U bei 12 mm Spindeldurchmesser für einen definierten Vorschub je Umdrehung
  • Reinraumtauglich: Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 7 nach ISO 14644-1

Einsatz

Positionier- und Zustellaufgaben mit 800 mm Hub, bei denen Vorschubkraft und Wiederholgenauigkeit zählen, etwa in Montage und Prüftechnik. Die ELGD-BS-KF-60-800-0H-10P ist für Schritt- und Servomotoren ausgelegt, der Schnittstellencode Aktuator lautet T42. Die Einbaulage ist beliebig.

Technische Daten

TypELGD-BS-KF-60-800-0H-10P
Festo-Teilenummer8192266
Arbeitshub800 mm
Baugröße60
Hubreserve0 mm
Reversierspiel Kugelgewindetrieb±0,02 mm
Spindeldurchmesser12 mm
Spindelsteigung10 mm/U
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Kugelumlaufspindel
MotorartSchrittmotor, Servomotor
Spindel-TypKugelgewindetrieb
Messprinzip Wegmesssysteminkremental
Positionserkennungfür induktive Sensoren
Maximale Beschleunigung15 m/s²
Maximale Drehzahl1690 1/min
Maximale Geschwindigkeit0,28 m/s
Wiederholgenauigkeit±0,01 mm
Einschaltdauer100%
LABS-KonformitätVDMA24364-C1-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1 (mit Vakuumabsaugung), Klasse 7 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
SchutzartIP40
Umgebungstemperatur0 bis 60 °C
Aufprallenergie in den Endlagen0,001 J
Hinweis zur Aufprallenergie in den EndlagenBei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Flächenträgheitsmoment Iy508600 mm⁴
Flächenträgheitsmoment Iz685700 mm⁴
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit0,14 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit0,047 Nm
Maximale Kraft Fy2200 N
Maximale Kraft Fz2200 N
Maximale Kraft Fy Gesamtachse930 N
Maximale Kraft Fz Gesamtachse1300 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)9208 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)9208 N
Maximales Moment Mx37 Nm
Maximales Moment My15 Nm
Maximales Moment Mz15 Nm
Maximales Moment Mx Gesamtachse31 Nm
Maximales Moment My Gesamtachse34 Nm
Maximales Moment Mz Gesamtachse26 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)157 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)60 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)60 Nm
Abstand Schlittenoberfläche zur Führungsmitte60 mm
Maximale Radialkraft am Antriebsschaft230 N
Maximale Vorschubkraft Fx1550 N
Torsionsträgheitsmoment It52300 mm⁴
Massenträgheitsmoment JH pro Meter Hub0,15716 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,02533 kgcm²
Massenträgheitsmoment JO0,0635 kgcm²
Vorschubkonstante10 mm/U
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse535 g
Produktgewicht6094 g
Grundgewicht bei 0 mm Hub1774 g
Gewichtszuschlag pro 10 mm Hub54 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse,maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Schnittstellencode AktuatorT42
Werkstoff AbschlussdeckelAluminium-Kokillenguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff Abdeckbandhochlegierter Stahl rostfrei
Werkstoff AntriebsdeckelAluminium-Kokillenguss, lackiert
Werkstoff Führung SchlittenStahl
Werkstoff FührungsschieneStahl
Werkstoff SchlittenAluminium-Knetlegierung
Werkstoff SpindelmutterStahl
Werkstoff SpindelStahl
Gewicht0,1 kg
HerstellerFesto
Hersteller-Nr.ELGD-BS-KF-60-800-0H-10P
EAN4052568644574
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]800
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Kugelumlaufspindel
Temperaturbereich0-60 °C
Temperatur (max.)60
