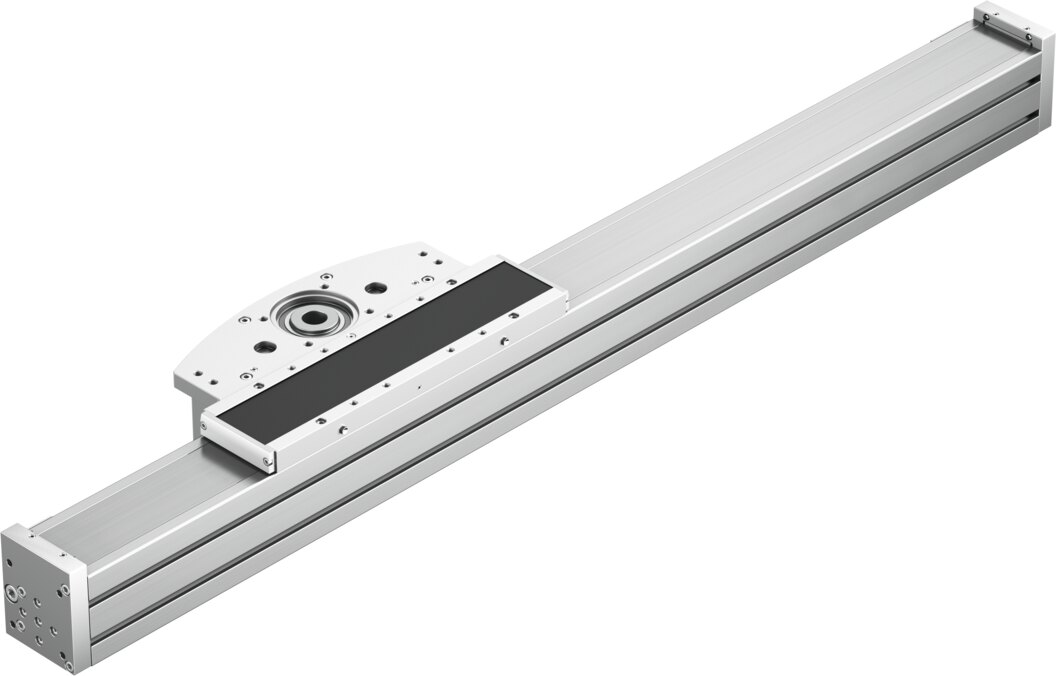

Auslegerachse ELCC-TB-KF-90-200-0H-P0-CR - Festo 8082399
Netto
zzgl. MwSt.
3.695,19 € inkl. 19 % MwSt., zzgl. Versand
3.105,20 €
Artikel
FES-8082399
Hersteller-Nr.
ELCC-TB-KF-90-200-0H-P0-CR
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Antriebsritzel Wirkdurchmesser | 50,93 mm |
|---|---|
| Arbeitshub | 200 mm |
| Baugröße | 90 |
| Hubreserve | 0 mm |
| Zahnriemen-Teilung | 5 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Auslegerachse |
| Max. Beschleunigung | 30 m/s² |
| Max. Geschwindigkeit | 5 m/s |
| Wiederholgenauigkeit | ±0,05 mm |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schutzart | IP20 |
| Umgebungstemperatur | -10 ... 60 °C |
| Flächenmomente 2. Grades Iy | 2667900 mm⁴ |
| Flächenmomente 2. Grades Iz | 2049490 mm⁴ |
| Max. Antriebsmoment | 33 Nm |
| Max. Kraft Fy | 13957 N |
| Max. Kraft Fz | 13523 N |
| Max. Moment Mx | 167 Nm |
| Max. Moment My | 1300 Nm |
| Max. Moment Mz | 1233 Nm |
| Max. Vorschubkraft Fx | 1200 N |
| Massenträgheitsmoment JH pro Meter Hub | 62,9 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 6,5 kgcm² |
| Massenträgheitsmoment JO | 55,2 kgcm² |
| Vorschubkonstante | 160 mm/U |
| Referenzlebensdauer | 5000 km |
| Schmierintervall laufstreckenabhängig | 1000 km |
| Bewegte Masse bei 0 mm Hub | 5487 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 97 g |
| Grundgewicht bei 0 mm Hub | 14787 g |
| Gewichtszuschlag pro 10 mm Hub | 97 g |
| Werkstoff Abschlussdeckel | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Profil | Aluminium-Knetlegierung, eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Antriebskopf | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Führungsschiene | Wälzlagerstahl, Corrotect beschichtet |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Guss, eloxiert |
| Werkstoff Zahnriemenklemmkörper | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Hersteller | Festo |
| Hersteller-Nr. | ELCC-TB-KF-90-200-0H-P0-CR |
| EAN | 4052568447915 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
