Mit der einstellbaren Schneidringverschraubung entsteht die Verbindung an einer Stelle, das Einschraubgewinde G 1/2" trifft dabei auf einen Rohrstutzen 16 S. Rohrstutzen 16 S, Werkstoff 1.4571, Betriebsdruck bis 400 bar.
Einstellbare Schneidringverschraubung, Gewinde G 1/2", Rohrstutzen 16 S, schwere Baureihe, 1.4571
FLUIDICS EQUIPMENT
Originalprodukt
Net price (excl. VAT)
118,20 € inkl. MwSt.
99,33 €
Artikel
FL-003544
Hersteller-Nr.
EVGE 16 SR ES
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.EVGE 16 SR ES
EAN4050571287085
Zolltarifnummer73072210
ZustandNeu
Artikel
FL-003544
Häufig zusammen gekauft
-
Dieser Artikel:
99,33 €
-

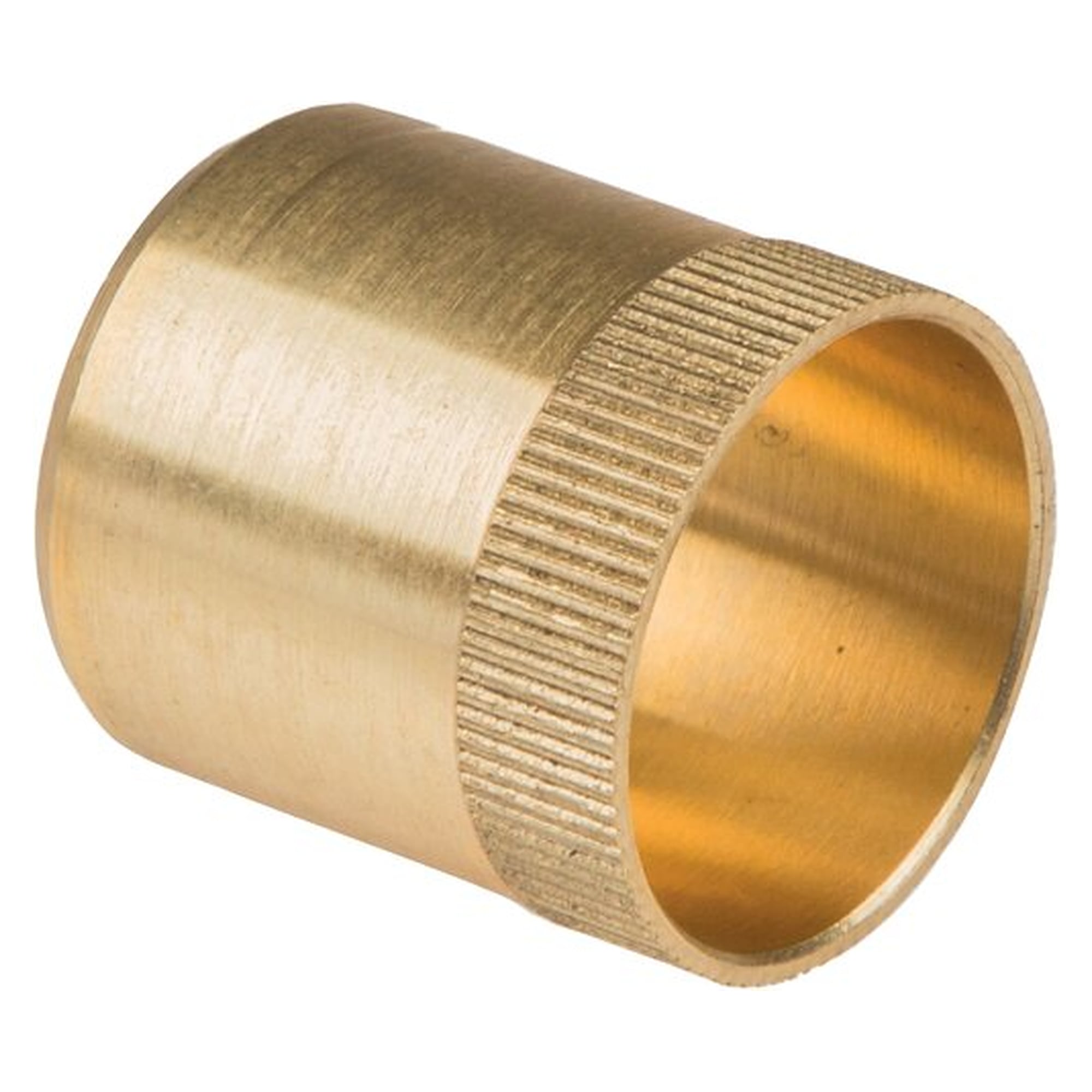

Verstärkungshülse, für Rohr ab 6 mm, Rohr innen 5,0 mm, Messing
1,10 €
-
Steckanschluss, Winkelform, feststehend, Einschraubgewinde R 1/4", Schlauch 6 mm, Edelstahl 1.4404
29,10 €
Total price
Der Betriebsdruck reicht bis 400 bar. Die einstellbare Schneidringverschraubung verbindet dabei das Einschraubgewinde G 1/2" und einen Rohrstutzen 16 S.
Vorteile
- Der Werkstoff 1.4571 bleibt im Bereich von -20 °C bis +200 °C ohne Zusatzschicht beständig
- Die schwere Baureihe mit dem Kurzzeichen S folgt der Maßreihe nach ISO 8434-1
- Der Schneidring greift in die Rohrwand und hält das Rohr auch bei Druckstößen
- Der Anschluss über Einschraubgewinde G 1/2" ist maßlich festgelegt und braucht kein Zwischenstück
- Mit Rohrstutzen 16 S ist die Baugröße fest zugeordnet, ein Nacharbeiten an der Leitung entfällt
Technische Daten
| Werkstoff | 1.4571 |
|---|---|
| Baureihe | schwere Baureihe |
| Rohrstutzendurchmesser | 16 S |
| Einschraubgewinde | G 1/2" |
| Betriebsdruck | 400 bar |
| Temperaturbereich | -20 bis +200 °C |
Einsatzgebiete
Hydraulikleitungen im Maschinen- und Anlagenbau, Rohrleitungsbau an Pressen und Pumpen, Instandsetzung bestehender Rohrverschraubungen, Prüfstände und Aggregatebau.
Normen und Konformität
Die Rohrverschraubung folgt dem Aufbau der Schneidring-Rohrverschraubungen nach ISO 8434-1, früher DIN 2353.
| Weight | 0.160000 |
|---|---|
| Manufacturer | Fluidics equipment |
| Hersteller-Nr | EVGE 16 SR ES |
| EAN | 4050571287085 |
| Zolltarifnummer | 73072210 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | 1.4571 |
| Einschraubgewinde | G 1/2" |
| Rohrstutzendurchmesser [mm] | 16 S |
| Norm | DIN 2353, DIN EN ISO 8434-1 |
| Baureihe | schwere Baureihe |
| Temperaturbereich | -20-200 °C |
