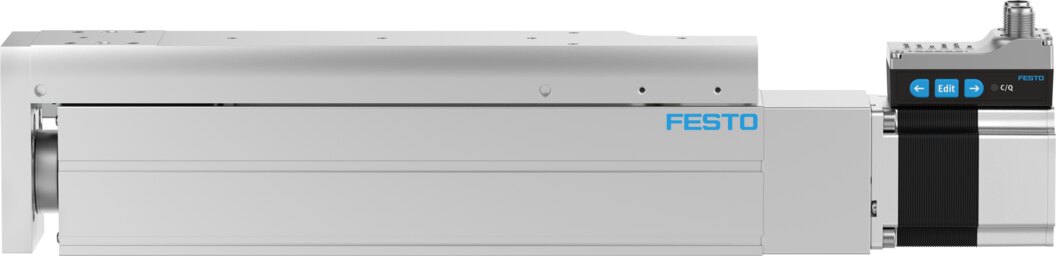

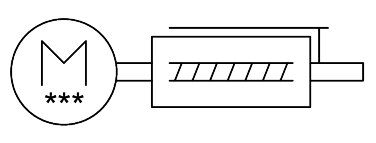

Minischlitteneinheit mit Kugelgewindetrieb, Baugröße 60, Hub 200 mm, IO-Link EGSS-BS-KF-60-200-12P-ST-M-H1-PLK-AA - Festo 8083721
Minischlitteneinheit mit integriertem Schrittmotor, Encoder und Ansteuerung: 200 mm Hub, bis 250 N Vorschubkraft und ±0,015 mm Wiederholgenauigkeit. Die EGSS-60 wird über digitale Ein- und Ausgänge oder IO-Link angesteuert, ein separater Motorcontroller entfällt.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
200 mm Hub, 250 N Vorschubkraft und ±0,015 mm Wiederholgenauigkeit: Die EGSS-BS-KF-60-200-12P-ST-M-H1-PLK-AA ist eine Minischlitteneinheit mit Kugelgewindetrieb, bei der Motor, Encoder und Ansteuerung schon eingebaut sind. Sie eignet sich für geführte Linearbewegungen mit Quer- und Momentbelastung.
Vorteile
- Kompakt integriert: Motor, Encoder und Ansteuerung der EGSS-60 in einer Einheit, angeschlossen über M12-Stecker für 24 V DC und Logik.
- Zwei Wege zur Steuerung: Die EGSS-60 läuft über IO-Link Device V 1.1 oder 2 digitale Eingänge (PNP) wie ein Pneumatikzylinder mit Ventil.
- Wiederholgenau: ±0,015 mm bei bis zu 0,24 m/s und 5 m/s² Beschleunigung.
- Geführt belastbar: Kugelumlaufführung für Querkräfte Fy bis 4937 N und Momente My bis 30 Nm, Nutzlast bis 10 kg waagrecht und 10 kg senkrecht.
- Reinraumtauglich: Die EGSS-60 erfüllt Klasse 9 nach ISO 14644-1, Schutzart IP40, Lebensdauerschmierung mit 5000 km Referenzlebensdauer.
Einsatz
Die EGSS-60 ersetzt in Montage- und Handhabungsanlagen Pneumatikzylinder, wenn Zwischenpositionen oder einstellbare Kräfte gefragt sind. Lasten werden direkt auf den Schlitten montiert, die Vorschubkonstante beträgt 12 mm/U. Für die EGSS-60 gelten 0 bis 50 °C Umgebungstemperatur, ab 30 °C mit 2 % Leistungsreduktion pro K.
Technische Daten
| Arbeitshub | 200 mm |
|---|---|
| Baugröße | 60 |
| Hubreserve | 0 mm |
| Reversierspiel | 150 µm |
| Spindeldurchmesser | 12 mm |
| Spindelsteigung | 12 mm/U |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | mit Kugelgewindetrieb, mit integriertem Antrieb |
| Motorart | Schrittmotor |
| Referenzierung | Festanschlag-Block positiv, Festanschlag-Block negativ |
| Spindel-Typ | Kugelgewindetrieb |
| Positionserkennung | Motorencoder, für Näherungsschalter |
| Rotorlagegeber | Encoder absolut single turn |
| Rotorlagegeber Messprinzip | magnetisch |
| Schutzfunktion | Temperaturüberwachung |
| Zusätzliche Funktionen | Integrierte Endlagenerkennung |
| Anzeige | LED |
| Betriebsbereitschaftsanzeige | LED |
| Maximale Beschleunigung | 5 m/s² |
| Maximale Geschwindigkeit | 0,24 m/s |
| Geschwindigkeit "Speed Press" | 0,01 m/s |
| Wiederholgenauigkeit | ±0,015 mm |
| Eigenschaften digitale Logikausgänge | konfigurierbar, nicht galvanisch getrennt |
| Einschaltdauer | 100% |
| Isolationsschutzklasse | B |
| Maximaler Strom digitale Logikausgänge | 100 mA |
| Maximale Stromaufnahme | 5300 mA |
| Maximale Stromaufnahme Logik | 0,3 A |
| Nennspannung DC | 24 V |
| Nennstrom | 5,3 A |
| Parametrierschnittstelle | IO-Link, Bedienoberfläche |
| Rotorlagegeber Auflösung | 16 bit |
| Zulässige Spannungsschwankungen | +/- 15 % |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M12x1, T-codiert nach EN 61076-2-111 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 9 nach ISO 14644-1 |
| Lagertemperatur | -20 bis 60 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schutzart | IP40 |
| Schutzklasse | III |
| Umgebungstemperatur | 0 bis 50 °C |
| Hinweis zur Umgebungstemperatur | Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten |
| Dynamische Tragzahl Festlager | 13321 N |
| Dynamische Tragzahl Linearführung | 13400 N |
| Dynamische Tragzahl Kugelgewindetrieb | 4600 N |
| Maximale Kraft Fy | 4937 N |
| Maximale Kraft Fz | 4937 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 13400 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 13400 N |
| Maximales Moment Mx | 20 Nm |
| Maximales Moment My | 30 Nm |
| Maximales Moment Mz | 30 Nm |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 107 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 117 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 117 Nm |
| Maximale Radialkraft am Antriebsschaft | 420 N |
| Maximale Vorschubkraft Fx | 250 N |
| Richtwert Nutzlast, waagrecht | 10 kg |
| Richtwert Nutzlast, senkrecht | 10 kg |
| Statische Tragzahl Kugelgewindetrieb | 8500 N |
| Statische Tragzahl Linearführung | 26900 N |
| Vorschubkonstante | 12 mm/U |
| Statische Tragzahl Festlager | 7000 N |
| Referenzlebensdauer | 5000 km |
| Wartungsintervall | Lebensdauerschmierung |
| Bewegte Masse bei 0 mm Hub | 675 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 40 g |
| Produktgewicht | 4635 g |
| Grundgewicht bei 0 mm Hub | 2735 g |
| Gewichtszuschlag pro 10 mm Hub | 95 g |
| Anzahl digitale Logikausgänge 24 V DC | 2 |
| Anzahl digitale Logikeingänge | 2 |
| Spezifikation Logikeingang | in Anlehnung an IEC 61131-2, Typ 1 |
| Arbeitsbereich Logikeingang | 24 V |
| IO-Link, SIO-Mode Unterstützung | Ja |
| Eigenschaften Logikeingang | konfigurierbar, nicht galvanisch getrennt |
| IO-Link, Protokollversion | Device V 1.1 |
| IO-Link, Communication mode | COM3 (230,4 kBaud) |
| IO-Link, Port class | A |
| IO-Link, Anzahl Ports | 1 |
| IO-Link, Prozessdatenbreite OUT | 2 Byte |
| IO-Link, Prozessdateninhalt OUT | 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error), 1 bit (Move Intermediate) |
| IO-Link, Prozessdatenbreite IN | 2 Byte |
| IO-Link, Prozessdateninhalt IN | 1 bit (State Device), 1 bit (State Intermediate), 1 bit (State Move), 1 bit (State in), 1 bit (State out) |
| IO-Link, Servicedateninhalt IN | 32 bit Force, 32 bit Position, 32 bit Speed |
| IO-Link, minimale Zykluszeit | 1 ms |
| IO-Link, Datenspeicher benötigt | 500 byte |
| Maximale Leitungslänge | 15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb |
| Schaltlogik Ausgänge | PNP (plusschaltend) |
| Schaltlogik Eingänge | PNP (plusschaltend) |
| IO-Link, Connection technology | Stecker |
| Logikschnittstelle, Anschlussart | Stecker |
| Logikschnittstelle, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Logikschnittstelle, Anzahl Pole/Adern | 8 |
| Befestigungsart | mit Innengewinde, mit Zentrierhülse, mit Zubehör, mit Zylinderstift |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Führung Schlitten | Wälzlagerstahl |
| Werkstoff Führungsschiene | Wälzlagerstahl |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Jochplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Spindelmutter | Wälzlagerstahl |
| Werkstoff Spindel | Wälzlagerstahl |
| Gewicht | 4,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EGSS-BS-KF-60-200-12P-ST-M-H1-PLK-AA |
| EAN | 4052568457631 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Hub [mm] | 200 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Betriebsspannung | 24 V DC |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
