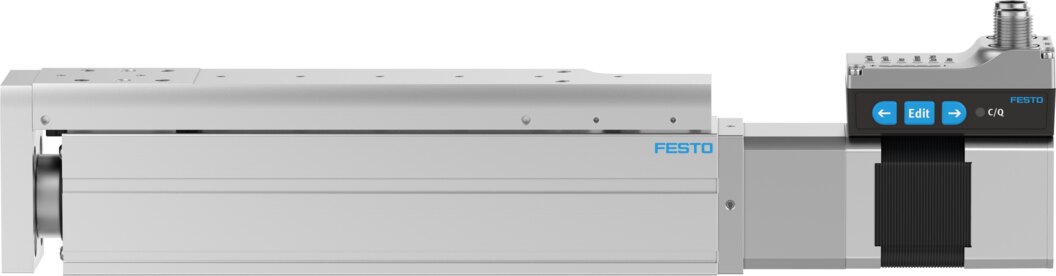

Minischlitteneinheit EGSS-BS-KF-45-150-10P-ST-M-H1-PLK-AA - Festo 8083819

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Minischlitteneinheit EGSS-BS-KF-45-150-10P-ST-M-H1-PLK-AA - Festo 8083819

Name: Minischlitteneinheit EGSS-BS-KF-45-150-10P-ST-M-H1-PLK-AA - Festo 8083819
Brand: Festo
SKU: FES-8083819
Price: 1261.03 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Netto

1.261,03 €

zzgl. MwSt.

1.500,63 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8083819

Hersteller-Nr. EGSS-BS-KF-45-150-10P-ST-M-H1-PLK-AA

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Technische Daten

Arbeitshub	150 mm
Baugröße	45
Hubreserve	0 mm
Reversierspiel	150 µm
Spindeldurchmesser	10 mm
Spindelsteigung	10 mm/U
Einbaulage	beliebig
Führung	Kugelumlaufführung

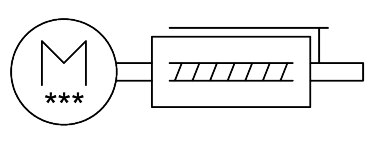

Konstruktiver Aufbau	mit Kugelgewindetrieb, mit integriertem Antrieb
Motorart	Schrittmotor
Referenzierung	Festanschlag-Block positiv, Festanschlag-Block negativ
Spindel-Typ	Kugelgewindetrieb
Positionserkennung	Motorencoder, für Näherungsschalter
Rotorlagegeber	Encoder absolut single turn
Rotorlagegeber Messprinzip	magnetisch
Schutzfunktion	Temperaturüberwachung
Zusätzliche Funktionen	Integrierte Endlagenerkennung
Anzeige	LED
Betriebsbereitschaftsanzeige	LED
Max. Beschleunigung	5 m/s²
Max. Geschwindigkeit	0,25 m/s
Geschwindigkeit „Speed Press“	0,01 m/s
Wiederholgenauigkeit	±0,015 mm
Eigenschaften digitale Logikausgänge	konfigurierbar, nicht galvanisch getrennt
Einschaltdauer	100%
Isolationsschutzklasse	B
Max. Strom digitale Logikausgänge	100 mA
Max. Stromaufnahme	3000 mA
Max. Stromaufnahme Logik	0,3 A
Nennspannung DC	24 V
Nennstrom	3 A
Parametrierschnittstelle	IO-Link, Bedienoberfläche
Rotorlagegeber Auflösung	16 bit
Zulässige Spannungsschwankungen	+/- 15 %
Spannungsversorgung, Anschlussart	Stecker
Spannungsversorgung, Anschlusstechnik	M12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern	4
Spannungsversorgung, Anschlussbild	00995989
Zulassung	RCM Mark
KC-Zeichen	KC-EMV
CE-Zeichen (siehe Konformitätserklärung)	nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK RoHS Vorschriften
Schwingfestigkeit	Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit	Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-Zone III
Reinraumtauglichkeit, gemessen nach ISO 14644-14	Klasse 9 nach ISO 14644-1
Lagertemperatur	-20 ... 60 °C
Relative Luftfeuchtigkeit	0 - 90 %
Schutzart	IP40
Schutzklasse	III
Umgebungstemperatur	0 ... 50 °C
Hinweis zur Umgebungstemperatur	Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
Dynamische Tragzahl Festlager	7413 N
Dynamische Tragzahl Linearführung	3240 N
Dynamische Tragzahl Kugelgewindetrieb	3200 N
Max. Kraft Fy	1314 N
Max. Kraft Fz	1314 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	3240 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	3240 N
Max. Moment Mx	8,14 Nm
Max. Moment My	7,05 Nm
Max. Moment Mz	7,05 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	20 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	17 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)	17 Nm
Max. Radialkraft am Antriebsschaft	340 N
Max. Vorschubkraft Fx	120 N
Richtwert Nutzlast, waagrecht	6 kg
Richtwert Nutzlast, senkrecht	6 kg
Statische Tragzahl Kugelgewindetrieb	5900 N
Statische Tragzahl Linearführung	5630 N
Vorschubkonstante	10 mm/U
Statische Tragzahl Festlager	3966 N
Referenzlebensdauer	5000 km
Wartungsintervall	Lebensdauerschmierung
Bewegte Masse bei 0 mm Hub	212 g
Zuschlag bewegte Masse pro 10 mm Hub	30 g
Produktgewicht	2181 g
Grundgewicht bei 0 mm Hub	1238 g
Gewichtszuschlag pro 10 mm Hub	63 g
Anzahl digitale Logikausgänge 24 V DC	2
Anzahl digitale Logikeingänge	2
Spezifikation Logikeingang	in Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang	24 V
IO-Link, SIO-Mode Unterstützung	Ja
Eigenschaften Logikeingang	konfigurierbar, nicht galvanisch getrennt
IO-Link, Protokollversion	Device V 1.1
IO-Link, Communication mode	COM3 (230,4 kBaud)
IO-Link, Port class	A
IO-Link, Anzahl Ports	1
IO-Link, Prozessdatenbreite OUT	2 Byte
IO-Link, Prozessdateninhalt OUT	1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error), 1 bit (Move Intermediate)
IO-Link, Prozessdatenbreite IN	2 Byte
IO-Link, Prozessdateninhalt IN	1 bit (State Device), 1 bit (State Intermediate), 1 bit (State Move), 1 bit (State in), 1 bit (State out)
IO-Link, Servicedateninhalt IN	32 bit Force, 32 bit Position, 32 bit Speed
IO-Link, minimale Zykluszeit	1 ms
IO-Link, Datenspeicher benötigt	500 byte
Max. Leitungslänge	15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb
Schaltlogik Ausgänge	PNP (plusschaltend)
Schaltlogik Eingänge	PNP (plusschaltend)
IO-Link, Connection technology	Stecker
Logikschnittstelle, Anschlussart	Stecker
Logikschnittstelle, Anschlusstechnik	M12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern	8
Logikschnittstelle, Anschlussbild	00992264
Befestigungsart	mit Innengewinde, mit Zentrierhülse, mit Zubehör, mit Zylinderstift
Werkstoff-Hinweis	RoHS konform
Werkstoff Führung Schlitten	Wälzlagerstahl
Werkstoff Führungsschiene	Wälzlagerstahl
Werkstoff Gehäuse	Aluminium-Knetlegierung, eloxiert
Werkstoff Jochplatte	Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Schlitten	Aluminium-Knetlegierung, eloxiert
Werkstoff Spindelmutter	Wälzlagerstahl
Werkstoff Spindel	Wälzlagerstahl
Gewicht	2,1 kg
Hersteller	Festo
Hersteller-Nr.	EGSS-BS-KF-45-150-10P-ST-M-H1-PLK-AA
EAN	4052568457730
Zolltarifnummer	84798997
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
