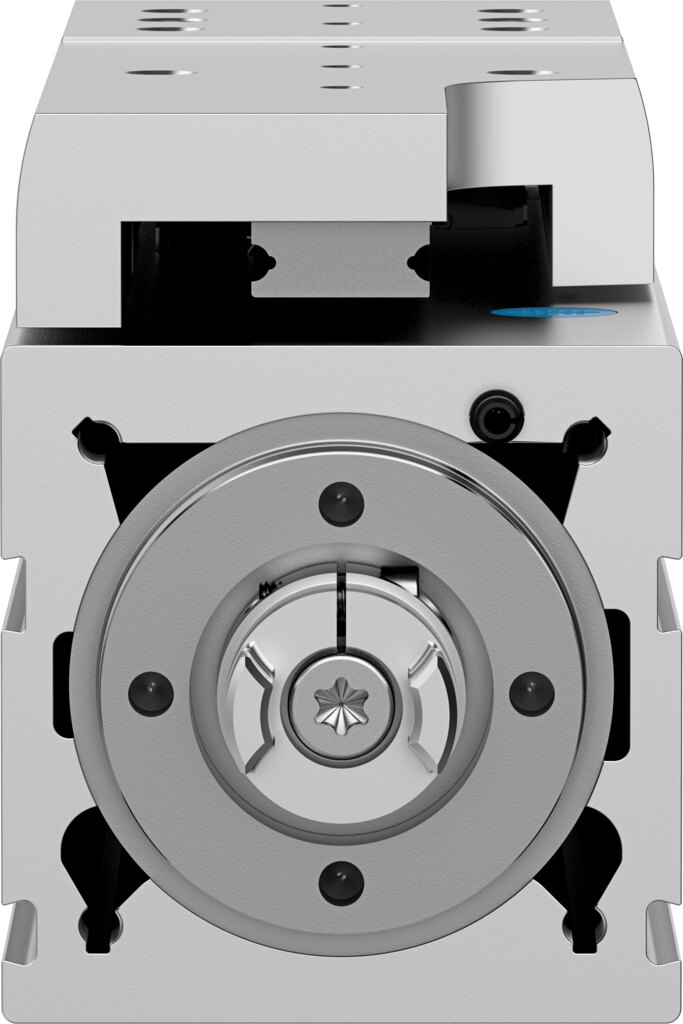

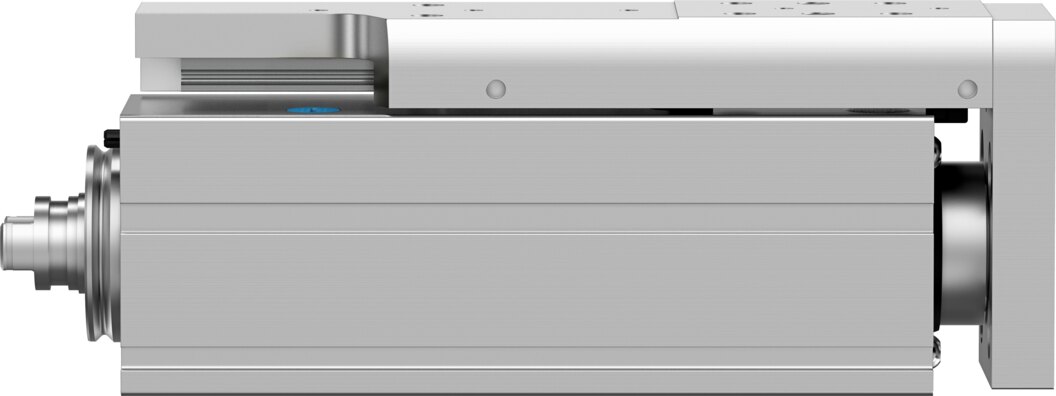

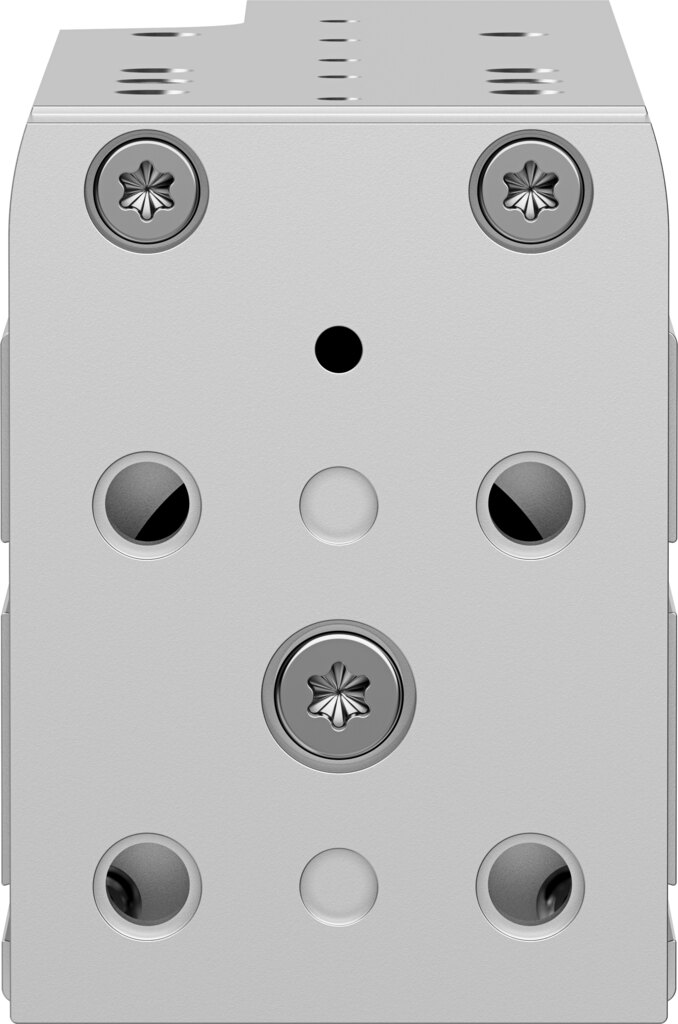

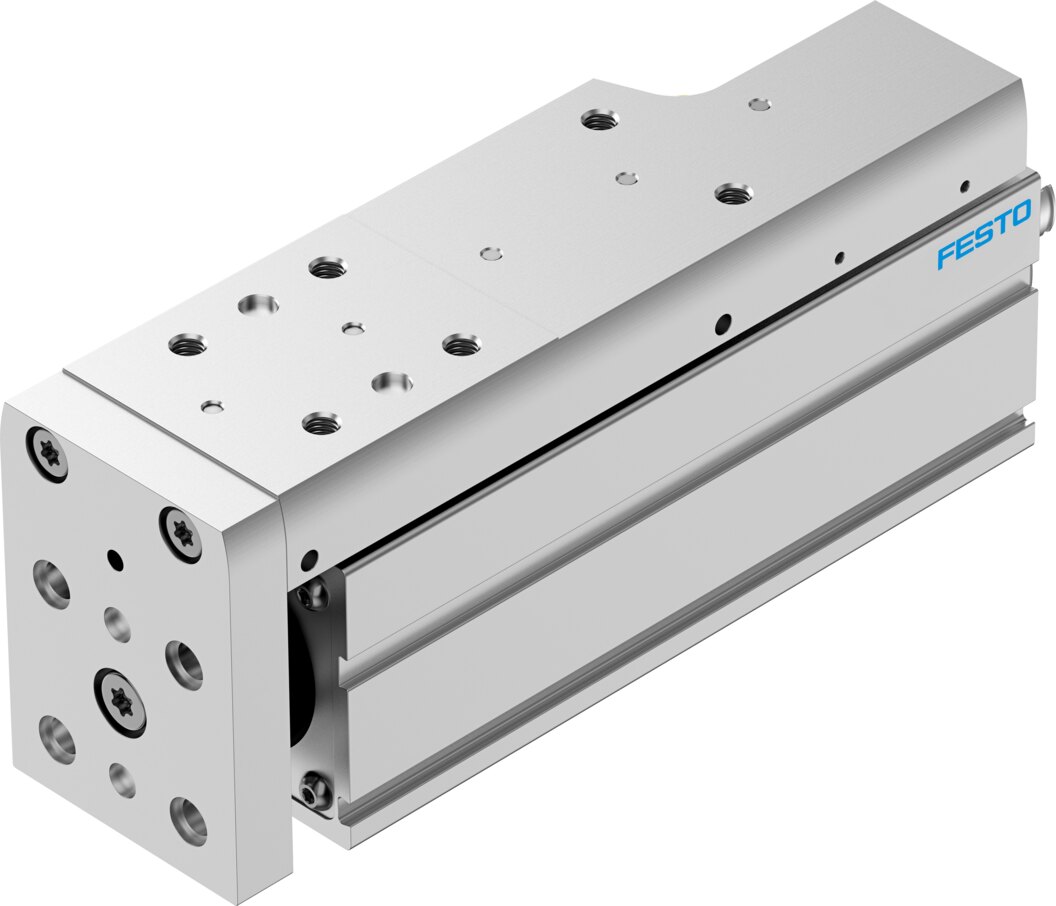

Mini-Schlitten mit Kugelgewindetrieb, Baugröße 45, Hub 75 mm, Steigung 3 mm/U EGSC-BS-KF-45-75-3P - Festo 8162081

Festo ✓ Originalprodukt Neuware

Elektrischer Mini-Schlitten mit Kugelgewindetrieb und Kugelumlaufführung für 75 mm Hub. Wiederholgenauigkeit ±0,015 mm, Nutzlast bis 12 kg, Motoranbau über die Schnittstelle V32 für Schritt- oder Servomotor.

Netto
595,88 €
zzgl. MwSt.
709,10 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8162081
Hersteller-Nr. EGSC-BS-KF-45-75-3P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

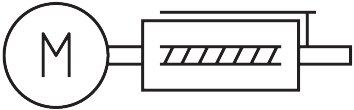

75 mm Hub, 3 mm/U Steigung und ±0,015 mm Wiederholgenauigkeit: Der EGSC-BS-KF-45-75-3P ist ein elektrischer Mini-Schlitten ohne eigenen Motor, der über die Schnittstelle V32 mit Schritt- oder Servomotor betrieben wird.

Vorteile

  • Wiederholgenau: ±0,015 mm bei bis zu 0,18 m/s und maximal 3600 1/min.
  • Geführt belastbar: Querkraft Fy bis 1314 N, Moment My bis 7 Nm, Nutzlast bis 12 kg.
  • Flexibler Motoranbau: Schnittstelle V32 für Schritt- oder Servomotor, Referenzierung über Festanschlag oder Referenzschalter.
  • Leise und sauber: 55 dB(A) Schalldruckpegel, Klasse 9 nach ISO 14644-1, geeignet für die Batterieproduktion (F1a).
  • Langlebig: Lebensdauerschmierung, 5000 km Referenzlebensdauer, Produktgewicht 1079 g.

Einsatz

Einsatz in Laborautomation, Elektronikfertigung und Batterieproduktion, wo kleine Lasten präzise verfahren werden. Betrieb bei 0 bis 50 °C in Schutzart IP40.

Technische Daten

Arbeitshub75 mm
Baugröße45
Hubreserve0 mm
Reversierspiel150 µm
Spindeldurchmesser10 mm
Spindelsteigung3 mm/U
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Kugelgewindetrieb
MotorartSchrittmotor, Servomotor
ReferenzierungFestanschlag-Block positiv, Festanschlag-Block negativ, Referenzschalter
Spindel-TypKugelgewindetrieb
Positionserkennungfür Näherungsschalter
Maximale Beschleunigung5 m/s²
Maximale Drehzahl3600 1/min
Maximale Geschwindigkeit0,18 m/s
Wiederholgenauigkeit±0,015 mm
Einschaltdauer100%
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 9 nach ISO 14644-1
Schalldruckpegel55 dB(A)
SchutzartIP40
Umgebungstemperatur0 bis 50 °C
Aufprallenergie in den Endlagen0,000014 J
Hinweis zur Aufprallenergie in den EndlagenBei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Dynamische Tragzahl Festlager7413 N
Dynamische Tragzahl Linearführung3240 N
Dynamische Tragzahl Kugelgewindetrieb3500 N
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit0,059 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit0,015 Nm
Maximale Kraft Fy1314 N
Maximale Kraft Fz1314 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)3240 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)3240 N
Maximales Moment Mx8,1 Nm
Maximales Moment My7 Nm
Maximales Moment Mz7 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)20 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)17 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)17 Nm
Maximale Radialkraft am Antriebsschaft180 N
Maximale Vorschubkraft Fx120 N
Richtwert Nutzlast, waagrecht12 kg
Richtwert Nutzlast, senkrecht12 kg
Statische Tragzahl Kugelgewindetrieb6300 N
Statische Tragzahl Linearführung5630 N
Massenträgheitsmoment JH pro Meter Hub0,04918 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,00228 kgcm²
Massenträgheitsmoment JO0,01045 kgcm²
Vorschubkonstante3 mm/U
Statische Tragzahl Festlager3966 N
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse bei 0 mm Hub212 g
Zuschlag bewegte Masse pro 10 mm Hub30 g
Produktgewicht1079 g
Grundgewicht bei 0 mm Hub608 g
Gewichtszuschlag pro 10 mm Hub63 g
Befestigungsartmit Innengewinde, mit Zentrierhülse, mit Zubehör, mit Zylinderstift
Schnittstellencode AktuatorV32
Werkstoff-HinweisRoHS konform
Werkstoff Führung SchlittenWälzlagerstahl
Werkstoff FührungsschieneWälzlagerstahl
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff JochplatteAluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff SchlittenAluminium-Knetlegierung, eloxiert
Werkstoff SpindelmutterWälzlagerstahl
Werkstoff SpindelWälzlagerstahl
HerstellerFesto
Hersteller-Nr.EGSC-BS-KF-45-75-3P
EAN4052568588229
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]75
GehäusewerkstoffAluminium, eloxiert
SerieEGSC
Temperaturbereich0-50 °C
Temperatur (max.)50
