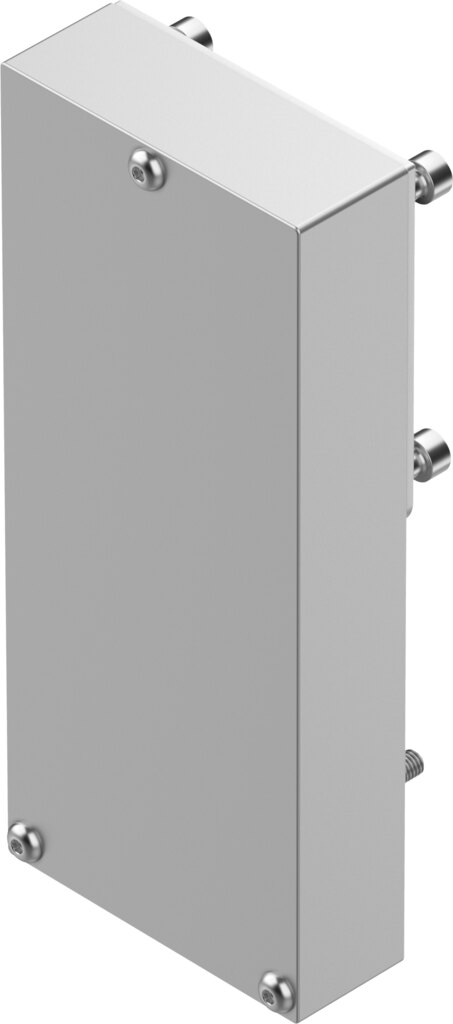

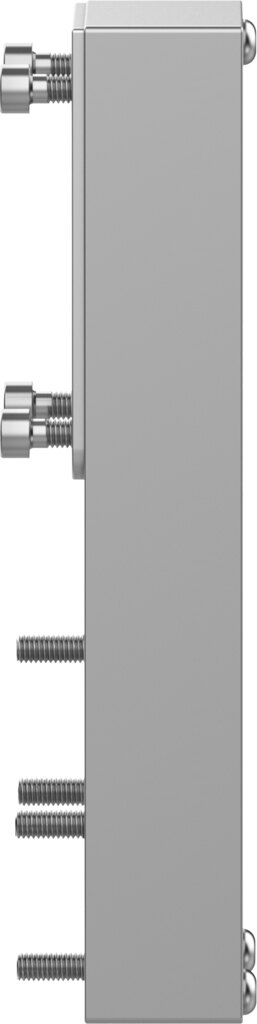

Parallelbausatz Motorschnittstelle 87A, 3 Nm EAMM-U-87-T46-87A-114 - Festo 4819278

Festo ✓ Originalprodukt Neuware

Der Festo Parallelbausatz EAMM-U-87-T46-87A-114 setzt den Motor parallel neben den Aktuator und verkürzt so die Baulänge der Einheit. Überträgt bis 3 Nm Drehmoment zwischen Motor und Antrieb. Passt zu Aktuatoren mit Code T46 und Motoren mit Code 87A. Original-Zubehör von Festo.

Netto
138,92 €
zzgl. MwSt.
165,31 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-4819278
Hersteller-Nr. EAMM-U-87-T46-87A-114
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Parallelbausatz EAMM-U-87-T46-87A-114 setzt den Motor parallel neben den Aktuator und verkürzt so die Baulänge der Einheit. Auf einen Blick: Motorschnittstelle 87A, 3 Nm, Aktuator T46.

Vorteile

  • Überträgt bis 3 Nm Drehmoment zwischen Motor und Antrieb
  • Passt zu Aktuatoren mit Code T46 und Motoren mit Code 87A
  • Übersetzung 1:1 bei 114 mm Mittenabstand der Wellen
  • Drehzahlen bis 3000 1/min zulässig
  • Massenträgheitsmoment 41,2 kgmm² als Kennwert für die Motorauslegung
  • Leerlaufantriebsmoment 0,22 Nm für die Drehmomentbilanz

Einsatz

Vor der Bestellung prüfen, ob der Motor den Schnittstellencode 87A trägt und der Aktuator zu T46 passt. Die parallele Anordnung des EAMM-U-87-T46-87A-114 eignet sich, wenn hinter dem Aktuator wenig Bauraum bleibt. EAMM-U-87-T46-87A-114 lässt sich in beliebiger Einbaulage montieren, zulässig sind 0 bis 50 °C Umgebungstemperatur.

Technische Daten

MerkmalWert
TypEAMM-U-87-T46-87A-114
Festo-Nr.4819278
Baugröße87
Mittenabstand114 mm
Einbaulagebeliebig
Getriebeübersetzung1:1
Max. Drehzahl3000 1/min
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeit0 bis 95 %
SchutzartIP40
Umgebungstemperatur0 bis 50 °C
Massenträgheitsmoment41,2 kgmm²
Leerlaufantriebsmoment0,22 Nm
Übertragbares Drehmoment3 Nm
Produktgewicht877 g
Schnittstellencode AktuatorT46
Schnittstellencode Motor In87A
Werkstoff-HinweisRoHS konform
Gewicht0,9 kg
HerstellerFesto
Hersteller-Nr.EAMM-U-87-T46-87A-114
EAN4052568292058
Zolltarifnummer84839089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMM
Temperaturbereich0-50 °C
Temperatur (max.)50
