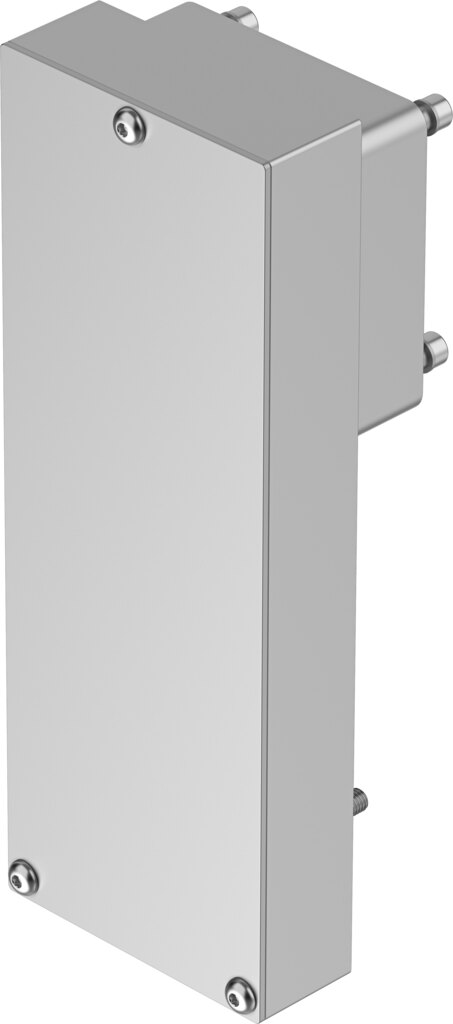

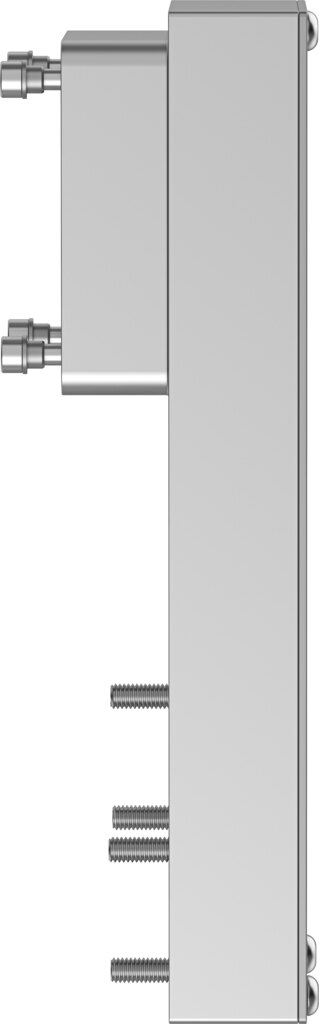

Parallelbausatz Baugröße 87 für Motoranbau, Aktuator T46, Motor 80PB oder 80R, 3 Nm EAMM-U-87-T46-80PB-147 - Festo 8126168
Der Parallelbausatz EAMM-U-87-T46-80PB-147 setzt einen Motor der Schnittstelle 80PB oder 80R parallel neben den Antrieb mit Code T46 und hält so die Baulänge kurz. Übertragbar sind bis 3 Nm. Drehzahl bis 3000 1/min, Schutzart IP40. Massenträgheitsmoment 44,4 kgmm².
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Parallelbausatz EAMM-U-87-T46-80PB-147 von Festo montiert den Motor (Schnittstelle 80PB oder 80R) parallel neben dem Antrieb (Schnittstelle T46). Er überträgt bis 3 Nm bei einer Übersetzung von 1:1.
Vorteile
- Übertragbares Drehmoment 3 Nm zwischen Motor und Antrieb
- Drehzahl bis 3000 1/min
- Massenträgheitsmoment 44,4 kgmm² als Kennwert für die Antriebsauslegung
- Leerlaufantriebsmoment 0,22 Nm
- Übersetzung 1:1, Mittenabstand 147 mm
- Schnittstellen Aktuator T46, Motor 80PB oder 80R
Einsatz
Der Bausatz gehört zwischen Motor und elektrischen Antrieb, etwa beim Aufbau von Handlingsystemen, Portalen und Zuführungen. Antriebsseitig passt er zu Schnittstellencode T46, motorseitig zu 80PB oder 80R.
Technische Daten
| Baugröße | 87 |
|---|---|
| Mittenabstand | 147 mm |
| Einbaulage | beliebig |
| Getriebeübersetzung | 1:1 |
| Max. Drehzahl | 3000 1/min |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur | -20 bis 60 °C |
| Relative Luftfeuchtigkeit | 0 - 95 % |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 bis 50 °C |
| Massenträgheitsmoment | 44,4 kgmm² |
| Leerlaufantriebsmoment | 0,22 Nm |
| Übertragbares Drehmoment | 3 Nm |
| Produktgewicht | 1159 g |
| Schnittstellencode Aktuator | T46 |
| Schnittstellencode Motor In | 80PB, 80R |
| Werkstoff-Hinweis | RoHS konform |
| Hersteller | Festo |
| Hersteller-Nr. | EAMM-U-87-T46-80PB-147 |
| EAN | 4052568552718 |
| Zolltarifnummer | 84839089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Serie | EAMM |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
