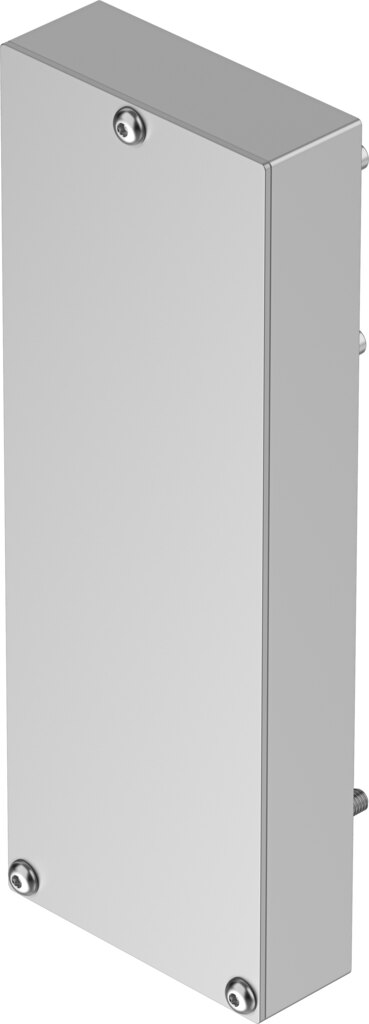

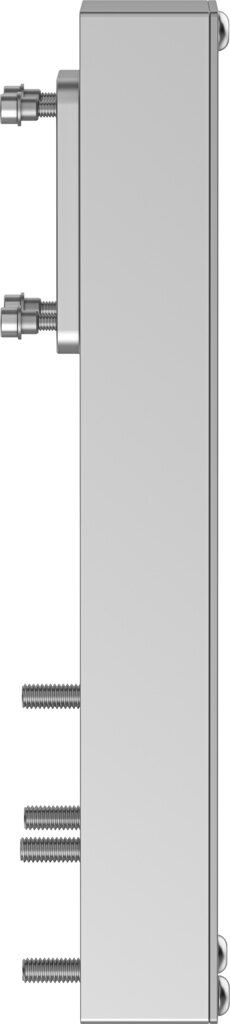

Parallelbausatz Baugröße 87 für Motoranbau, Aktuator T46, Motor 60R, 3 Nm EAMM-U-87-T46-60R-147 - Festo 8126162
Wenn der Bauraum in Achsrichtung knapp ist, montiert der Parallelbausatz EAMM-U-87-T46-60R-147 den Motor (60R) neben den Antrieb mit Schnittstelle T46. Er überträgt bis 3 Nm. Drehzahl bis 3000 1/min, Schutzart IP40. Massenträgheitsmoment 41,2 kgmm².
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Baugröße 87, 3 Nm übertragbares Drehmoment und Schnittstellen für Aktuator T46 und Motor 60R: Der Parallelbausatz EAMM-U-87-T46-60R-147 verkürzt die Einbaulänge, weil der Motor neben statt hinter dem Antrieb sitzt.
Vorteile
- Übertragbares Drehmoment 3 Nm zwischen Motor und Antrieb
- Drehzahl bis 3000 1/min
- Massenträgheitsmoment 41,2 kgmm² als Kennwert für die Antriebsauslegung
- Leerlaufantriebsmoment 0,22 Nm
- Übersetzung 1:1, Mittenabstand 147 mm
- Schnittstellen Aktuator T46, Motor 60R
Einsatz
Bei der Auslegung der Achse gehen das Massenträgheitsmoment von 41,2 kgmm² und das übertragbare Drehmoment von 3 Nm in die Wahl von Motor und Regler ein. Montiert wird der Bausatz zwischen Motor (60R) und Antrieb (T46).
Technische Daten
| Baugröße | 87 |
|---|---|
| Mittenabstand | 147 mm |
| Einbaulage | beliebig |
| Getriebeübersetzung | 1:1 |
| Max. Drehzahl | 3000 1/min |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur | -20 bis 60 °C |
| Relative Luftfeuchtigkeit | 0 - 95 % |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 bis 50 °C |
| Massenträgheitsmoment | 41,2 kgmm² |
| Leerlaufantriebsmoment | 0,22 Nm |
| Übertragbares Drehmoment | 3 Nm |
| Produktgewicht | 1017 g |
| Schnittstellencode Aktuator | T46 |
| Schnittstellencode Motor In | 60R |
| Werkstoff-Hinweis | RoHS konform |
| Hersteller | Festo |
| Hersteller-Nr. | EAMM-U-87-T46-60R-147 |
| EAN | 4052568552657 |
| Zolltarifnummer | 84839089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Serie | EAMM |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
