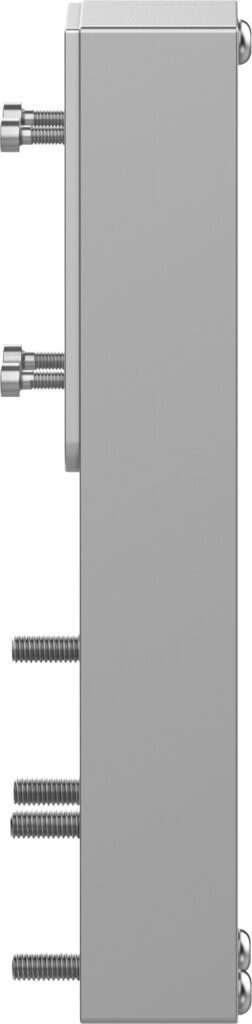

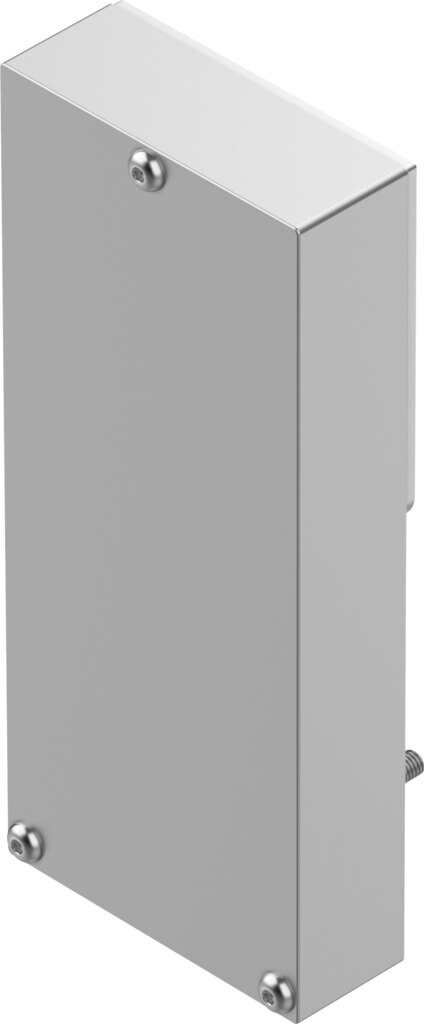

Parallelbausatz Motorschnittstelle 60 P/PA, 3,5 Nm EAMM-U-87-T46-60P-114 - Festo 4824069

Festo ✓ Originalprodukt Neuware

Der Festo Parallelbausatz EAMM-U-87-T46-60P-114 setzt den Motor parallel neben den Aktuator und verkürzt so die Baulänge der Einheit. Übertragbares Drehmoment 3,5 Nm für die Auslegung des Antriebsstrangs. Eindeutige Zuordnung über die Schnittstellencodes T46 (Aktuator) und 60 P, 60PA (Motor).

Netto
138,92 €
zzgl. MwSt.
165,31 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-4824069
Hersteller-Nr. EAMM-U-87-T46-60P-114
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Parallelbausatz EAMM-U-87-T46-60P-114 setzt den Motor parallel neben den Aktuator und verkürzt so die Baulänge der Einheit. Die wichtigsten Kennwerte: Motorschnittstelle 60 P/PA, 3,5 Nm, Aktuator T46.

Vorteile

  • Übertragbares Drehmoment 3,5 Nm für die Auslegung des Antriebsstrangs
  • Eindeutige Zuordnung über die Schnittstellencodes T46 (Aktuator) und 60 P, 60PA (Motor)
  • Übersetzung 1:1 bei 114 mm Mittenabstand der Wellen
  • Maximale Drehzahl 3000 1/min
  • Massenträgheitsmoment 41,2 kgmm² als Kennwert für die Motorauslegung
  • Leerlaufantriebsmoment 0,22 Nm für die Drehmomentbilanz

Einsatz

Vor der Bestellung prüfen, ob der Motor den Schnittstellencode 60 P, 60PA trägt und der Aktuator zu T46 passt. Die parallele Anordnung des EAMM-U-87-T46-60P-114 eignet sich, wenn hinter dem Aktuator wenig Bauraum bleibt. Die Einbaulage von EAMM-U-87-T46-60P-114 ist frei wählbar, die Umgebungstemperatur darf 0 bis 50 °C betragen.

Technische Daten

MerkmalWert
TypEAMM-U-87-T46-60P-114
Festo-Nr.4824069
Baugröße87
Mittenabstand114 mm
Einbaulagebeliebig
Getriebeübersetzung1:1
Max. Drehzahl3000 1/min
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeit0 bis 95 %
SchutzartIP40
Umgebungstemperatur0 bis 50 °C
Massenträgheitsmoment41,2 kgmm²
Leerlaufantriebsmoment0,22 Nm
Übertragbares Drehmoment3,5 Nm
Produktgewicht913 g
Schnittstellencode AktuatorT46
Schnittstellencode Motor In60 P, 60PA
Werkstoff-HinweisRoHS konform
Gewicht0,95 kg
HerstellerFesto
Hersteller-Nr.EAMM-U-87-T46-60P-114
EAN4052568292072
Zolltarifnummer84839089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMM
Temperaturbereich0-50 °C
Temperatur (max.)50
