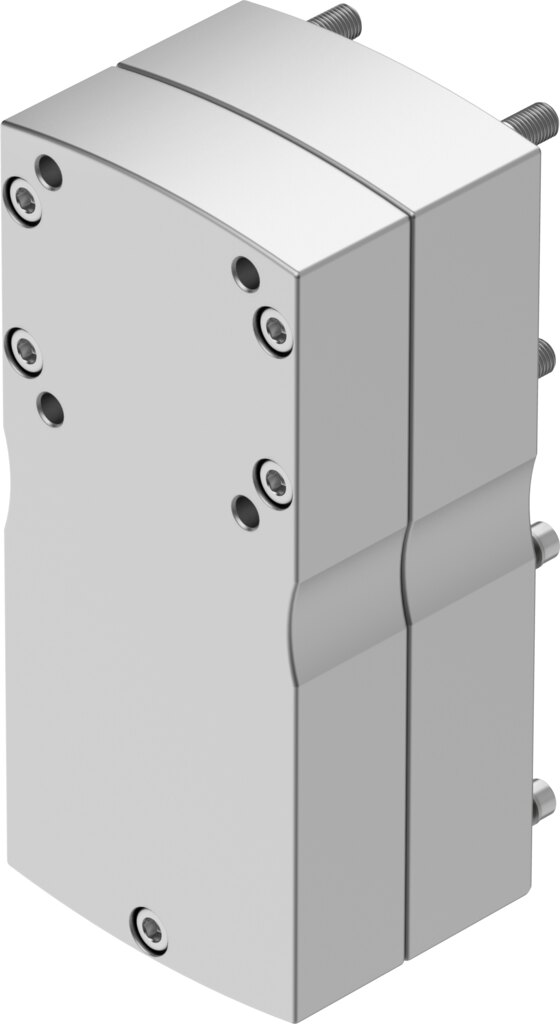

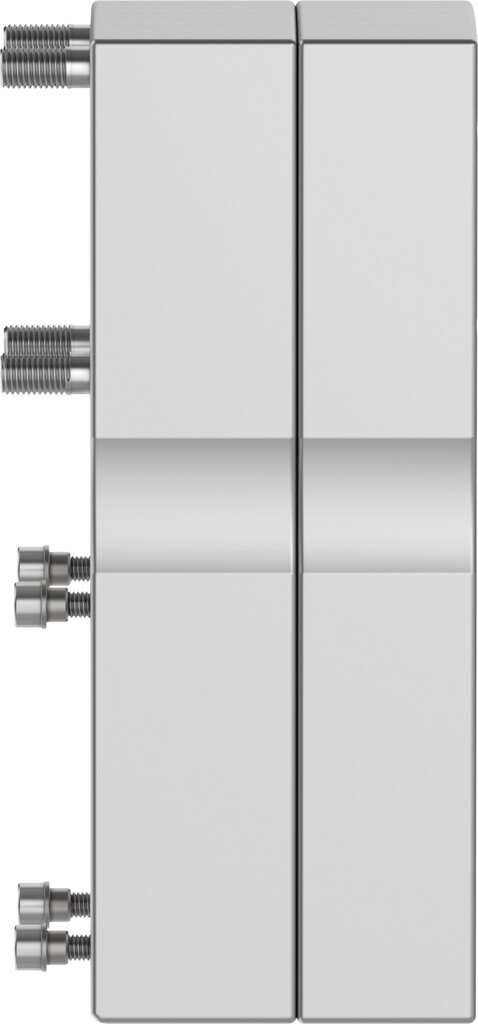

Parallelbausatz Baugröße 86 für Motoranbau, Aktuator D60, Motor 80PB oder 80R, 9,5 Nm EAMM-U-86-D60-80PB-102 - Festo 8107722

Festo ✓ Originalprodukt Neuware

Der Parallelbausatz EAMM-U-86-D60-80PB-102 setzt einen Motor der Schnittstelle 80PB oder 80R parallel neben den Antrieb mit Code D60 und hält so die Baulänge kurz. Übertragbar sind bis 9,5 Nm. Drehzahl bis 5000 1/min, Schutzart IP40. Massenträgheitsmoment 175 kgmm².

Netto
704,33 €
zzgl. MwSt.
838,15 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8107722
Hersteller-Nr. EAMM-U-86-D60-80PB-102
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Baugröße 86, 9,5 Nm übertragbares Drehmoment und Schnittstellen für Aktuator D60 und Motor 80PB oder 80R: Der Parallelbausatz EAMM-U-86-D60-80PB-102 verkürzt die Einbaulänge, weil der Motor neben statt hinter dem Antrieb sitzt.

Vorteile

  • Übertragbares Drehmoment 9,5 Nm zwischen Motor und Antrieb
  • Drehzahl bis 5000 1/min
  • Massenträgheitsmoment 175 kgmm² als Kennwert für die Antriebsauslegung
  • Leerlaufantriebsmoment 0,25 Nm
  • Übersetzung 1:1
  • Schnittstellen Aktuator D60, Motor 80PB oder 80R

Einsatz

Der Bausatz gehört zwischen Motor und elektrischen Antrieb, etwa beim Aufbau von Handlingsystemen, Portalen und Zuführungen. Antriebsseitig passt er zu Schnittstellencode D60, motorseitig zu 80PB oder 80R.

Technische Daten

Baugröße86
Einbaulagebeliebig
Getriebeübersetzung1:1
Max. Drehzahl5000 1/min
LABS-KonformitätVDMA24364-B2-L
Lagertemperatur-25 bis 60 °C
Relative Luftfeuchtigkeit0 - 95 %
SchutzartIP40
Umgebungstemperatur-10 bis 60 °C
Massenträgheitsmoment175 kgmm²
Leerlaufantriebsmoment0,25 Nm
Übertragbares Drehmoment9,5 Nm
Produktgewicht2500 g
Schnittstellencode AktuatorD60
Schnittstellencode Motor In80PB, 80R
Werkstoff-HinweisRoHS konform
Gewicht2,4 kg
HerstellerFesto
Hersteller-Nr.EAMM-U-86-D60-80PB-102
EAN4052568551988
Zolltarifnummer84839089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMM
Temperaturbereich-10-60 °C
Temperatur (max.)60
