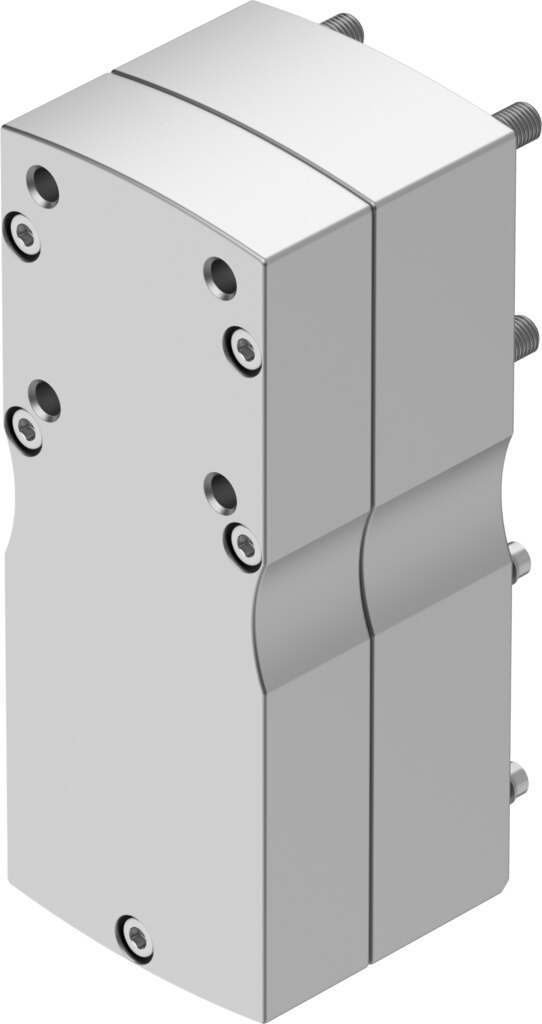

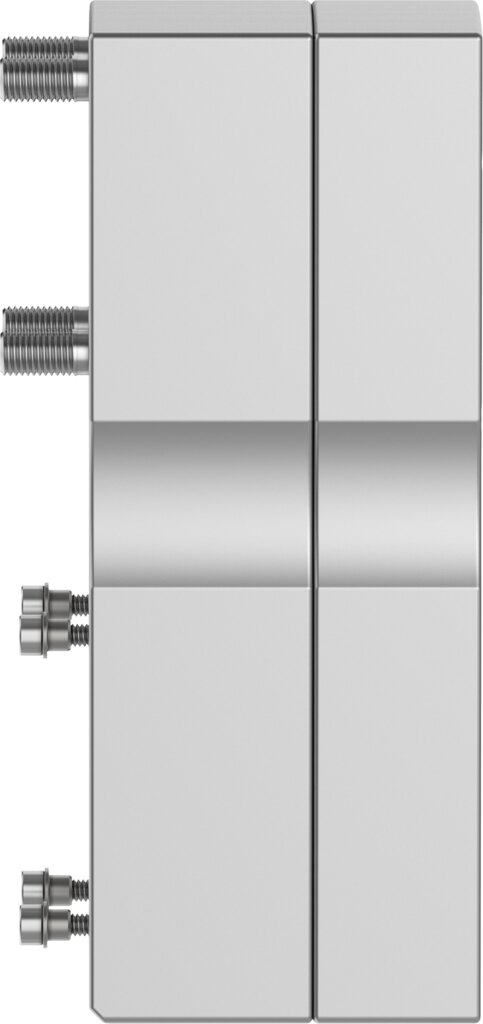

Parallelbausatz Baugröße 70 für Motoranbau, Aktuator D50, Motor 60P oder 60PA, 7 Nm EAMM-U-70-D50-60P-96 - Festo 8123171

Festo ✓ Originalprodukt Neuware

Wenn der Bauraum in Achsrichtung knapp ist, montiert der Parallelbausatz EAMM-U-70-D50-60P-96 den Motor (60P oder 60PA) neben den Antrieb mit Schnittstelle D50. Er überträgt bis 7 Nm. Drehzahl bis 5000 1/min, Schutzart IP40. Massenträgheitsmoment 118 kgmm².

Netto
580,05 €
zzgl. MwSt.
690,26 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8123171
Hersteller-Nr. EAMM-U-70-D50-60P-96
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Parallelbausatz EAMM-U-70-D50-60P-96 von Festo montiert den Motor (Schnittstelle 60P oder 60PA) parallel neben dem Antrieb (Schnittstelle D50). Er überträgt bis 7 Nm.

Vorteile

  • Übertragbares Drehmoment 7 Nm zwischen Motor und Antrieb
  • Drehzahl bis 5000 1/min
  • Massenträgheitsmoment 118 kgmm² als Kennwert für die Antriebsauslegung
  • Leerlaufantriebsmoment 0,18 Nm
  • Schnittstellen Aktuator D50, Motor 60P oder 60PA
  • Schutzart IP40, Umgebungstemperatur -10 bis 60 °C

Einsatz

Bei der Auslegung der Achse gehen das Massenträgheitsmoment von 118 kgmm² und das übertragbare Drehmoment von 7 Nm in die Wahl von Motor und Regler ein. Montiert wird der Bausatz zwischen Motor (60P oder 60PA) und Antrieb (D50).

Technische Daten

Baugröße70
Einbaulagebeliebig
Max. Drehzahl5000 1/min
LABS-KonformitätVDMA24364-B2-L
Lagertemperatur-25 bis 60 °C
Relative Luftfeuchtigkeit0 - 95 %
SchutzartIP40
Umgebungstemperatur-10 bis 60 °C
Massenträgheitsmoment118 kgmm²
Leerlaufantriebsmoment0,18 Nm
Übertragbares Drehmoment7 Nm
Produktgewicht1800 g
Schnittstellencode AktuatorD50
Schnittstellencode Motor In60P, 60PA
Werkstoff-HinweisRoHS konform
Gewicht1,8 kg
HerstellerFesto
Hersteller-Nr.EAMM-U-70-D50-60P-96
EAN4052568552015
Zolltarifnummer84839089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMM
Temperaturbereich-10-60 °C
Temperatur (max.)60
