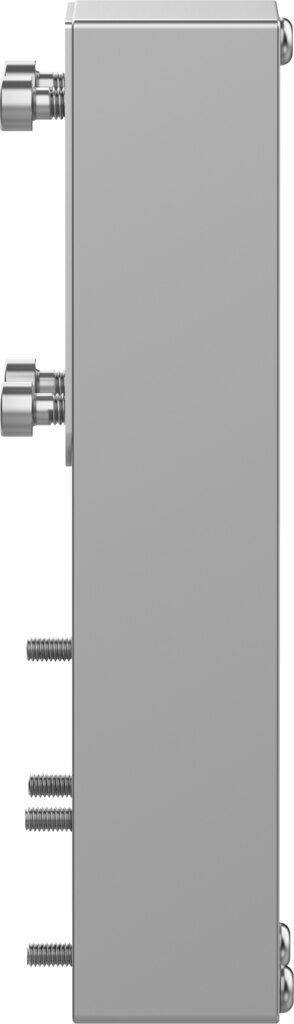

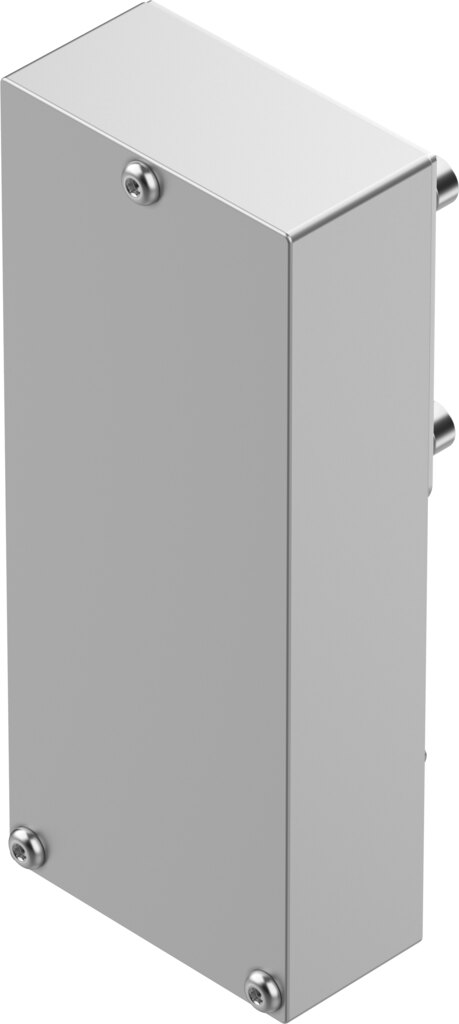

Parallelbausatz Motorschnittstelle 57A, 3 Nm EAMM-U-65-T42-57A-87 - Festo 4331535

Festo ✓ Originalprodukt Neuware

Der Festo Parallelbausatz EAMM-U-65-T42-57A-87 setzt den Motor parallel neben den Aktuator und verkürzt so die Baulänge der Einheit. Übertragbares Drehmoment 3 Nm für die Auslegung des Antriebsstrangs. Passt zu Aktuatoren mit Code T42 und Motoren mit Code 57A. Original-Zubehör von Festo.

Netto
138,92 €
zzgl. MwSt.
165,31 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-4331535
Hersteller-Nr. EAMM-U-65-T42-57A-87
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Parallelbausatz EAMM-U-65-T42-57A-87 setzt den Motor parallel neben den Aktuator und verkürzt so die Baulänge der Einheit. Die wichtigsten Kennwerte: Motorschnittstelle 57A, 3 Nm, Aktuator T42.

Vorteile

  • Übertragbares Drehmoment 3 Nm für die Auslegung des Antriebsstrangs
  • Passt zu Aktuatoren mit Code T42 und Motoren mit Code 57A
  • Übersetzung 1:1 bei 87 mm Mittenabstand der Wellen
  • Maximale Drehzahl 3000 1/min
  • Massenträgheitsmoment 41,2 kgmm² als Kennwert für die Motorauslegung
  • Leerlaufantriebsmoment 0,22 Nm für die Drehmomentbilanz

Einsatz

Vor der Bestellung prüfen, ob der Motor den Schnittstellencode 57A trägt und der Aktuator zu T42 passt. Die parallele Anordnung des EAMM-U-65-T42-57A-87 eignet sich, wenn hinter dem Aktuator wenig Bauraum bleibt. Die Einbaulage von EAMM-U-65-T42-57A-87 ist frei wählbar, die Umgebungstemperatur darf 0 bis 50 °C betragen.

Technische Daten

MerkmalWert
TypEAMM-U-65-T42-57A-87
Festo-Nr.4331535
Baugröße65
Mittenabstand87 mm
Einbaulagebeliebig
Getriebeübersetzung1:1
Max. Drehzahl3000 1/min
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeit0 bis 95 %
SchutzartIP40
Umgebungstemperatur0 bis 50 °C
Massenträgheitsmoment41,2 kgmm²
Leerlaufantriebsmoment0,22 Nm
Übertragbares Drehmoment3 Nm
Produktgewicht594 g
Schnittstellencode AktuatorT42
Schnittstellencode Motor In57A
Werkstoff-HinweisRoHS konform
Gewicht0,65 kg
HerstellerFesto
Hersteller-Nr.EAMM-U-65-T42-57A-87
EAN4052568291594
Zolltarifnummer84839089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMM
Temperaturbereich0-50 °C
Temperatur (max.)50
