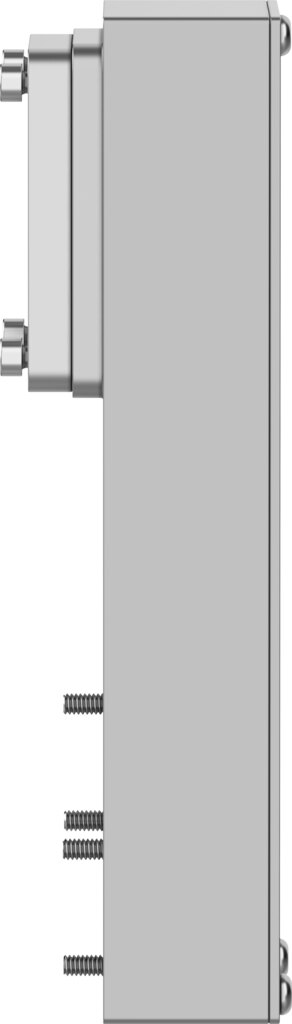

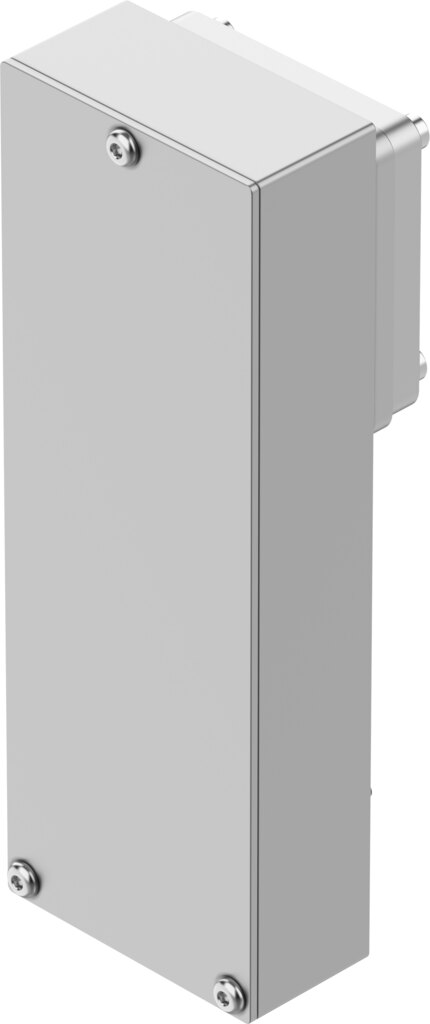

Parallelbausatz für Motoranbau, 3 Nm, Aktuator T42, Motor 40P EAMM-U-65-T42-40P-114 - Festo 8222172

Festo ✓ Originalprodukt Neuware

Der Parallelbausatz EAMM-U-65-T42-40P-114 legt den Motor neben die Achse und verkürzt so die Gesamtlänge des Antriebs. Bis 3 Nm Drehmoment werden übertragen, ausgelegt ist das Teil für bis 3000 1/min. Die Codes T42 (Aktuator) und 40P (Motor) legen die Zuordnung fest.

Netto
273,24 €
zzgl. MwSt.
325,16 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8222172
Hersteller-Nr. EAMM-U-65-T42-40P-114
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Parallelbausatz EAMM-U-65-T42-40P-114 legt den Motor neben die Achse und verkürzt so die Gesamtlänge des Antriebs. Bis 3 Nm Drehmoment werden übertragen, ausgelegt ist das Teil für bis 3000 1/min.

Das spricht dafür

  • Übertragbares Drehmoment 3 Nm
  • Drehzahlen bis 3000 1/min
  • Übersetzung 1:1, Drehzahl und Moment des Motors gehen unverändert auf die Achse
  • Leerlaufantriebsmoment nur 0,22 Nm
  • Massenträgheitsmoment 41,2 kgmm² als Wert für die Antriebsauslegung
  • Schutzart IP40, geschützt gegen Fremdkörper ab 1 mm

Einsatz

EAMM-U-65-T42-40P-114 wird beim Motoranbau an elektrische Achsen von Festo verbaut, ob bei der Neukonstruktion oder beim Tausch. Für die Auswahl maßgeblich sind die Festo-Daten von EAMM-U-65-T42-40P-114 in der Tabelle.

Technische Daten

TypEAMM-U-65-T42-40P-114
Festo-Nr.8222172
Baugröße65
Mittenabstand114 mm
Getriebeübersetzung1:1
Übertragbares Drehmoment3 Nm
Leerlaufantriebsmoment0,22 Nm
Max. Drehzahl3000 1/min
Massenträgheitsmoment41,2 kgmm²
Schnittstellencode AktuatorT42
Schnittstellencode Motor In40P
SchutzartIP40
Einbaulagebeliebig
Umgebungstemperatur0 bis 50 °C
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeit0 - 95 %
LABS-KonformitätVDMA 24364-Zone III
Produktgewicht744 g
Werkstoff-HinweisRoHS-konform
Gewicht0,8 kg
HerstellerFesto
Hersteller-Nr.EAMM-U-65-T42-40P-114
EAN4052568801922
Zolltarifnummer84839089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMM
Temperaturbereich0-50 °C
Temperatur (max.)50
