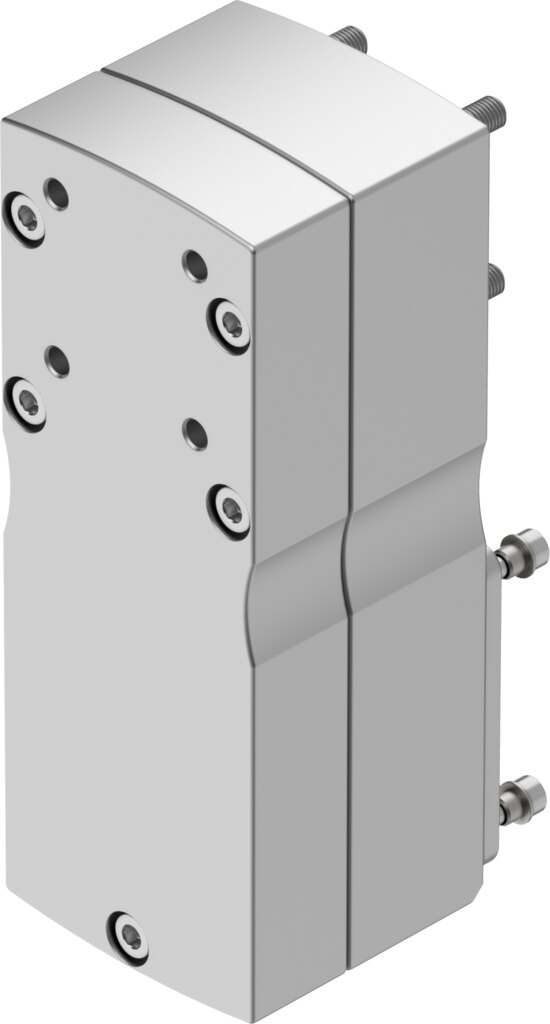

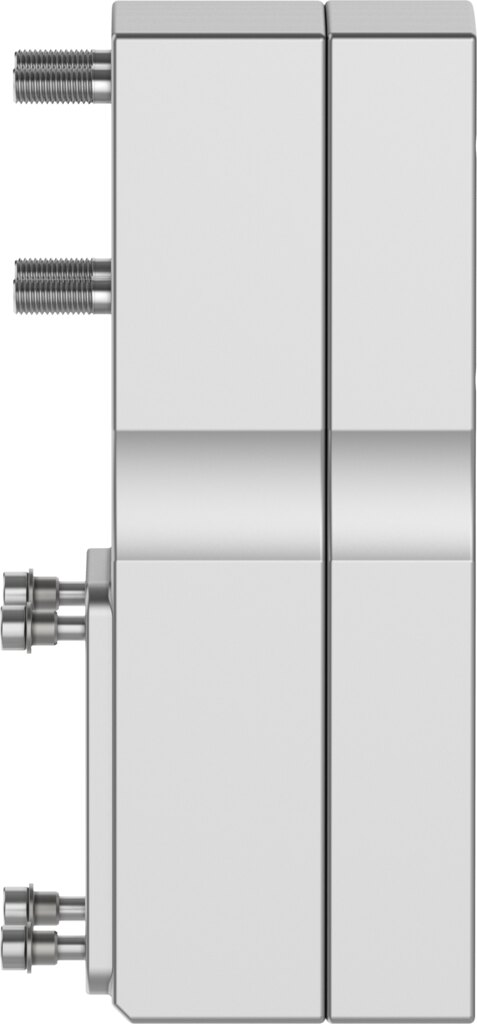

Parallelbausatz Baugröße 60 für Motoranbau, Aktuator D32B, Motor 60P oder 60PA, 3 Nm EAMM-U-60-D32-60P-91 - Festo 8125069
Motor parallel statt in Verlängerung der Achse: Der Bausatz EAMM-U-60-D32-60P-91 verbindet Motoren mit Code 60P oder 60PA und Antriebe mit Schnittstelle D32B bei bis zu 3 Nm Drehmoment. Drehzahl bis 6000 1/min, Schutzart IP40. Massenträgheitsmoment 26,7 kgmm².
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Baugröße 60, 3 Nm übertragbares Drehmoment und Schnittstellen für Aktuator D32B und Motor 60P oder 60PA: Der Parallelbausatz EAMM-U-60-D32-60P-91 verkürzt die Einbaulänge, weil der Motor neben statt hinter dem Antrieb sitzt.
Vorteile
- Übertragbares Drehmoment 3 Nm zwischen Motor und Antrieb
- Drehzahl bis 6000 1/min
- Massenträgheitsmoment 26,7 kgmm² als Kennwert für die Antriebsauslegung
- Leerlaufantriebsmoment 0,07 Nm
- Übersetzung 1:1
- Schnittstellen Aktuator D32B, Motor 60P oder 60PA
Einsatz
Bei der Auslegung der Achse gehen das Massenträgheitsmoment von 26,7 kgmm² und das übertragbare Drehmoment von 3 Nm in die Wahl von Motor und Regler ein. Montiert wird der Bausatz zwischen Motor (60P oder 60PA) und Antrieb (D32B).
Technische Daten
| Baugröße | 60 |
|---|---|
| Einbaulage | beliebig |
| Getriebeübersetzung | 1:1 |
| Max. Drehzahl | 6000 1/min |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur | -25 bis 60 °C |
| Relative Luftfeuchtigkeit | 0 - 95 % |
| Schutzart | IP40 |
| Umgebungstemperatur | -10 bis 60 °C |
| Massenträgheitsmoment | 26,7 kgmm² |
| Leerlaufantriebsmoment | 0,07 Nm |
| Übertragbares Drehmoment | 3 Nm |
| Produktgewicht | 1130 g |
| Schnittstellencode Aktuator | D32B |
| Schnittstellencode Motor In | 60P, 60PA |
| Werkstoff-Hinweis | RoHS konform |
| Gewicht | 1,2 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EAMM-U-60-D32-60P-91 |
| EAN | 4052568552060 |
| Zolltarifnummer | 84839089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Serie | EAMM |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
