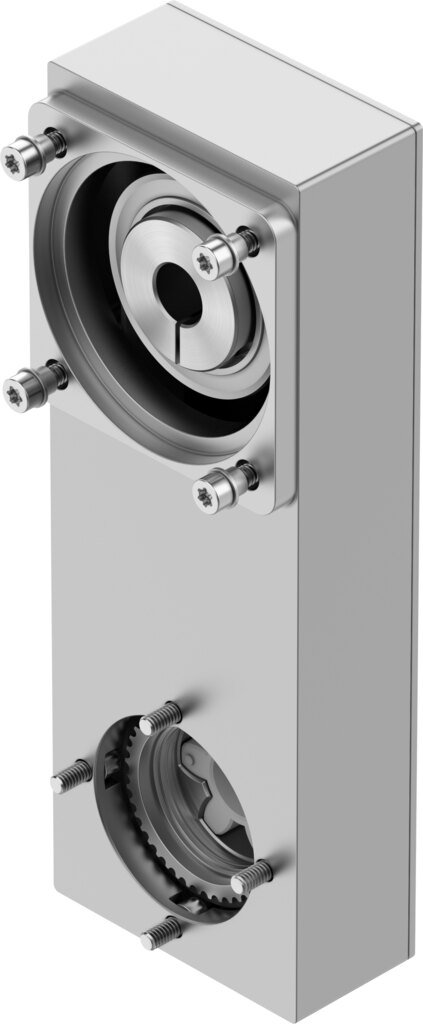

Parallelbausatz Motorschnittstelle 42A, 0,5 Nm EAMM-U-45-V32-42A-63 - Festo 4280674
Der Festo Parallelbausatz EAMM-U-45-V32-42A-63 setzt den Motor parallel neben den Aktuator und verkürzt so die Baulänge der Einheit. Übertragbares Drehmoment 0,5 Nm für die Auslegung des Antriebsstrangs. Passt zu Aktuatoren mit Code V32 und Motoren mit Code 42A. Original-Zubehör von Festo.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit dem Parallelbausatz EAMM-U-45-V32-42A-63 setzen Sie den Motor parallel neben den Aktuator und verkürzt so die Baulänge der Einheit. Entscheidend für die Auswahl: Motorschnittstelle 42A, 0,5 Nm, Aktuator V32.
Vorteile
- Übertragbares Drehmoment 0,5 Nm für die Auslegung des Antriebsstrangs
- Passt zu Aktuatoren mit Code V32 und Motoren mit Code 42A
- Übersetzung 1:1 bei 63 mm Mittenabstand der Wellen
- Drehzahlen bis 3600 1/min zulässig
- Mit 4,35 kgmm² Massenträgheitsmoment sauber in die Antriebsberechnung übernehmbar
- Leerlaufantriebsmoment 0,05 Nm für die Drehmomentbilanz
Einsatz
Vor der Bestellung prüfen, ob der Motor den Schnittstellencode 42A trägt und der Aktuator zu V32 passt. Die parallele Anordnung des EAMM-U-45-V32-42A-63 eignet sich, wenn hinter dem Aktuator wenig Bauraum bleibt. EAMM-U-45-V32-42A-63 lässt sich in beliebiger Einbaulage montieren, zulässig sind 0 bis 50 °C Umgebungstemperatur.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | EAMM-U-45-V32-42A-63 |
| Festo-Nr. | 4280674 |
| Baugröße | 45 |
| Mittenabstand | 63 mm |
| Einbaulage | beliebig |
| Getriebeübersetzung | 1:1 |
| Max. Drehzahl | 3600 1/min |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur | -20 bis 60 °C |
| Relative Luftfeuchtigkeit | 0 bis 95 % |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 bis 50 °C |
| Massenträgheitsmoment | 4,35 kgmm² |
| Leerlaufantriebsmoment | 0,05 Nm |
| Übertragbares Drehmoment | 0,5 Nm |
| Produktgewicht | 243 g |
| Schnittstellencode Aktuator | V32 |
| Schnittstellencode Motor In | 42A |
| Werkstoff-Hinweis | RoHS konform |
| Gewicht | 0,27 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EAMM-U-45-V32-42A-63 |
| EAN | 4052568291563 |
| Zolltarifnummer | 84839089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Serie | EAMM |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
