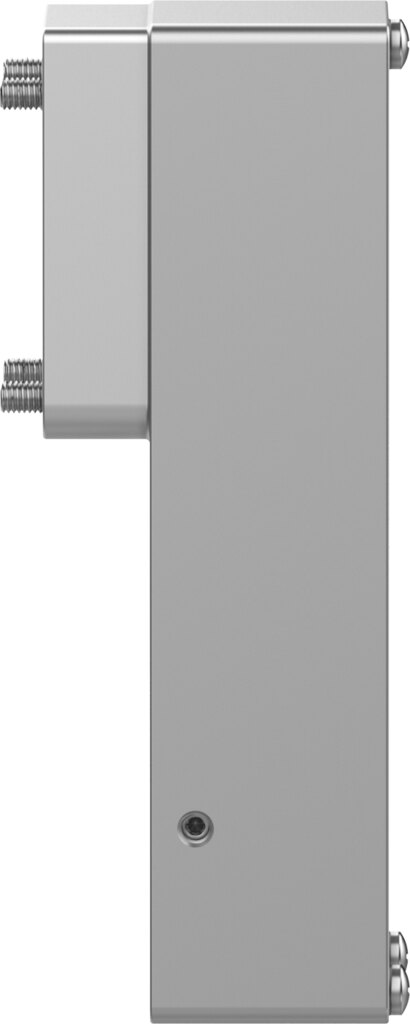

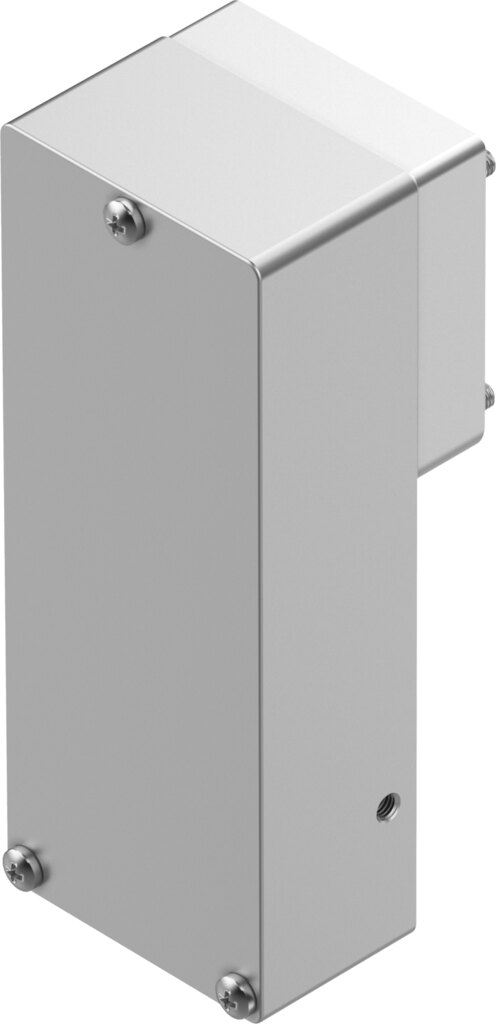

Parallelbausatz Motorschnittstelle 28A, 0,05 Nm EAMM-U-30-V20-28A-44 - Festo 4767125

Festo ✓ Originalprodukt Neuware

Der Festo Parallelbausatz EAMM-U-30-V20-28A-44 setzt den Motor parallel neben den Aktuator und verkürzt so die Baulänge der Einheit. Überträgt bis 0,05 Nm Drehmoment zwischen Motor und Antrieb. Eindeutige Zuordnung über die Schnittstellencodes V20 (Aktuator) und 28A (Motor).

Netto
131,61 €
zzgl. MwSt.
156,62 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-4767125
Hersteller-Nr. EAMM-U-30-V20-28A-44
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem Parallelbausatz EAMM-U-30-V20-28A-44 setzen Sie den Motor parallel neben den Aktuator und verkürzt so die Baulänge der Einheit. Auf einen Blick: Motorschnittstelle 28A, 0,05 Nm, Aktuator V20.

Vorteile

  • Überträgt bis 0,05 Nm Drehmoment zwischen Motor und Antrieb
  • Eindeutige Zuordnung über die Schnittstellencodes V20 (Aktuator) und 28A (Motor)
  • Übersetzung 1:1 bei 44 mm Mittenabstand der Wellen
  • Maximale Drehzahl 3000 1/min
  • Mit 2,11 kgmm² Massenträgheitsmoment sauber in die Antriebsberechnung übernehmbar
  • Leerlaufantriebsmoment 0,015 Nm für die Drehmomentbilanz

Einsatz

Vor der Bestellung prüfen, ob der Motor den Schnittstellencode 28A trägt und der Aktuator zu V20 passt. Sinnvoll bei begrenztem Bauraum in Achsrichtung, wie beim EAMM-U-30-V20-28A-44 in Baugröße 30. Die Einbaulage von EAMM-U-30-V20-28A-44 ist frei wählbar, die Umgebungstemperatur darf 0 bis 50 °C betragen.

Technische Daten

MerkmalWert
TypEAMM-U-30-V20-28A-44
Festo-Nr.4767125
Baugröße30
Mittenabstand44 mm
Einbaulagebeliebig
Getriebeübersetzung1:1
Max. Drehzahl3000 1/min
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeit0 bis 95 %
SchutzartIP40
Umgebungstemperatur0 bis 50 °C
Massenträgheitsmoment2,11 kgmm²
Leerlaufantriebsmoment0,015 Nm
Übertragbares Drehmoment0,05 Nm
Produktgewicht97 g
Schnittstellencode AktuatorV20
Schnittstellencode Motor In28A
Werkstoff-HinweisRoHS konform
Gewicht0,125 kg
HerstellerFesto
Hersteller-Nr.EAMM-U-30-V20-28A-44
EAN4052568292010
Zolltarifnummer84839089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMM
Temperaturbereich0-50 °C
Temperatur (max.)50
