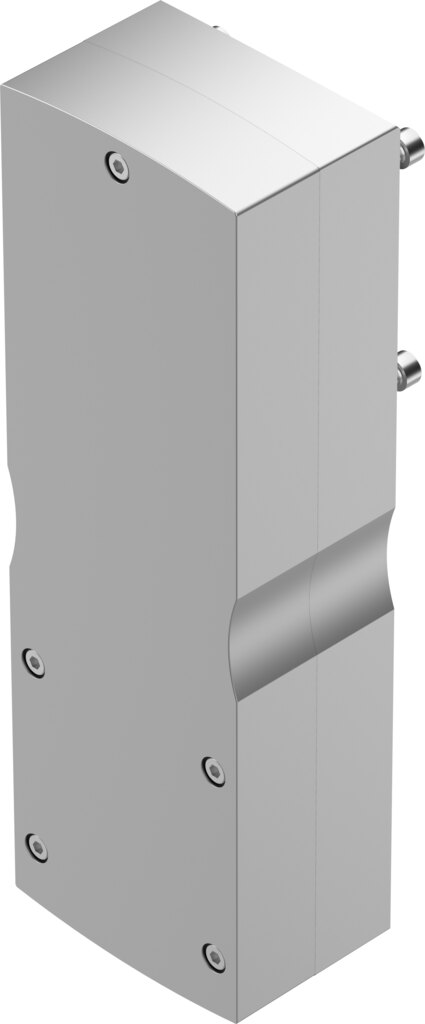

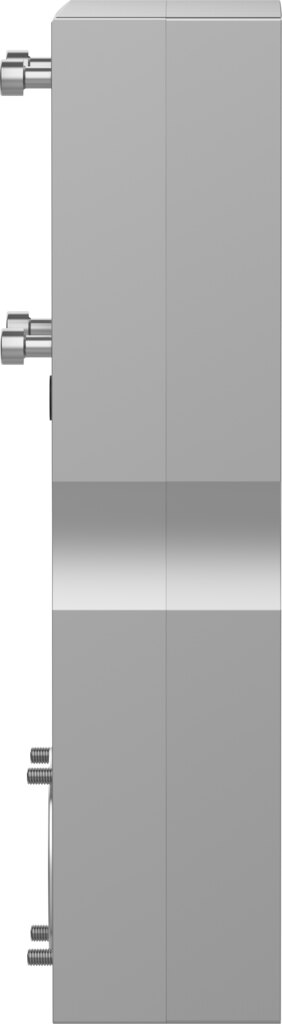

Parallelbausatz Baugröße 145 für Motoranbau, Aktuator S95, Motor 140A oder 150A, 50 Nm EAMM-U-145-S95-150A-288 - Festo 8157288
Motor parallel statt in Verlängerung der Achse: Der Bausatz EAMM-U-145-S95-150A-288 verbindet Motoren mit Code 140A oder 150A und Antriebe mit Schnittstelle S95 bei bis zu 50 Nm Drehmoment. Drehzahl bis 4000 1/min, Schutzart IP40. Massenträgheitsmoment 2255 kgmm².
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Parallelbausatz EAMM-U-145-S95-150A-288 von Festo montiert den Motor (Schnittstelle 140A oder 150A) parallel neben dem Antrieb (Schnittstelle S95). Er überträgt bis 50 Nm bei einer Übersetzung von 1:1.
Vorteile
- Übertragbares Drehmoment 50 Nm zwischen Motor und Antrieb
- Drehzahl bis 4000 1/min
- Massenträgheitsmoment 2255 kgmm² als Kennwert für die Antriebsauslegung
- Leerlaufantriebsmoment 2 Nm
- Übersetzung 1:1
- Schnittstellen Aktuator S95, Motor 140A oder 150A
Einsatz
Der Bausatz gehört zwischen Motor und elektrischen Antrieb, etwa beim Aufbau von Handlingsystemen, Portalen und Zuführungen. Antriebsseitig passt er zu Schnittstellencode S95, motorseitig zu 140A oder 150A.
Technische Daten
| Baugröße | 145 |
|---|---|
| Einbaulage | beliebig |
| Getriebeübersetzung | 1:1 |
| Max. Drehzahl | 4000 1/min |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur | -25 bis 60 °C |
| Relative Luftfeuchtigkeit | 0 - 95 % |
| Schutzart | IP40 |
| Umgebungstemperatur | -10 bis 60 °C |
| Massenträgheitsmoment | 2255 kgmm² |
| Leerlaufantriebsmoment | 2 Nm |
| Übertragbares Drehmoment | 50 Nm |
| Produktgewicht | 14500 g |
| Schnittstellencode Aktuator | S95 |
| Schnittstellencode Motor In | 140A, 150A |
| Werkstoff-Hinweis | RoHS konform |
| Hersteller | Festo |
| Hersteller-Nr. | EAMM-U-145-S95-150A-288 |
| EAN | 4052568600310 |
| Zolltarifnummer | 84839089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Serie | EAMM |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
