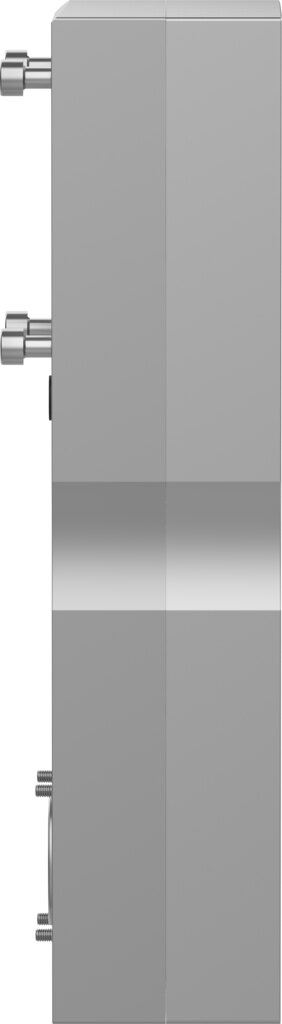

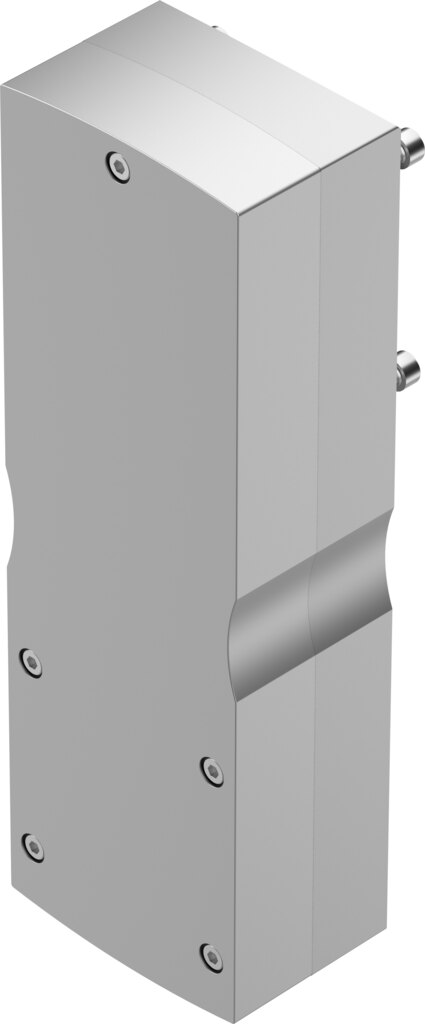

Parallelbausatz Baugröße 145 für Motoranbau, Aktuator S62, Motor 140A oder 150A, 50 Nm EAMM-U-145-S62-150A-288 - Festo 8157287

Festo ✓ Originalprodukt Neuware

Wenn der Bauraum in Achsrichtung knapp ist, montiert der Parallelbausatz EAMM-U-145-S62-150A-288 den Motor (140A oder 150A) neben den Antrieb mit Schnittstelle S62. Er überträgt bis 50 Nm. Drehzahl bis 4000 1/min, Schutzart IP40. Massenträgheitsmoment 2267 kgmm².

Netto
1.152,00 €
zzgl. MwSt.
1.370,88 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8157287
Hersteller-Nr. EAMM-U-145-S62-150A-288
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Parallelbausatz EAMM-U-145-S62-150A-288 von Festo montiert den Motor (Schnittstelle 140A oder 150A) parallel neben dem Antrieb (Schnittstelle S62). Er überträgt bis 50 Nm bei einer Übersetzung von 1:1.

Vorteile

  • Übertragbares Drehmoment 50 Nm zwischen Motor und Antrieb
  • Drehzahl bis 4000 1/min
  • Massenträgheitsmoment 2267 kgmm² als Kennwert für die Antriebsauslegung
  • Leerlaufantriebsmoment 2 Nm
  • Übersetzung 1:1
  • Schnittstellen Aktuator S62, Motor 140A oder 150A

Einsatz

Bei der Auslegung der Achse gehen das Massenträgheitsmoment von 2267 kgmm² und das übertragbare Drehmoment von 50 Nm in die Wahl von Motor und Regler ein. Montiert wird der Bausatz zwischen Motor (140A oder 150A) und Antrieb (S62).

Technische Daten

Baugröße145
Einbaulagebeliebig
Getriebeübersetzung1:1
Max. Drehzahl4000 1/min
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-25 bis 60 °C
Relative Luftfeuchtigkeit0 - 95 %
SchutzartIP40
Umgebungstemperatur-10 bis 60 °C
Massenträgheitsmoment2267 kgmm²
Leerlaufantriebsmoment2 Nm
Übertragbares Drehmoment50 Nm
Produktgewicht14600 g
Schnittstellencode AktuatorS62
Schnittstellencode Motor In140A, 150A
Werkstoff-HinweisRoHS konform
Gewicht16 kg
HerstellerFesto
Hersteller-Nr.EAMM-U-145-S62-150A-288
EAN4052568600303
Zolltarifnummer84836080
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMM
Temperaturbereich-10-60 °C
Temperatur (max.)60
