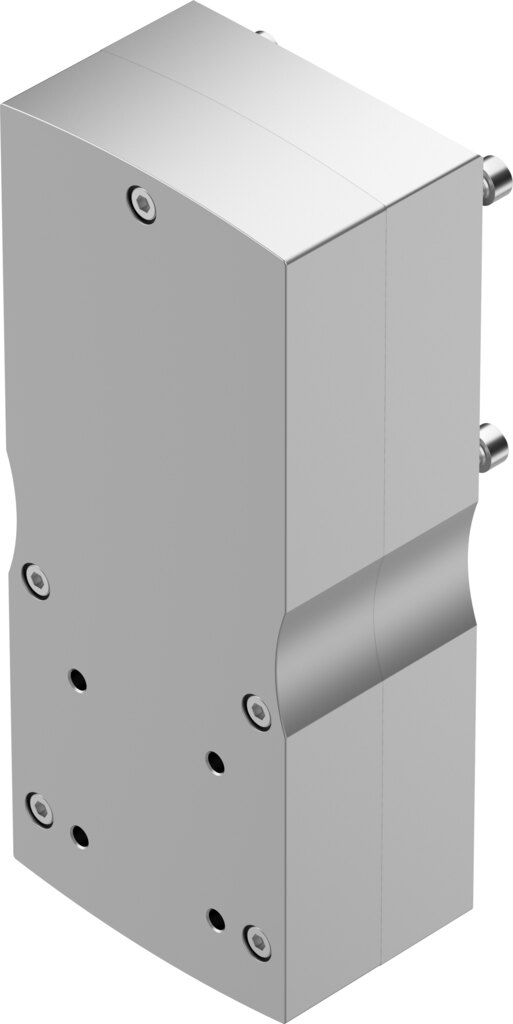

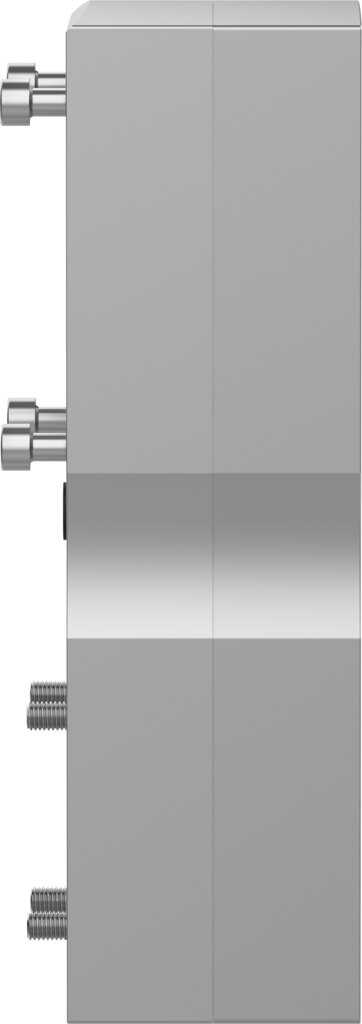

Parallelbausatz Baugröße 145 für Motoranbau, Aktuator D80B, Motor 140A oder 150A, 50 Nm EAMM-U-145-D80-150A-188 - Festo 8157285
Wenn der Bauraum in Achsrichtung knapp ist, montiert der Parallelbausatz EAMM-U-145-D80-150A-188 den Motor (140A oder 150A) neben den Antrieb mit Schnittstelle D80B. Er überträgt bis 50 Nm. Drehzahl bis 4000 1/min, Schutzart IP40. Massenträgheitsmoment 2259 kgmm².
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Parallelbausatz EAMM-U-145-D80-150A-188 von Festo montiert den Motor (Schnittstelle 140A oder 150A) parallel neben dem Antrieb (Schnittstelle D80B). Er überträgt bis 50 Nm bei einer Übersetzung von 1:1.
Vorteile
- Übertragbares Drehmoment 50 Nm zwischen Motor und Antrieb
- Drehzahl bis 4000 1/min
- Massenträgheitsmoment 2259 kgmm² als Kennwert für die Antriebsauslegung
- Leerlaufantriebsmoment 2 Nm
- Übersetzung 1:1
- Schnittstellen Aktuator D80B, Motor 140A oder 150A
Einsatz
Gebraucht wird der EAMM-U-145-D80-150A-188, wenn ein Motor mit Schnittstellencode 140A oder 150A an einen elektrischen Antrieb der Schnittstelle D80B soll. Typische Anwendungen sind Positionierachsen in Montage, Verpackung und Laborautomation.
Technische Daten
| Baugröße | 145 |
|---|---|
| Einbaulage | beliebig |
| Getriebeübersetzung | 1:1 |
| Max. Drehzahl | 4000 1/min |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur | -25 bis 60 °C |
| Relative Luftfeuchtigkeit | 0 - 95 % |
| Schutzart | IP40 |
| Umgebungstemperatur | -10 bis 60 °C |
| Massenträgheitsmoment | 2259 kgmm² |
| Leerlaufantriebsmoment | 2 Nm |
| Übertragbares Drehmoment | 50 Nm |
| Produktgewicht | 11500 g |
| Schnittstellencode Aktuator | D80B |
| Schnittstellencode Motor In | 140A, 150A |
| Werkstoff-Hinweis | RoHS konform |
| Hersteller | Festo |
| Hersteller-Nr. | EAMM-U-145-D80-150A-188 |
| EAN | 4052568600181 |
| Zolltarifnummer | 84839089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Serie | EAMM |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
