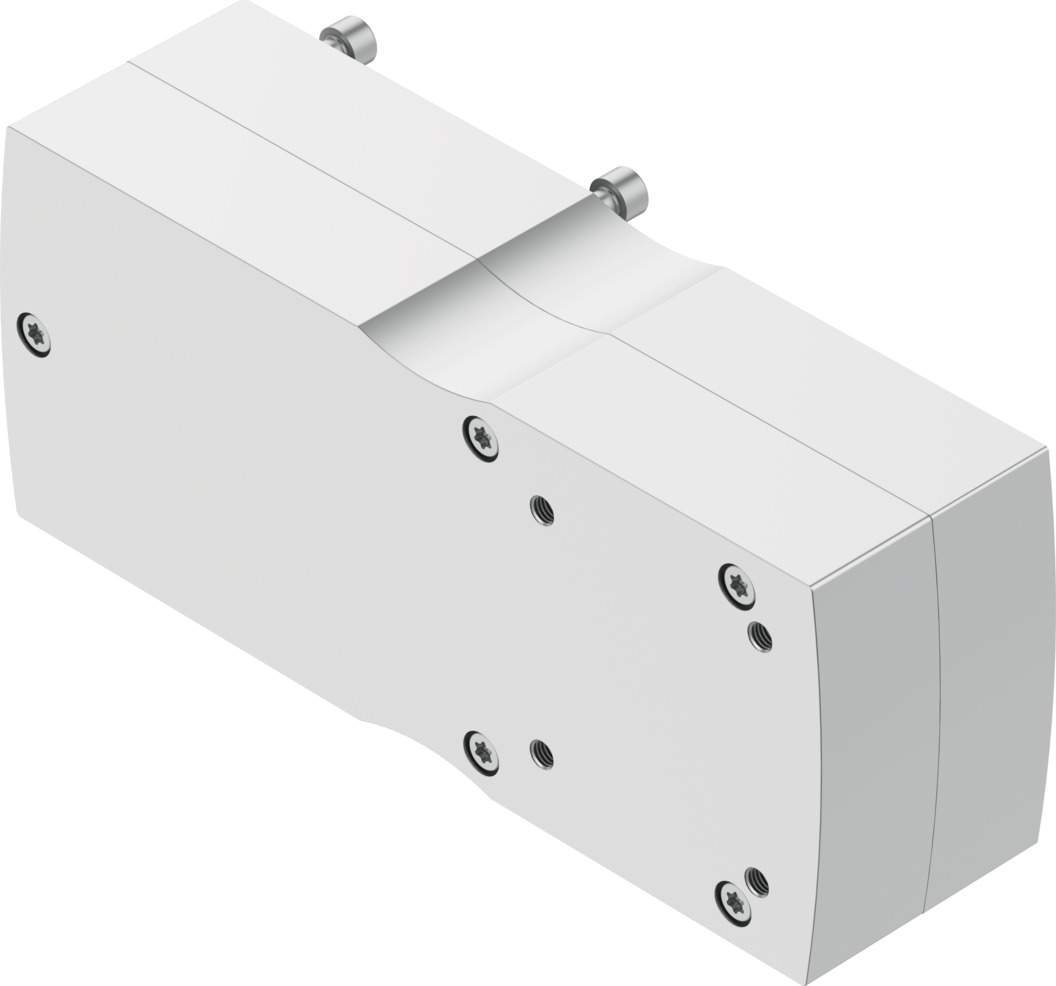

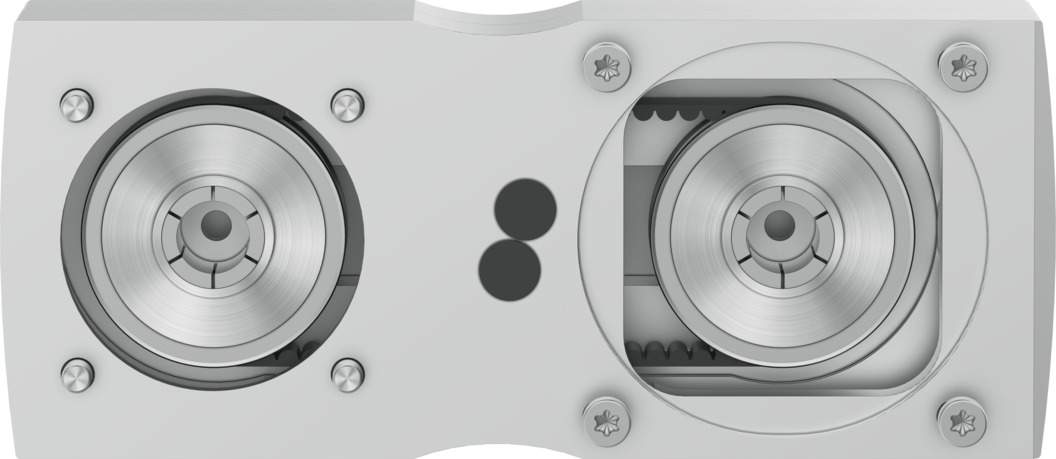

Parallelbausatz Baugröße 145 für Motoranbau, Aktuator D100B, Motor 140A oder 150A, 50 Nm EAMM-U-145-D100-150A-188 - Festo 8157283
Motor parallel statt in Verlängerung der Achse: Der Bausatz EAMM-U-145-D100-150A-188 verbindet Motoren mit Code 140A oder 150A und Antriebe mit Schnittstelle D100B bei bis zu 50 Nm Drehmoment. Drehzahl bis 4000 1/min, Schutzart IP40. Massenträgheitsmoment 2255 kgmm².
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Baugröße 145, 50 Nm übertragbares Drehmoment und Schnittstellen für Aktuator D100B und Motor 140A oder 150A: Der Parallelbausatz EAMM-U-145-D100-150A-188 verkürzt die Einbaulänge, weil der Motor neben statt hinter dem Antrieb sitzt.
Vorteile
- Übertragbares Drehmoment 50 Nm zwischen Motor und Antrieb
- Drehzahl bis 4000 1/min
- Massenträgheitsmoment 2255 kgmm² als Kennwert für die Antriebsauslegung
- Leerlaufantriebsmoment 2 Nm
- Übersetzung 1:1
- Schnittstellen Aktuator D100B, Motor 140A oder 150A
Einsatz
Der Bausatz gehört zwischen Motor und elektrischen Antrieb, etwa beim Aufbau von Handlingsystemen, Portalen und Zuführungen. Antriebsseitig passt er zu Schnittstellencode D100B, motorseitig zu 140A oder 150A.
Technische Daten
| Baugröße | 145 |
|---|---|
| Einbaulage | beliebig |
| Getriebeübersetzung | 1:1 |
| Max. Drehzahl | 4000 1/min |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur | -25 bis 60 °C |
| Relative Luftfeuchtigkeit | 0 - 95 % |
| Schutzart | IP40 |
| Umgebungstemperatur | -10 bis 60 °C |
| Massenträgheitsmoment | 2255 kgmm² |
| Leerlaufantriebsmoment | 2 Nm |
| Übertragbares Drehmoment | 50 Nm |
| Produktgewicht | 11400 g |
| Schnittstellencode Aktuator | D100B |
| Schnittstellencode Motor In | 140A, 150A |
| Werkstoff-Hinweis | RoHS konform |
| Gewicht | 12 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EAMM-U-145-D100-150A-188 |
| EAN | 4052568600167 |
| Zolltarifnummer | 84839089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Serie | EAMM |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
