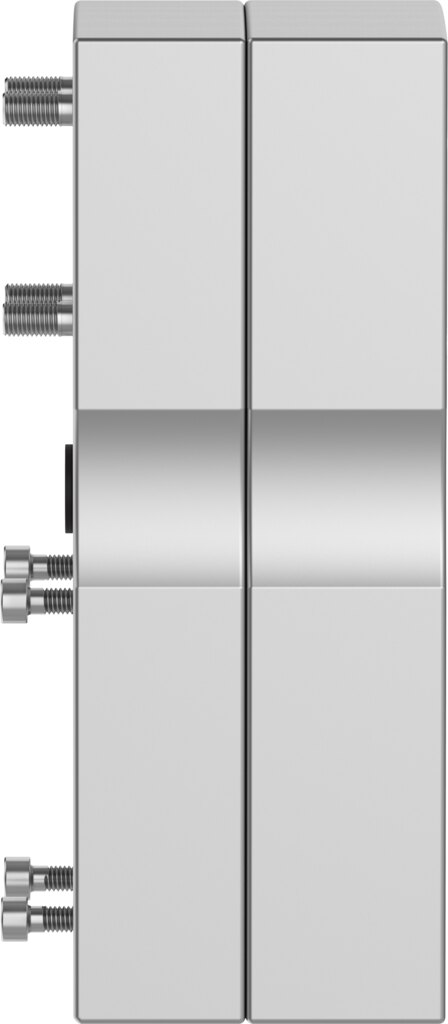

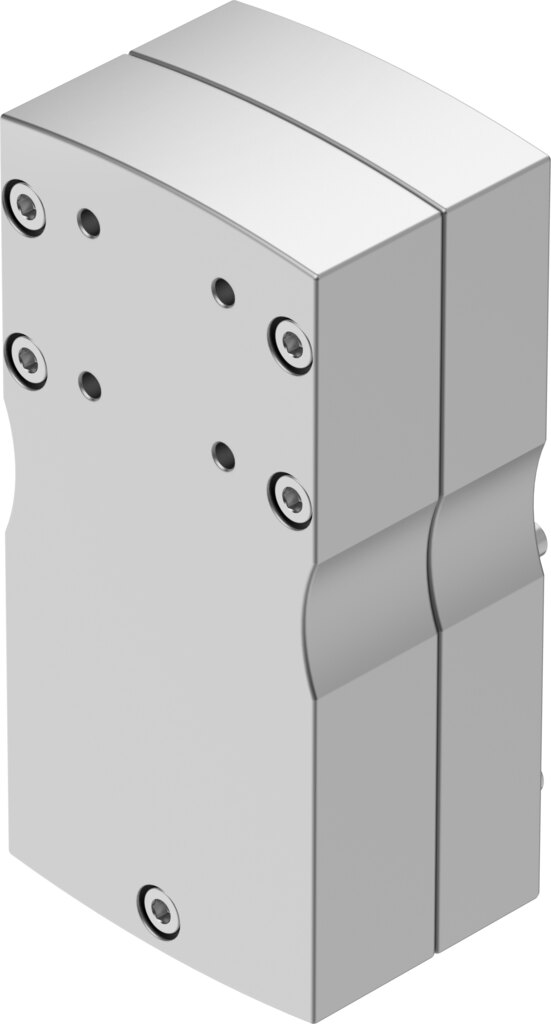

Parallelbausatz Baugröße 110 für Motoranbau, Aktuator D50, Motor 84AA, 25 Nm EAMM-U-110-D50-84AA-120 - Festo 8107241

Festo ✓ Originalprodukt Neuware

Der Parallelbausatz EAMM-U-110-D50-84AA-120 setzt einen Motor der Schnittstelle 84AA parallel neben den Antrieb mit Code D50 und hält so die Baulänge kurz. Übertragbar sind bis 25 Nm. Drehzahl bis 5000 1/min, Schutzart IP40. Massenträgheitsmoment 799 kgmm².

Netto
897,68 €
zzgl. MwSt.
1.068,24 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8107241
Hersteller-Nr. EAMM-U-110-D50-84AA-120
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Baugröße 110, 25 Nm übertragbares Drehmoment und Schnittstellen für Aktuator D50 und Motor 84AA: Der Parallelbausatz EAMM-U-110-D50-84AA-120 verkürzt die Einbaulänge, weil der Motor neben statt hinter dem Antrieb sitzt.

Vorteile

  • Übertragbares Drehmoment 25 Nm zwischen Motor und Antrieb
  • Drehzahl bis 5000 1/min
  • Massenträgheitsmoment 799 kgmm² als Kennwert für die Antriebsauslegung
  • Leerlaufantriebsmoment 0,3 Nm
  • Übersetzung 1:1
  • Schnittstellen Aktuator D50, Motor 84AA

Einsatz

Der Bausatz gehört zwischen Motor und elektrischen Antrieb, etwa beim Aufbau von Handlingsystemen, Portalen und Zuführungen. Antriebsseitig passt er zu Schnittstellencode D50, motorseitig zu 84AA.

Technische Daten

Baugröße110
Einbaulagebeliebig
Getriebeübersetzung1:1
Max. Drehzahl5000 1/min
LABS-KonformitätVDMA24364-B2-L
Lagertemperatur-25 bis 60 °C
Relative Luftfeuchtigkeit0 - 95 %
SchutzartIP40
Umgebungstemperatur-10 bis 60 °C
Massenträgheitsmoment799 kgmm²
Leerlaufantriebsmoment0,3 Nm
Übertragbares Drehmoment25 Nm
Produktgewicht5250 g
Schnittstellencode AktuatorD50
Schnittstellencode Motor In84AA
Werkstoff-HinweisRoHS konform
Gewicht5 kg
HerstellerFesto
Hersteller-Nr.EAMM-U-110-D50-84AA-120
EAN4052568551971
Zolltarifnummer84839089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMM
Temperaturbereich-10-60 °C
Temperatur (max.)60
