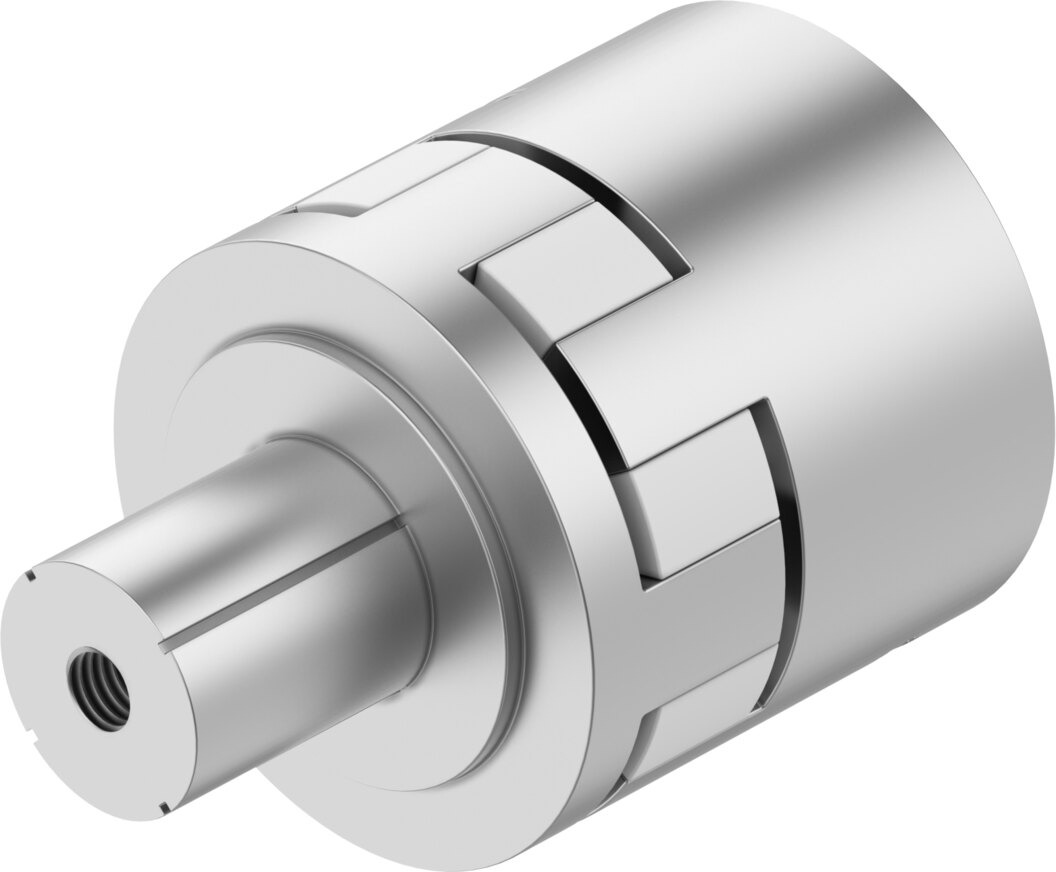

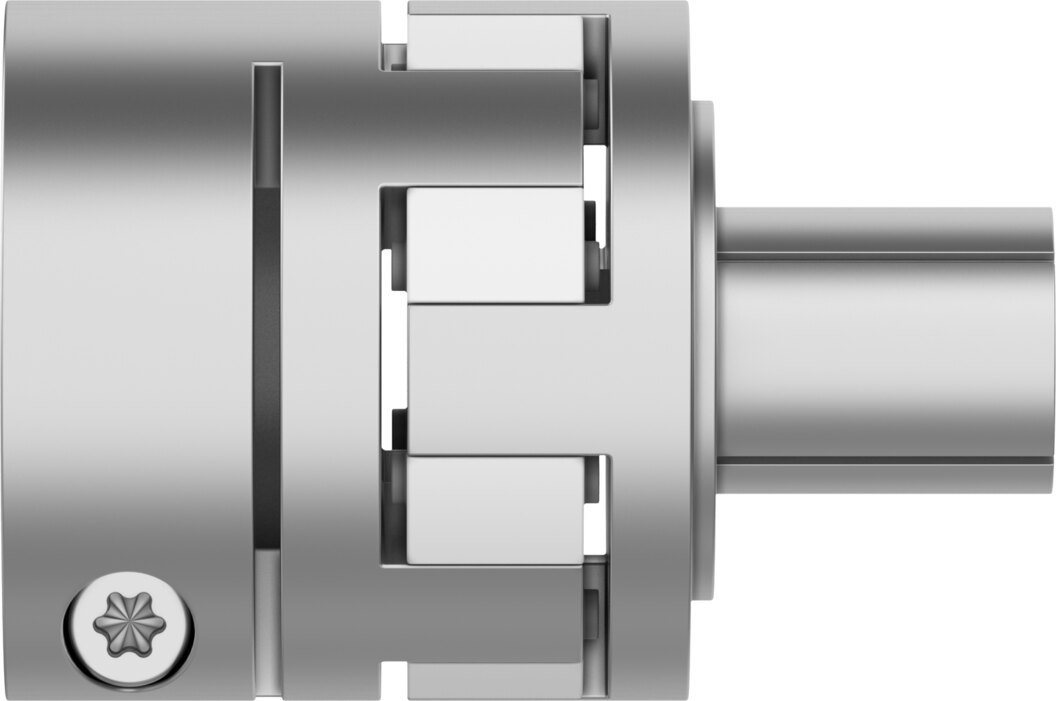

Kupplung für Motoranbau Ø 32/23 mm, 73 Nm EAMD-56-56-32-23X27-U - Festo 8196718
Zwischen Motorwelle und Achswelle sitzt die Kupplung EAMD-56-56-32-23X27-U und überträgt das Antriebsmoment. Die Aufnahmedurchmesser betragen 32 mm und 23 mm. Das übertragbare Drehmoment beträgt 73 Nm, ausgelegt ist das Teil für bis 5500 1/min.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Zwischen Motorwelle und Achswelle sitzt die Kupplung EAMD-56-56-32-23X27-U und überträgt das Antriebsmoment. Das übertragbare Drehmoment beträgt 73 Nm, ausgelegt ist das Teil für bis 5500 1/min.
Ihre Vorteile
- Übertragbares Drehmoment 73 Nm
- Drehzahlen bis 5500 1/min
- Massenträgheitsmoment 172 kgmm² als Wert für die Antriebsauslegung
- LABS-konform nach VDMA 24364-B2-L, für lackiersensible Umgebungen
- Umgebungstemperatur -25 bis 60 °C
- Beliebige Einbaulage
Einsatz
Für den Motoranbau an elektrische Festo-Achsen. Vor der Bestellung die Schnittstellencodes von Achse und Motor mit den Angaben in der Tabelle abgleichen, so passt EAMD-56-56-32-23X27-U ohne Nacharbeit.
Technische Daten
| Typ | EAMD-56-56-32-23X27-U |
|---|---|
| Festo-Nr. | 8196718 |
| Baugröße | 56 |
| Nennlänge | 56 mm |
| Aufnahmedurchmesser 1 | 32 mm |
| Aufnahmedurchmesser 2 | 23 mm |
| Übertragbares Drehmoment | 73 Nm |
| Max. Drehzahl | 5500 1/min |
| Massenträgheitsmoment | 172 kgmm² |
| Einbaulage | beliebig |
| Umgebungstemperatur | -25 bis 60 °C |
| Lagertemperatur | -25 bis 60 °C |
| Relative Luftfeuchtigkeit | 0 - 95 % |
| LABS-Konformität | VDMA 24364-B2-L |
| Produktgewicht | 435 g |
| Werkstoff-Hinweis | RoHS-konform |
| Gewicht | 0,48 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EAMD-56-56-32-23X27-U |
| EAN | 4052568642440 |
| Zolltarifnummer | 84836080 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Serie | EAMD |
| Bohrung (mm) | 32 |
| Temperatur (max.) | 60 |
