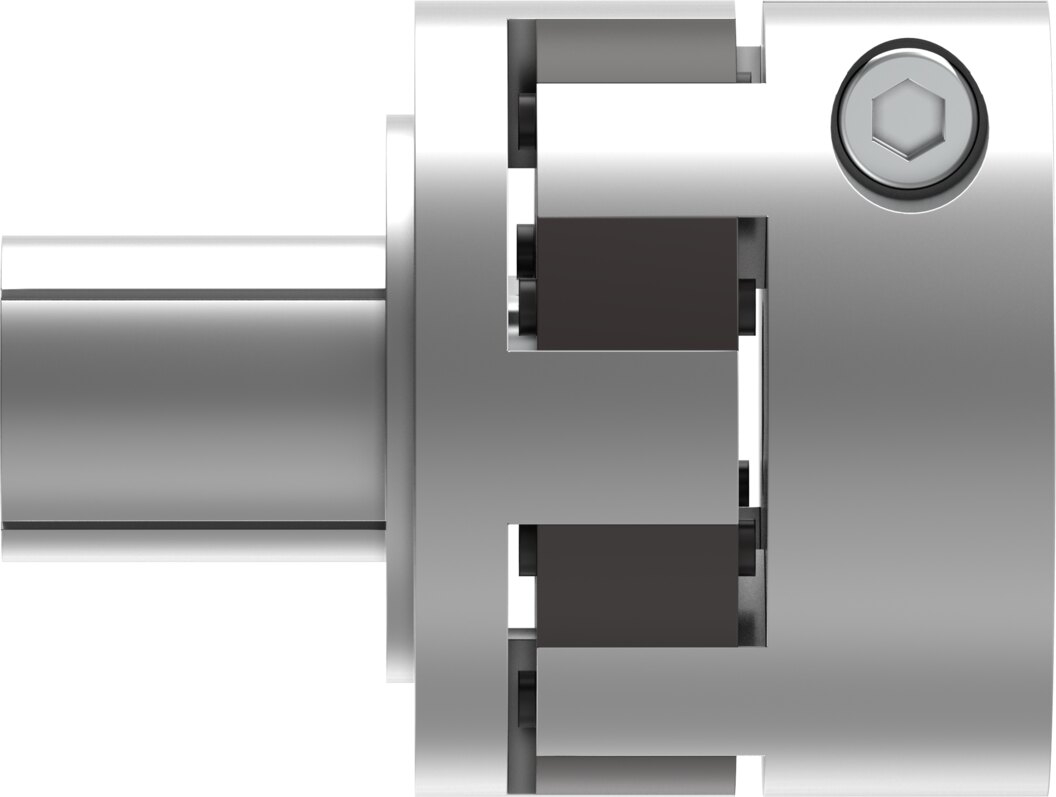

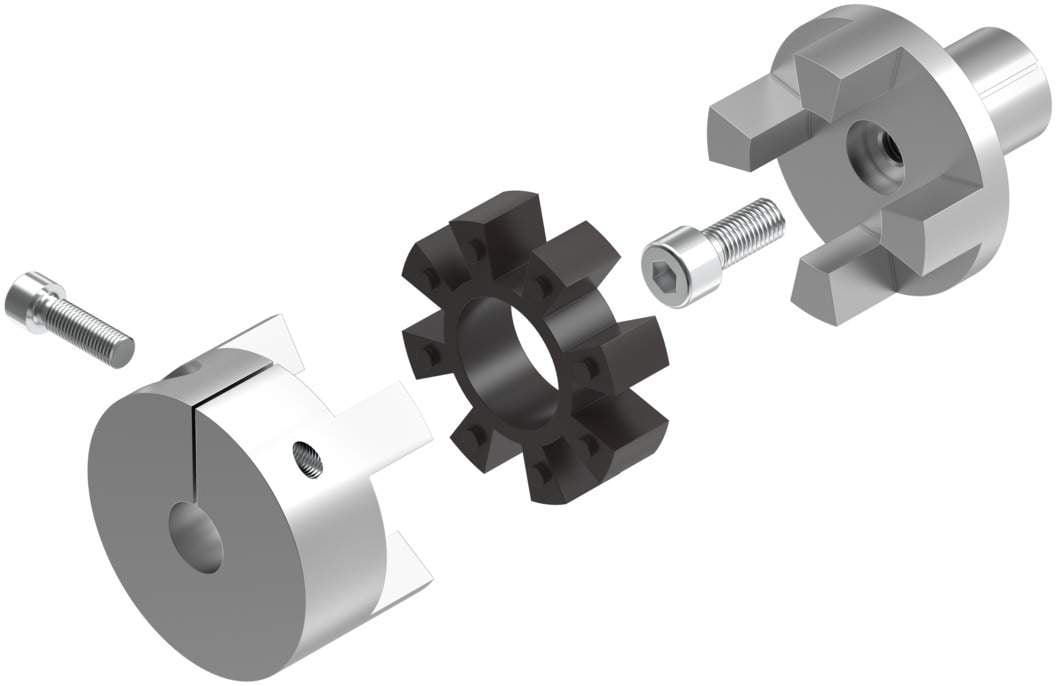

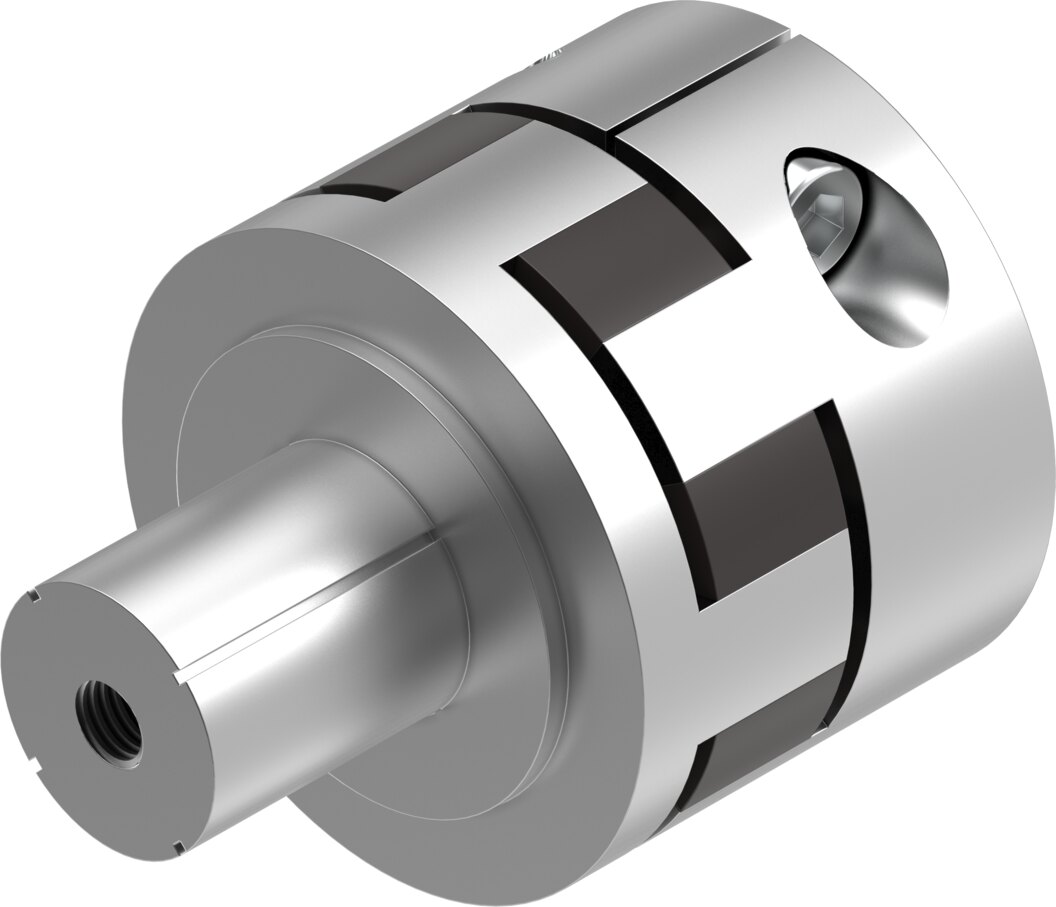

Kupplung für Motoranbau Ø 20/23 mm, 65 Nm EAMD-56-46-20-23X27-U - Festo 8165049

Festo ✓ Originalprodukt Neuware

Zwischen Motorwelle und Achswelle sitzt die Kupplung EAMD-56-46-20-23X27-U und überträgt das Antriebsmoment. Die Aufnahmedurchmesser betragen 20 mm und 23 mm. Übertragbar sind bis 65 Nm Drehmoment, zulässig sind Drehzahlen bis 5500 1/min.

Netto
162,64 €
zzgl. MwSt.
193,54 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8165049
Hersteller-Nr. EAMD-56-46-20-23X27-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Zwischen Motorwelle und Achswelle sitzt die Kupplung EAMD-56-46-20-23X27-U und überträgt das Antriebsmoment. Übertragbar sind bis 65 Nm Drehmoment, zulässig sind Drehzahlen bis 5500 1/min.

Vorteile

  • Übertragbares Drehmoment 65 Nm
  • Drehzahlen bis 5500 1/min
  • Massenträgheitsmoment 151 kgmm² als Wert für die Antriebsauslegung
  • LABS-konform nach VDMA 24364-B2-L, für lackiersensible Umgebungen
  • Umgebungstemperatur -25 bis 60 °C
  • Beliebige Einbaulage

Einsatz

Typisch im Maschinenbau und in der Handhabungstechnik, wenn ein Motor an eine elektrische Achse angebunden wird. Für die Auswahl sind die Werte in der Tabelle maßgeblich, sie gelten für EAMD-56-46-20-23X27-U.

Technische Daten

TypEAMD-56-46-20-23X27-U
Festo-Nr.8165049
Baugröße56
Nennlänge46 mm
Aufnahmedurchmesser 120 mm
Aufnahmedurchmesser 223 mm
Übertragbares Drehmoment65 Nm
Max. Drehzahl5500 1/min
Massenträgheitsmoment151 kgmm²
Einbaulagebeliebig
Umgebungstemperatur-25 bis 60 °C
Lagertemperatur-25 bis 60 °C
Relative Luftfeuchtigkeit0 - 95 %
LABS-KonformitätVDMA 24364-B2-L
Produktgewicht416 g
Werkstoff-HinweisRoHS-konform
Gewicht0,47 kg
HerstellerFesto
Hersteller-Nr.EAMD-56-46-20-23X27-U
EAN4052568596354
Zolltarifnummer84836080
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMD
Bohrung (mm)20
Temperatur (max.)60
