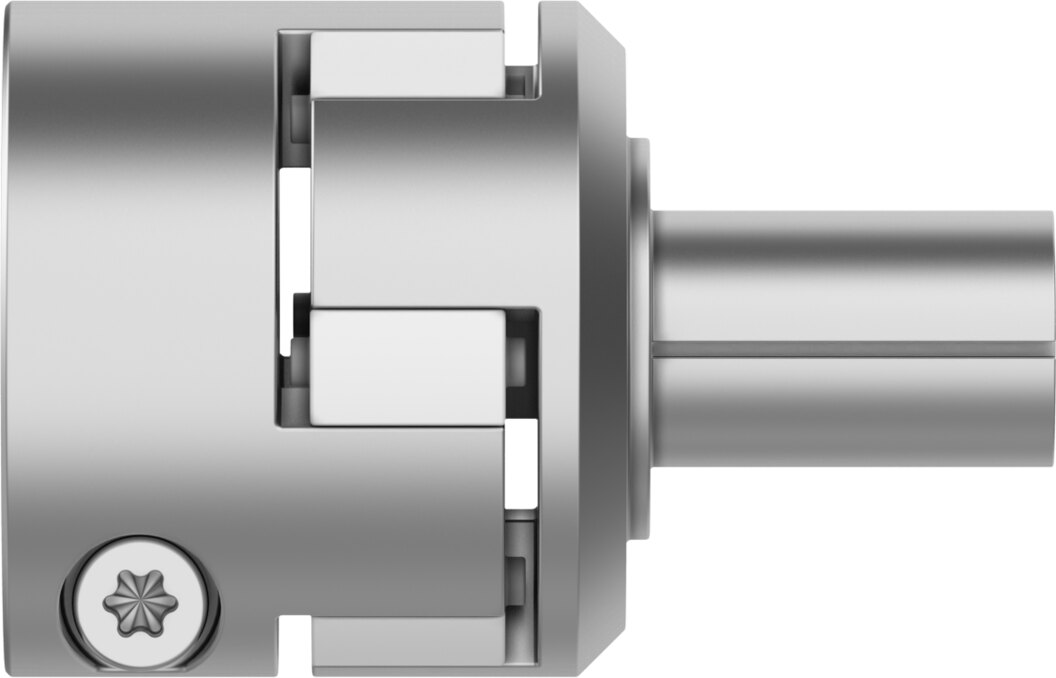

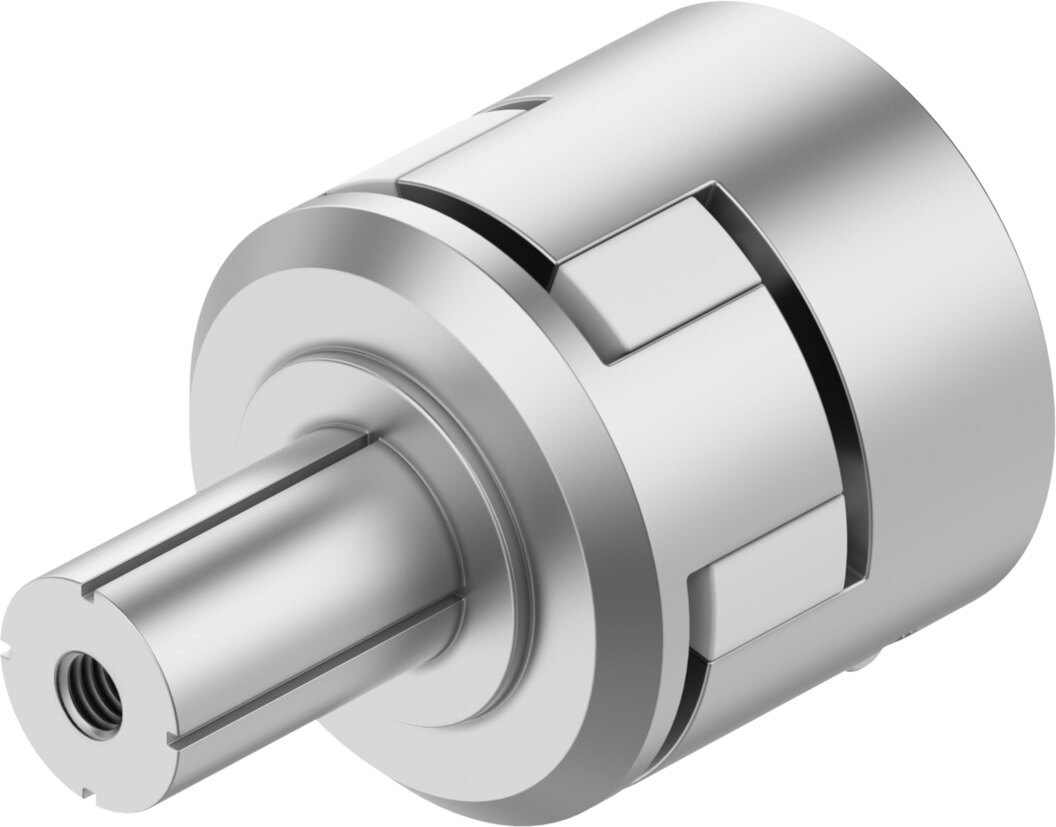

Kupplung für Motoranbau Ø 16/16 mm, 21 Nm EAMD-42-40-16-16X25-U - Festo 8203726
Die Kupplung EAMD-42-40-16-16X25-U überträgt das Drehmoment vom Motor auf die Antriebswelle der Achse. Die Aufnahmedurchmesser betragen 16 mm und 16 mm. Bis 21 Nm Drehmoment werden übertragen, die maximale Drehzahl liegt bei 6000 1/min.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Kupplung EAMD-42-40-16-16X25-U überträgt das Drehmoment vom Motor auf die Antriebswelle der Achse. Bis 21 Nm Drehmoment werden übertragen, die maximale Drehzahl liegt bei 6000 1/min.
Vorteile
- Übertragbares Drehmoment 21 Nm
- Drehzahlen bis 6000 1/min
- Massenträgheitsmoment 38 kgmm² als Wert für die Antriebsauslegung
- LABS-konform nach VDMA 24364-B2-L, für lackiersensible Umgebungen
- Umgebungstemperatur -25 bis 60 °C
- Beliebige Einbaulage
Einsatz
Typisch im Maschinenbau und in der Handhabungstechnik, wenn ein Motor an eine elektrische Achse angebunden wird. Für die Auswahl sind die Werte in der Tabelle maßgeblich, sie gelten für EAMD-42-40-16-16X25-U.
Technische Daten
| Typ | EAMD-42-40-16-16X25-U |
|---|---|
| Festo-Nr. | 8203726 |
| Baugröße | 42 |
| Nennlänge | 40 mm |
| Aufnahmedurchmesser 1 | 16 mm |
| Aufnahmedurchmesser 2 | 16 mm |
| Übertragbares Drehmoment | 21 Nm |
| Max. Drehzahl | 6000 1/min |
| Massenträgheitsmoment | 38 kgmm² |
| Einbaulage | beliebig |
| Umgebungstemperatur | -25 bis 60 °C |
| Lagertemperatur | -25 bis 60 °C |
| Relative Luftfeuchtigkeit | 0 - 95 % |
| LABS-Konformität | VDMA 24364-B2-L |
| Produktgewicht | 194 g |
| Werkstoff-Hinweis | RoHS-konform |
| Gewicht | 0,195 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EAMD-42-40-16-16X25-U |
| EAN | 4052568647377 |
| Zolltarifnummer | 84836080 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Serie | EAMD |
| Bohrung (mm) | 16 |
| Temperatur (max.) | 60 |
