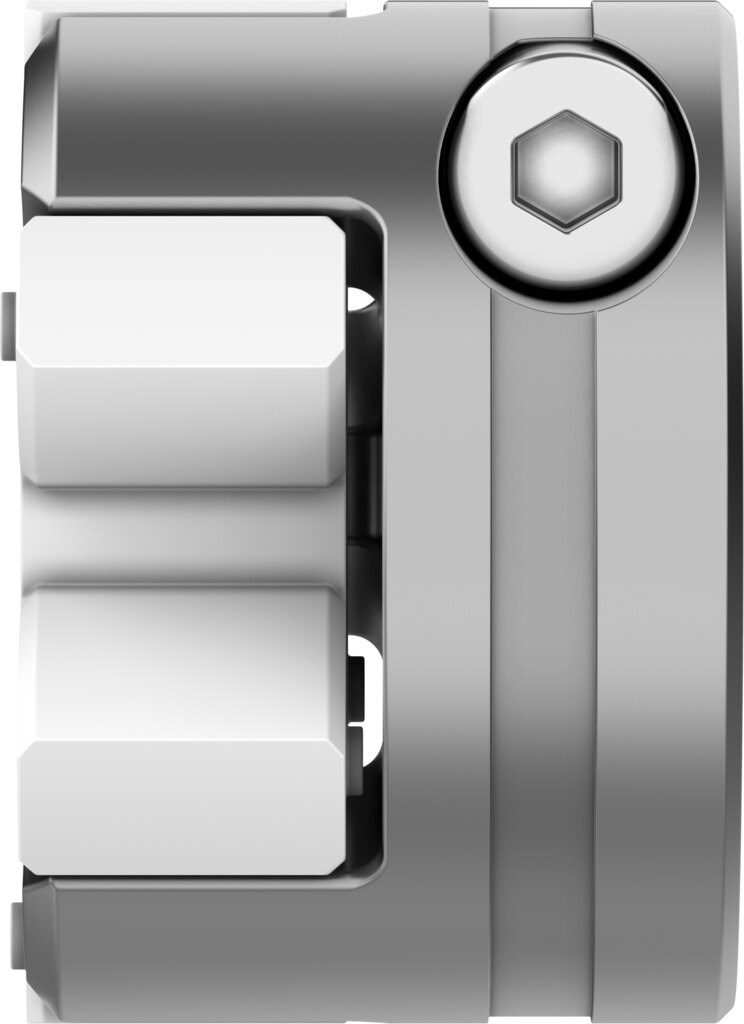

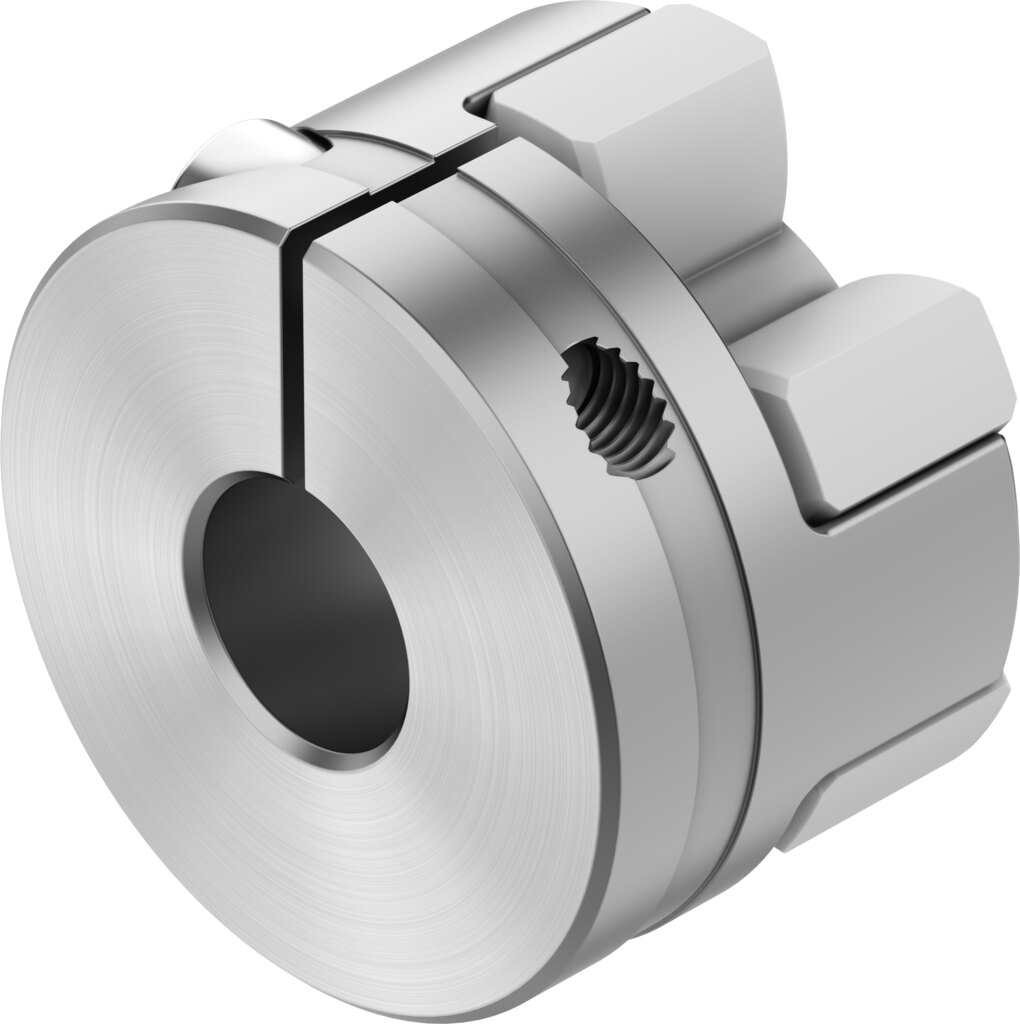

Kupplungsnabe für Motoranbau Ø 14 mm, Baugröße 30 EAMC-H-30-10-GB16-14 - Festo 8228660

Festo ✓ Originalprodukt Neuware

Mit der Kupplungsnabe EAMC-H-30-10-GB16-14 lässt sich eine Kupplung auf einen anderen Wellendurchmesser umrüsten. Der Aufnahmedurchmesser beträgt 14 mm. Übertragbar sind bis 13,5 Nm Drehmoment, zulässig sind Drehzahlen bis 8000 1/min.

Netto
52,78 €
zzgl. MwSt.
62,81 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8228660
Hersteller-Nr. EAMC-H-30-10-GB16-14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit der Kupplungsnabe EAMC-H-30-10-GB16-14 lässt sich eine Kupplung auf einen anderen Wellendurchmesser umrüsten. Übertragbar sind bis 13,5 Nm Drehmoment, zulässig sind Drehzahlen bis 8000 1/min.

Das spricht dafür

  • Übertragbares Drehmoment 13,5 Nm
  • Drehzahlen bis 8000 1/min
  • Massenträgheitsmoment 3,2 kgmm² als Wert für die Antriebsauslegung
  • LABS-konform nach VDMA 24364-B2-L, für lackiersensible Umgebungen
  • Umgebungstemperatur -25 bis 60 °C
  • Beliebige Einbaulage

Einsatz

Für den Motoranbau an elektrische Festo-Achsen. Vor der Bestellung die Schnittstellencodes von Achse und Motor mit den Angaben in der Tabelle abgleichen, so passt EAMC-H-30-10-GB16-14 ohne Nacharbeit.

Technische Daten

TypEAMC-H-30-10-GB16-14
Festo-Nr.8228660
Baugröße30
Nennlänge20,7 mm
Aufnahmedurchmesser 114 mm
Übertragbares Drehmoment13,5 Nm
Max. Drehzahl8000 1/min
Massenträgheitsmoment3,2 kgmm²
Einbaulagebeliebig
Umgebungstemperatur-25 bis 60 °C
Lagertemperatur-25 bis 60 °C
Relative Luftfeuchtigkeit0 - 95 %
LABS-KonformitätVDMA 24364-B2-L
Produktgewicht23 g
Werkstoff-HinweisRoHS-konform
Gewicht0,026 kg
HerstellerFesto
Hersteller-Nr.EAMC-H-30-10-GB16-14
EAN4052568770099
Zolltarifnummer84839089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEAMC
Bohrung (mm)14
Temperatur (max.)60
