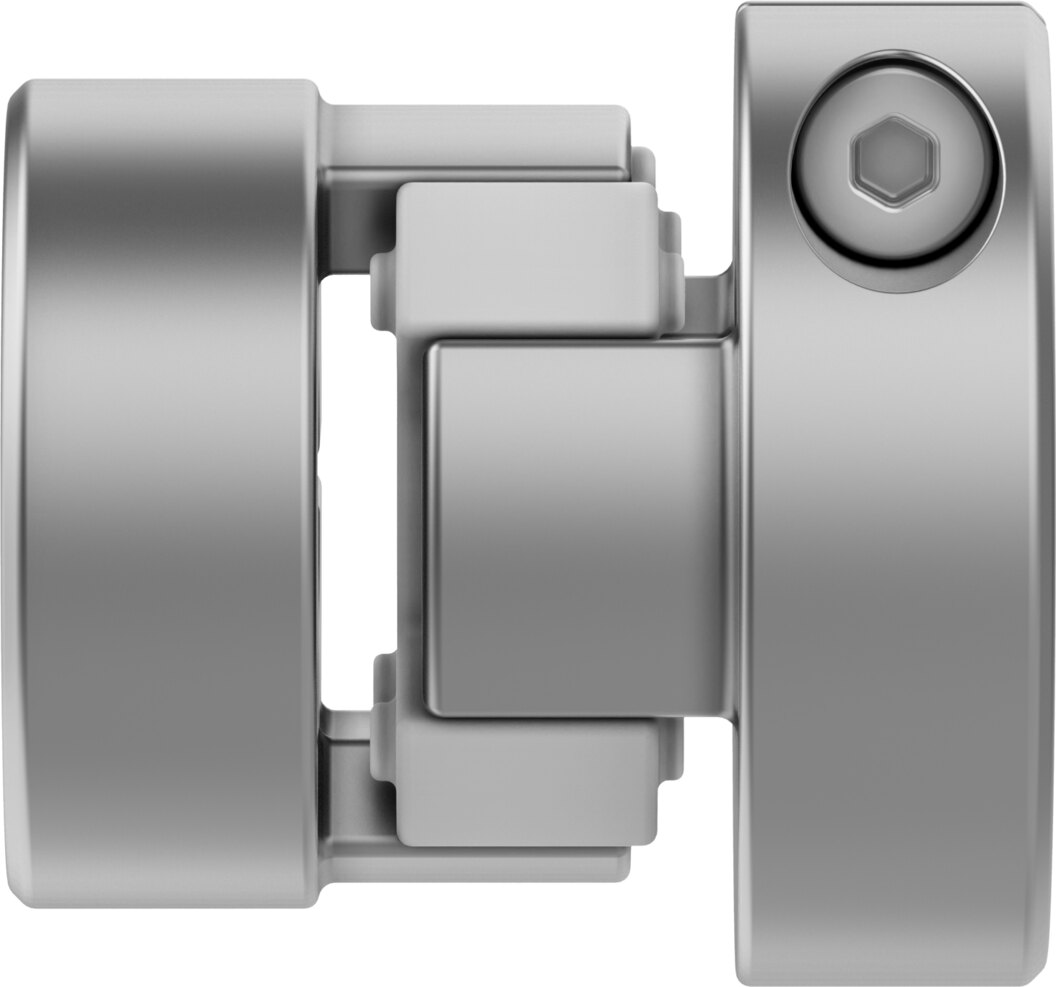

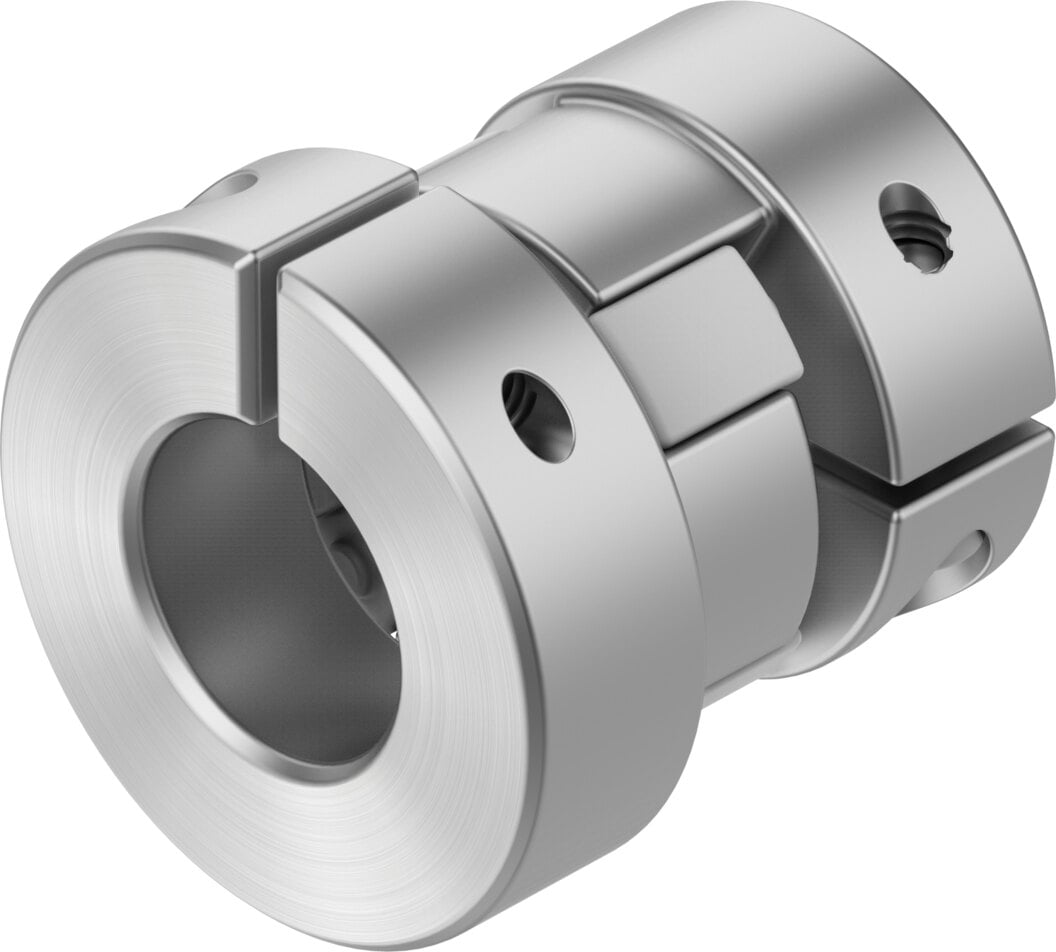

Kupplung Aufnahme-Ø 5 / 9 mm, 1,1 Nm, Baugröße 19 EAMC-19-20-5-9 - Festo 8126386
Die Kupplung EAMC-19-20-5-9 verbindet Wellen mit 5 mm und 9 mm Durchmesser und überträgt bis 1,1 Nm bei maximal 10000 1/min. Nennlänge 20 mm, Massenträgheitsmoment 0,38 kgmm². Anbauteil für die Motormontage an elektrischen Antrieben von Festo.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für den Motoranbau an elektrische Antriebe verbindet die Kupplung EAMC-19-20-5-9 von Festo Motorwelle und Antriebswelle. Aufnahmen für 5 mm und 9 mm, 1,1 Nm übertragbares Drehmoment und 10000 1/min maximale Drehzahl bestimmen die Auswahl.
Vorteile
- Übertragbares Drehmoment 1,1 Nm
- Aufnahme-Ø 5 mm und 9 mm für Motor- und Antriebswelle
- Drehzahl bis 10000 1/min
- Massenträgheitsmoment 0,38 kgmm² für die Antriebsauslegung
- Baugröße 19, Nennlänge 20 mm
- Umgebungstemperatur -25 bis 60 °C, Produktgewicht 9 g
Einsatz
Eingesetzt wird die Kupplung beim Motoranbau an elektrische Achsen und Zylinder. Baugröße 19, Nennlänge 20 mm und die beiden Aufnahme-Ø 5 mm und 9 mm entscheiden über die Passung.
Technische Daten
| Aufnahmedurchmesser 1 | 5 mm |
|---|---|
| Aufnahmedurchmesser 2 | 9 mm |
| Baugröße | 19 |
| Nennlänge | 20 mm |
| Einbaulage | beliebig |
| Max. Drehzahl | 10000 1/min |
| LABS-Konformität | VDMA24364-B2-L |
| Lagertemperatur | -25 bis 60 °C |
| Relative Luftfeuchtigkeit | 0 - 95 % |
| Umgebungstemperatur | -25 bis 60 °C |
| Massenträgheitsmoment | 0,38 kgmm² |
| Übertragbares Drehmoment | 1,1 Nm |
| Produktgewicht | 9 g |
| Werkstoff-Hinweis | RoHS konform |
| Gewicht | 0,009 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EAMC-19-20-5-9 |
| EAN | 4052568478674 |
| Zolltarifnummer | 84836080 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Serie | EAMC |
| Temperatur (max.) | 60 |
