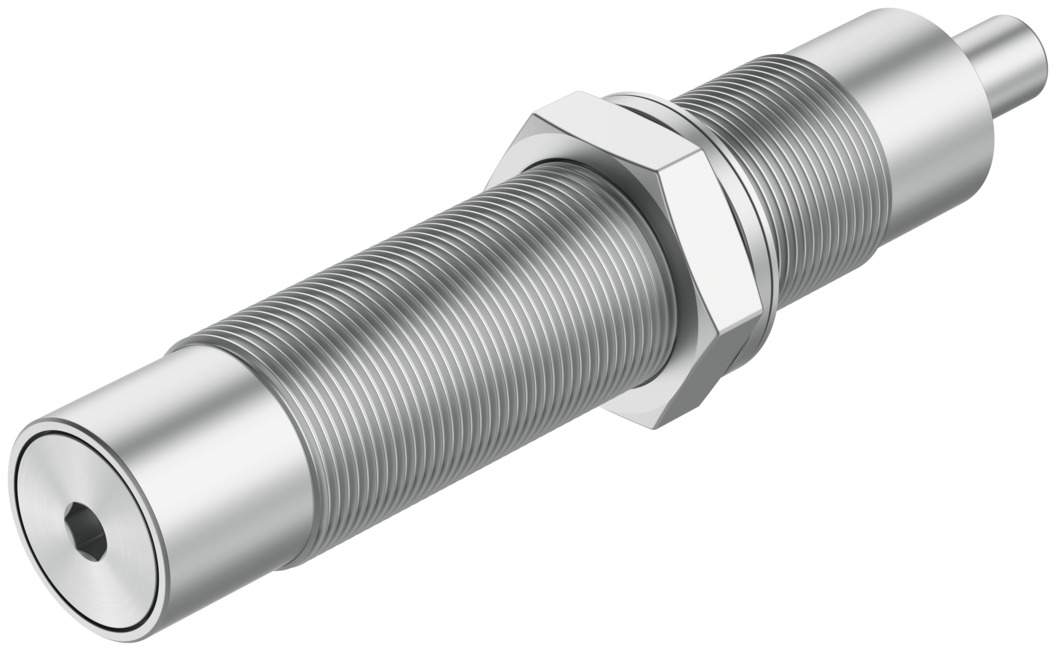

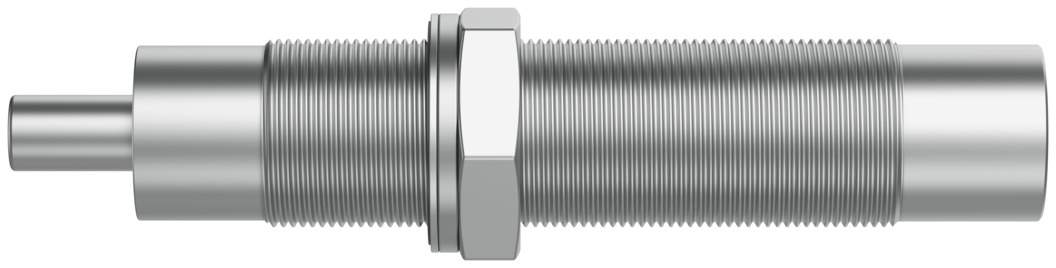

Stoßdämpfer DYSD-Q11-32-25-Y1F-S-Y9 - Festo 8161535

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Stoßdämpfer selbsteinstellend, Baugröße 32, Hub 25 mm, 220 J pro Hub DYSD-Q11-32-25-Y1F-S-Y9 - Festo 8161535

Name: Stoßdämpfer selbsteinstellend, Baugröße 32, Hub 25 mm, 220 J pro Hub DYSD-Q11-32-25-Y1F-S-Y9 - Festo 8161535
Brand: Festo
SKU: FES-8161535
Price: 552.48 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Stoßdämpfer selbsteinstellend DYSD in Baugröße 32, der bis 220 J Energie pro Hub aufnimmt und bewegte Massen in der Endlage sanft abbremst. Aufprallgeschwindigkeit bis 1 m/s, Hub 25 mm. Die Dämpfung stellt sich selbst auf die Last ein, eine Justage entfällt.

Netto

552,48 €

zzgl. MwSt.

657,45 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8161535

Hersteller-Nr. DYSD-Q11-32-25-Y1F-S-Y9

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der DYSD-Q11-32-25-Y1F-S-Y9 nimmt bis 220 J pro Hub und 180000 J pro Stunde auf und schützt Antriebe, Anschläge und Werkstücke vor harten Endlagenschlägen. Eine Justage ist beim DYSD in Baugröße 32 nicht nötig, denn die Dämpfung stellt sich selbst auf die Last ein.

Vorteile

Energieaufnahme bis 220 J pro Hub und 180000 J pro Stunde
Aufprallgeschwindigkeit bis 1 m/s
Anschlagkraft bis 6000 N, Restenergie max. 2 J
Rückstellzeit 0,3 s, Rückstellkraft 150 N
Befestigung mit Kontermutter, Baugröße 32
Gehäuse aus verzinktem Stahl, KBK 2

Einsatz

Typisch sind Endlagen von Schlitten, Zylindern und Handlingsachsen sowie Anschläge in der Fördertechnik. Für den DYSD-Q11-32-25-Y1F-S-Y9 gelten 0 bis 60 °C Umgebungstemperatur, Einbaulage beliebig.

Technische Daten

Bestelltyp	DYSD-Q11-32-25-Y1F-S-Y9
Festo-Teilenummer	8161535
Baugröße	32
Hub	25 mm
Dämpfung	selbsteinstellend
Einbaulage	beliebig
Positionserkennung	ohne
Maximale Aufprallgeschwindigkeit	1 m/s
Rückstellzeit bei Raumtemperatur	0,3 s
Funktionsweise	drückend, einfachwirkend
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Umgebungstemperatur	0 bis 60 °C
Dämpfungslänge	25 mm
Maximale Anschlagkraft	6000 N
Maximale Energieaufnahme pro Hub	220 J
Maximale Energieaufnahme pro Stunde	180000 J
Maximale Restenergie	2 J
Rückstellkraft	150 N
Minimale Einschubkraft	480 N
Produktgewicht	1050 g
Befestigungsart	mit Kontermutter
Werkstoff-Hinweis	RoHS konform
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Stahl verzinkt
Werkstoff Kolbenstange	hochlegierter Stahl
Werkstoff Mutter	Stahl, verzinkt
Hersteller	Festo
Hersteller-Nr.	DYSD-Q11-32-25-Y1F-S-Y9
EAN	4052568597436
Zolltarifnummer	84879059
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Hub [mm]	25
Dichtmaterial	NBR
Gehäusewerkstoff	Stahl verzinkt
Funktion	drückend
Temperaturbereich	0-60 °C
Temperatur (max.)	60
